走法:從零建立專案

用 HiNC 的頭一個小時,只靠安裝本身附帶的東西:把一個空專案建成能播放的專案,用的是 HiNC 出貨附帶的一台機台。工具機、主軸、材料與刀具本體,都來自 HiNC 安裝時附的 Resource 資料夾;程式就印在這一頁上。先建新專案,再依序處理程式、工具機與主軸、夾具、工件、刀具、程式原點與任務,最後存檔。順序是不必回頭返工的那一種——為什麼這樣排、一個完成的專案必須通過什麼檢驗,見專案建構;這一頁講的是點哪裡。

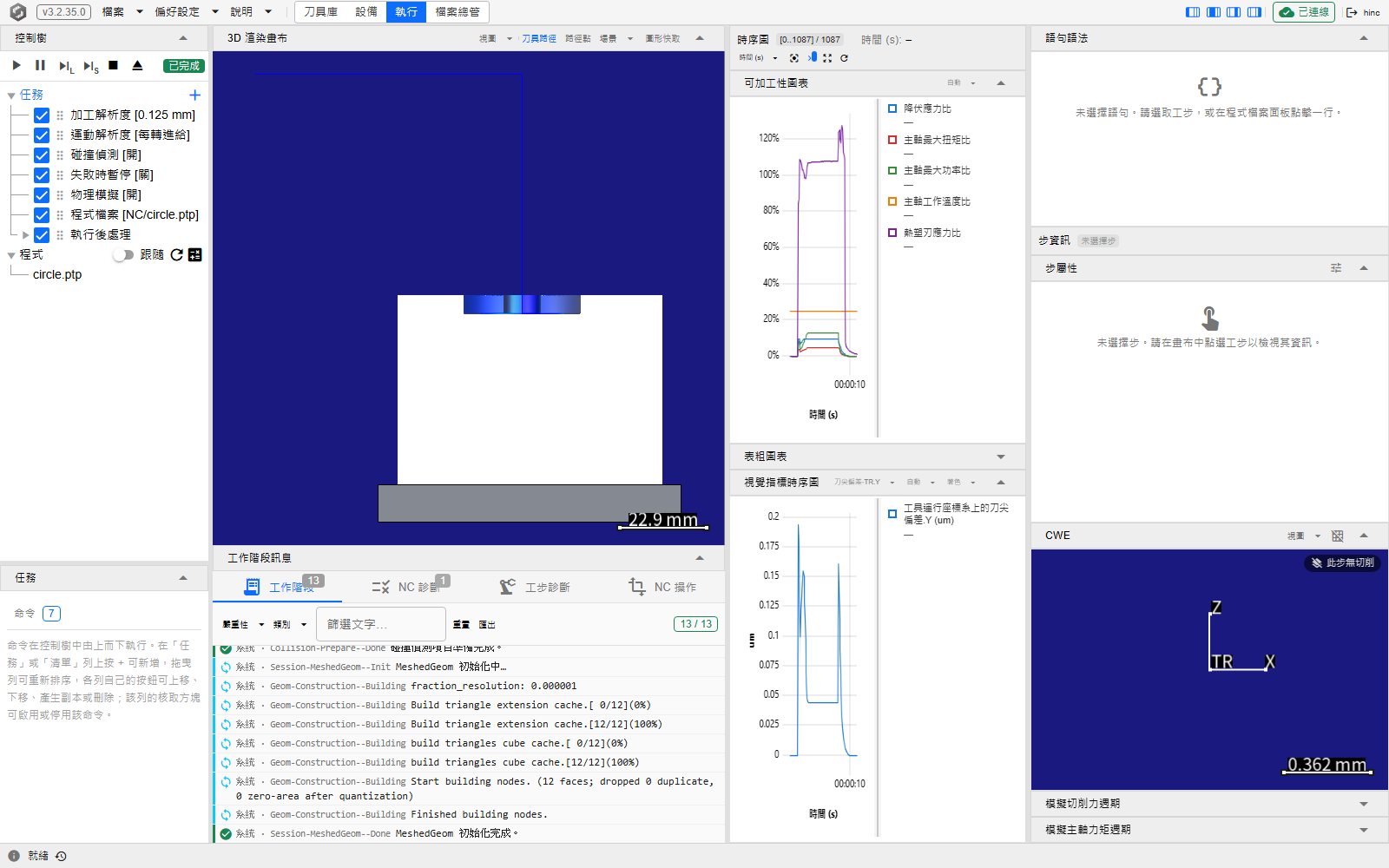

下一篇是播放專案並讀結果:它播放這裡建好的專案,並讀出這次播放對切削說了什麼。

開始之前

HiNC 正在執行,它的頁面已在瀏覽器裡打開;若你的安裝要求登入,也已登入——在 Windows 上安裝 HiNC。不必下載任何東西。

主軸能力與工件的材料只在偏好設定 › 顯示物理選項勾著時才會出現在控制樹裡;除非有人把它關掉,它預設是勾著的——偏好設定。圖都是在完成的專案上拍的,所以某張圖可能已經畫出後面步驟才加上的東西。

1. 建立專案

  1. 檔案 › 新增。選擇器會開在根目錄管理者目錄,也就是伺服器的工作區;新安裝的 HiNC,這裡只有 Cache 與 Resource 兩個資料夾。
  2. 按選擇器工具列的新增資料夾,把資料夾命名為 first-project,然後打開它。
  3. 把檔名改成 Main,按建立。

一個專案有自己的資料夾:它參照的一切都會寫在專案檔旁邊。新專案會立刻打開,而且不是空的——它帶著一個夾具與一個還沒有形狀的工件、一個空的刀具庫,以及一個有八個命令的任務,其中兩個指向並不存在的程式。

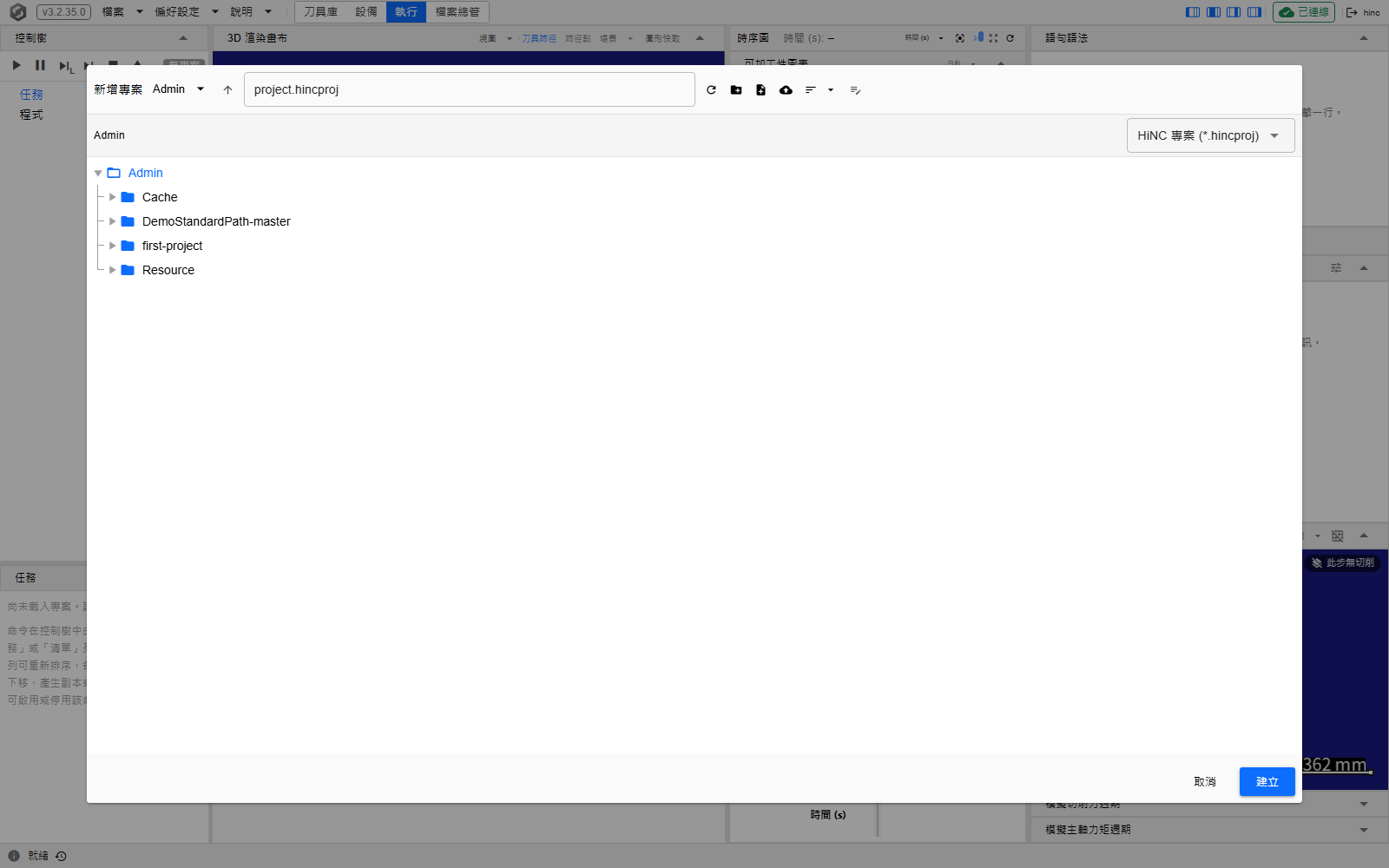

新增專案對話框開在「執行」頁上,位置是管理者目錄——根目錄選擇器、麵包屑與樹的最上一列都讀作「管理者目錄」——只列 HiNC 專案檔:頂端的名稱欄位放著預設的專案檔名,旁邊是工具列的圖示,其中包括新增資料夾,下方列出 Cache 與 Resource 兩個資料夾,底部是取消與建立按鈕

這個對話框,以及檔案下拉選單每一項的作用,見專案。

2. 寫入程式

這支程式只用一支 12 mm 端銑刀,在方塊上切一個圓。它換上 1 號刀(T01 M06),在 G54 座標系工作,主軸以 5000 rpm 轉、開冷卻液,在方塊前面的外側降到頂面下 5 mm,以 500 mm/min 進刀,切一整圈半徑 11 mm 的圓(G02 I0.0 J11.),然後抬刀離開:

%
N0010 G40 G17 G49 G90
N0020 G91 G28 Z0.0
N0030 T01 M06
N0040 G00 G90 G54
N0050 X35. Y-11.7
N0060 G43 Z10. H01
N0070 S5000 M03
N0080 M08
N0090 Z-2.
N0100 G94 G01 Z-5. F500.
N0110 Y-4.
N0120 G02 I0.0 J11.
N0130 G01 Y-10.
N0140 Z-2.
N0150 G00 Z10.
N0160 M09
N0170 M05
N0180 G91 G28 Z0.0
N0190 M30
%

程式是專案資料夾裡的一個文字檔,用檔案總管就能寫出來:

  1. 按選單列的檔案總管。工具列左邊的根目錄選擇器顯示專案資料夾,也就是新專案所在的資料夾。
  2. 按新增資料夾(帶加號的資料夾圖示),把名稱改成 NC,按確定。接著點這個資料夾的名稱——不是旁邊的箭頭——讓清單上方的路徑變成專案資料夾 / NC。
  3. 按新增檔案(帶加號的文件圖示),把 new.txt 改成 circle.ptp,按確定。
  4. 點 circle.ptp,它就在清單旁的編輯器裡打開。點進編輯器,貼上上面的程式,再按編輯器上方的儲存。

沒勾自動儲存時,文字只有在你按下儲存才會寫進檔案:在這裡 Ctrl+S 是瀏覽器自己的按鍵。打開別的檔案或離開這一頁時,會先問要不要捨棄變更;重新整理或關閉瀏覽器分頁則不會問。勾了編輯器上方的自動儲存,每次停下打字就會存檔,儲存按鈕則停用。

檔案總管在根目錄「專案資料夾」,打開了 NC/circle.ptp:根目錄選擇器讀作「專案資料夾」,清單上方的路徑為「專案資料夾 / NC」,樹狀清單從「專案資料夾」那一列往下列出專案的資料夾——其中包括後面步驟才加上的那幾個——NC 已展開到 circle.ptp 並帶出它那一列的動作;右邊的編輯器標題為「專案資料夾 / NC/circle.ptp」,旁邊是自動儲存核取方塊與儲存按鈕,裡面是程式的二十一行

工具列的其他按鈕,以及每一列的動作,見檔案總管。

3. 工具機與主軸

  1. 按設備,選機構 › 工具機,按它的物件管理(⋮)按鈕,選載入。選擇器會開在 Resource/MachineTool 底下的出貨機台。
  2. 打開 Table-B1.default,勾選 Table-B1.mt,按載入。一台小型五軸工具機——X、Y、Z,加上 B 軸擺頭與 C 軸轉台——會被複製進專案,成為它的工具機。
  3. 選主軸能力,按它的物件管理按鈕,選載入,從出貨的主軸中挑 FANUC-aT12-12000i.default.SpindleCapability。和工具機一樣,它會拷貝進專案,放在 SpindleCapability 底下。

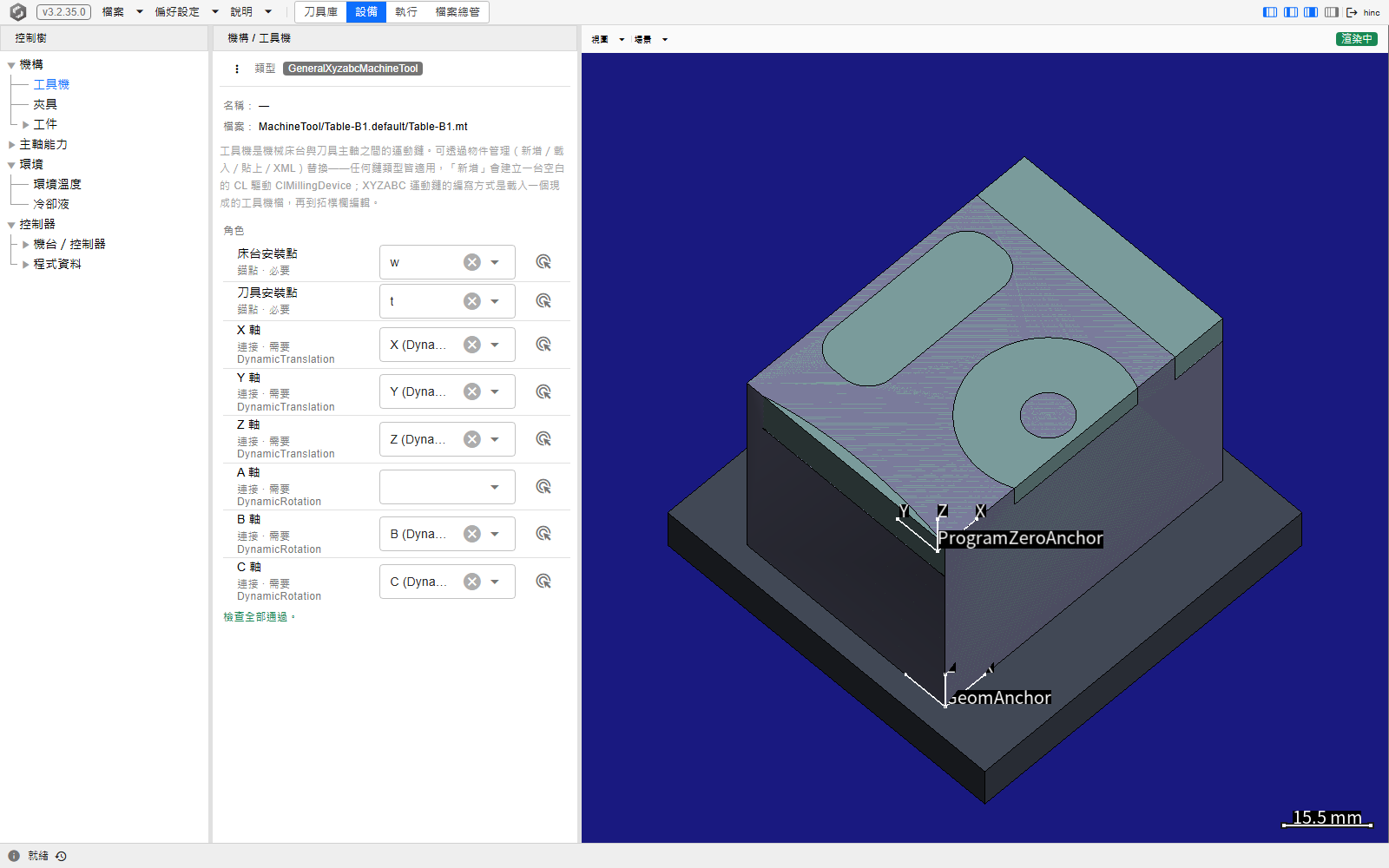

設備頁面上,載入後選取了「工具機」項目:GeneralXyzabcMachineTool 類型標記、空白的名稱、指向專案內 MachineTool/Table-B1.default/Table-B1.mt 的檔案那一行、已開啟的「啟用誤差項」開關,以及角色面板——床台安裝點繫結 w、刀具安裝點繫結 t,X、Y、Z、B、C 軸與主軸各自繫結到一條連接,A 軸空著,下方為「檢查全部通過」;畫布畫著夾具平板上的方塊,並標出程式原點錨點與幾何錨點

環境 › 冷卻液維持原樣:每個專案一開始就帶著一組水溶性冷卻液的數值,存在專案裡,而不是從冷卻液檔案載入。各項目見工具機、主軸能力與冷卻液。

4. 夾具

夾具的形狀,以及它在哪裡夾住工件,都在拓樸欄設定,也就是「設備」頁的第四欄。

  1. 在圖中的「夾具」群集裡,點選帶著「夾具 · 幾何錨點」徽章的錨點。在圖下方的卡片中,把幾何類型設為 Box3d,最小為 (-40, -40, 0)、最大為 (40, 40, 10)——一塊立在床台上的 80 × 80 × 10 mm 平板。
  2. 點選從它通到帶著「夾具 · 工件安裝點」徽章之錨點的那條連接,把它的變換器類型設為 Static Translation,填入 (0, 0, 10):工件坐在平板頂面的中心。

項目本身見夾具,卡片與連接的設定順序見錨點與角色。

5. 工件

在控制樹的機構 › 工件底下:

  1. 毛胚幾何:把幾何類型設為 Box3d,再選它底下的 Box3d 節點,填入最小 (0, 0, 0) 與最大 (70, 50, 50)——毛胚,一塊 70 × 50 × 50 mm 的鋁塊。
  2. 在拓樸欄的「工件」群集裡,點選通到「工件 · 夾具安裝點」的連接,填入 (35, 25, 0):坐在夾具上的,是方塊底面的中心。
  3. 點選通到「工件 · 程式原點錨點」的連接,填入 (-2, 0, 50)。這就是程式的 X0 Y0 Z0 所在:方塊頂面、前緣、方塊左邊 2 mm 處。
  4. 材料:在工件材料按選擇 › 瀏覽資源…,挑 Al6061T6.default.WorkpieceMaterial;在切削參數用同樣方式挑 Al6061T6.default.mp。

目標幾何留空。有成品模型時,它放的是那個模型,畫在與毛胚相同的座標系裡;沒有它專案照樣能播放,它的用途見幾何驗證。網格維持專案的預設值——初始解析度 0.125 mm。

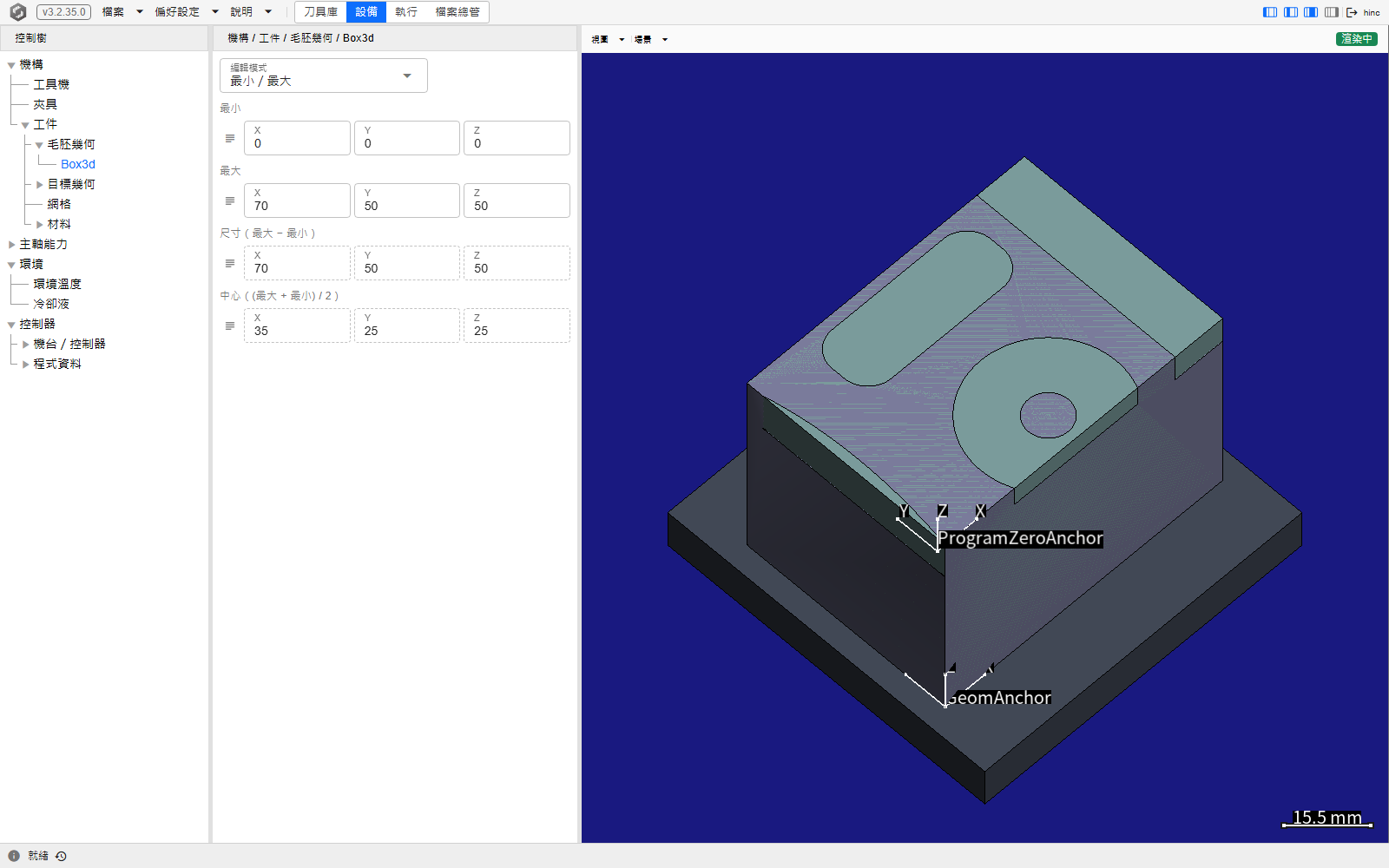

設備頁面選取了機構 › 工件 › 毛胚幾何 › Box3d:變換為「不變換」,編輯模式為「最小 / 最大」,最小 0, 0, 0,最大 70, 50, 50,以及推導出的尺寸 70, 50, 50 與中心 35, 25, 25;畫布畫著夾具平板上的方塊,並標出程式原點錨點與幾何錨點

項目本身見工件。程式原點必須放在哪裡、為什麼它取決於程式而不是毛胚,見程式原點對齊。

6. 刀具

刀具庫是專案的整組刀具,一開始是空的。這裡唯一的一把刀,是 HiNC 出貨附帶的一支刀具本體,裝上刀把:

  1. 按刀具庫,再按新增刀具。清單裡出現 T1,是空的。
  2. 在 T1 的控制樹選刀具本體,按它編輯器最上方的物件管理(⋮)按鈕,選載入。選擇器會開在 Resource/Cutter 底下的出貨刀具本體。
  3. 勾選 D12-Rc0.5-CH20.default.Cutter,按載入。刀具本體類型變成銑刀,樹上它的各個區段在底下長出來,畫布也把它畫出來:一支 12 mm、三刃、刀尖圓角 0.5 mm、有效切削長度 20 mm 的端銑刀,刀柄直徑 12 mm,從刀尖往上到 75 mm,材料是碳化鎢等級 WC-Co6-800nm。
  4. 選刀把,把刀把類型設為柱狀刀把。選它底下的幾何,把兩列佔位數值改寫成 0、10 與 30、10:一支直徑 20 mm、長 30 mm 的刀把,鼻端在 Z = 0。
  5. 選夾持,輸入刀尖至刀把鼻端高度 28:刀尖從刀把鼻端伸出 28 mm,也就是 20 mm 的刃部加上 8 mm 的刀柄。

刀具本體檔只放刀具本體本身,所以刀把與夾持要手動設定。刀具本體會被複製進專案,專案不依賴它原本的那個檔。各節點見銑刀;建一把刀與刀把則從零建出同一把刀。

刀具庫頁面,清單裡唯一的 T1 被選取,清單上它的摘要備註寫著 TH75-CH75-Column-H20-D12-Rc0.5,載入後選取了它的「刀具本體」節點:控制樹讀作「一般」、底下各區段收合著的「刀具本體」、「刀把」、「夾持」與「智慧刀把」;編輯器在「刀具本體」標題旁有物件管理按鈕,「刀具本體類型」為「銑刀」、「刀頭形式」為「一體式」,下面是估算的「刀具本體總質量」,欄下的提示說這個值是依材料的密度與截面積等效芯(「刃中芯」項目)加夾持柱在刃部頂端以上部分的體積估算的,再下面是「刃口半徑」30 與「後角」5;畫布畫著從圓柱刀把中伸出的有刃端銑刀,芯約為刀寬的一半

7. 把程式原點寫進工件座標系

程式選用的是 G54,所以控制器工件座標系表的那一列,必須說出程式原點在這台機台上的位置。

  1. 在設備選控制器 › 程式資料 › 工件座標系。
  2. 在 G54 那一列按 P0。

這一列現在存著程式原點所在的機台位置,也就是操作員對零件碰刀取零之後會輸入的數字。

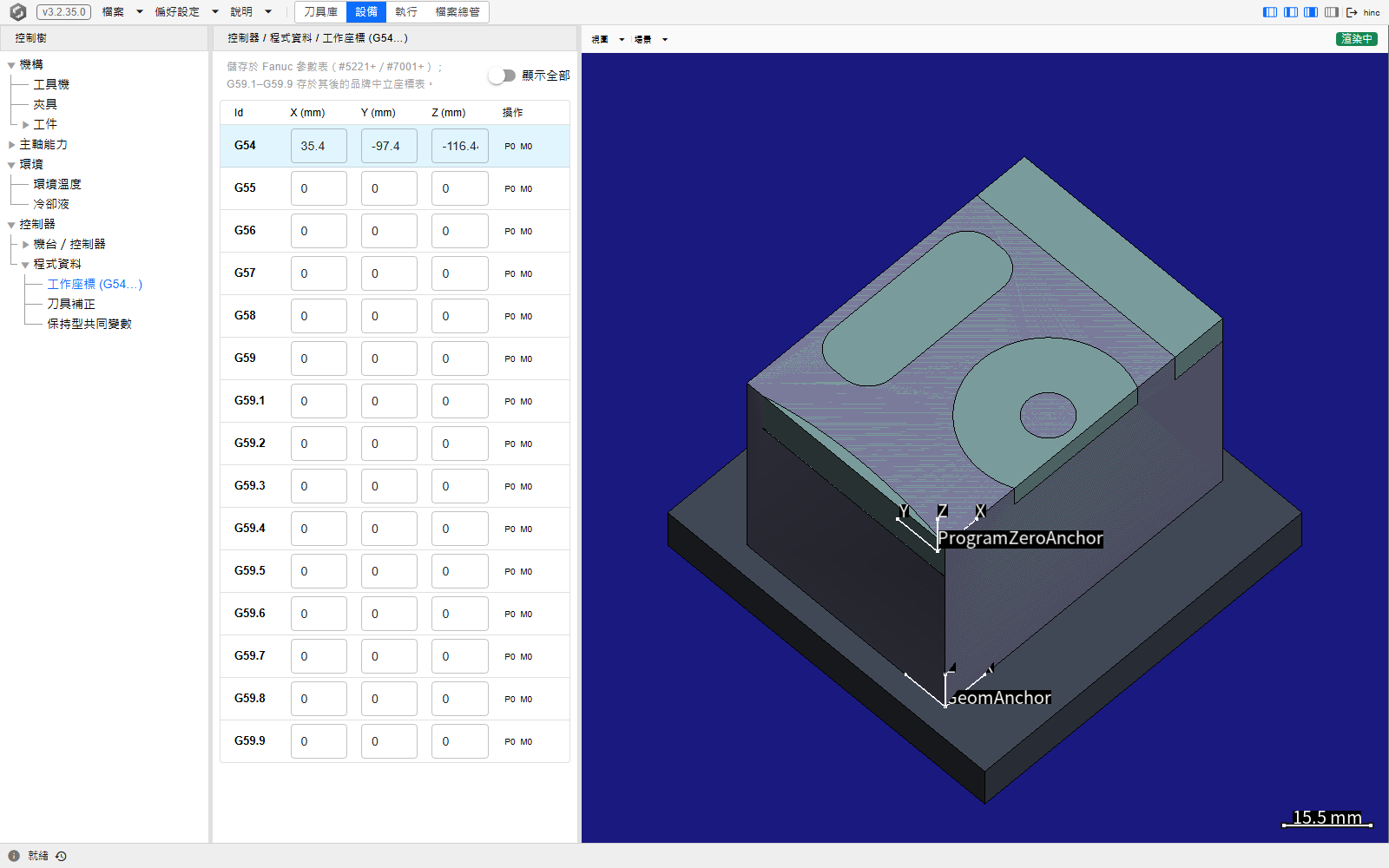

選取了控制器分支底下的「工件座標系」項目:一行說明寫出補正存放在 Fanuc 的參數表裡,下方是 G54 到 G59.9 的表格,反白的 G54 列存著 P0 寫入的數值,其餘各列都是 0,每一列的最後是它的 P0 與 M0 動作

反方向的做法——保留記錄下來的補正,把零件移到它上面——見程式原點對齊。

8. 任務

  1. 按執行。任務一開始是五個設定命令,接著是程式檔案 [NC/NC-File-Name-1.nc] 與程式檔案 [NC/NC-File-Name-2.nc],最後是執行後處理。
  2. 選第一個程式檔案,在它的編輯器裡挑 NC/circle.ptp。
  3. 在第二個程式檔案那一列按刪除並確認。

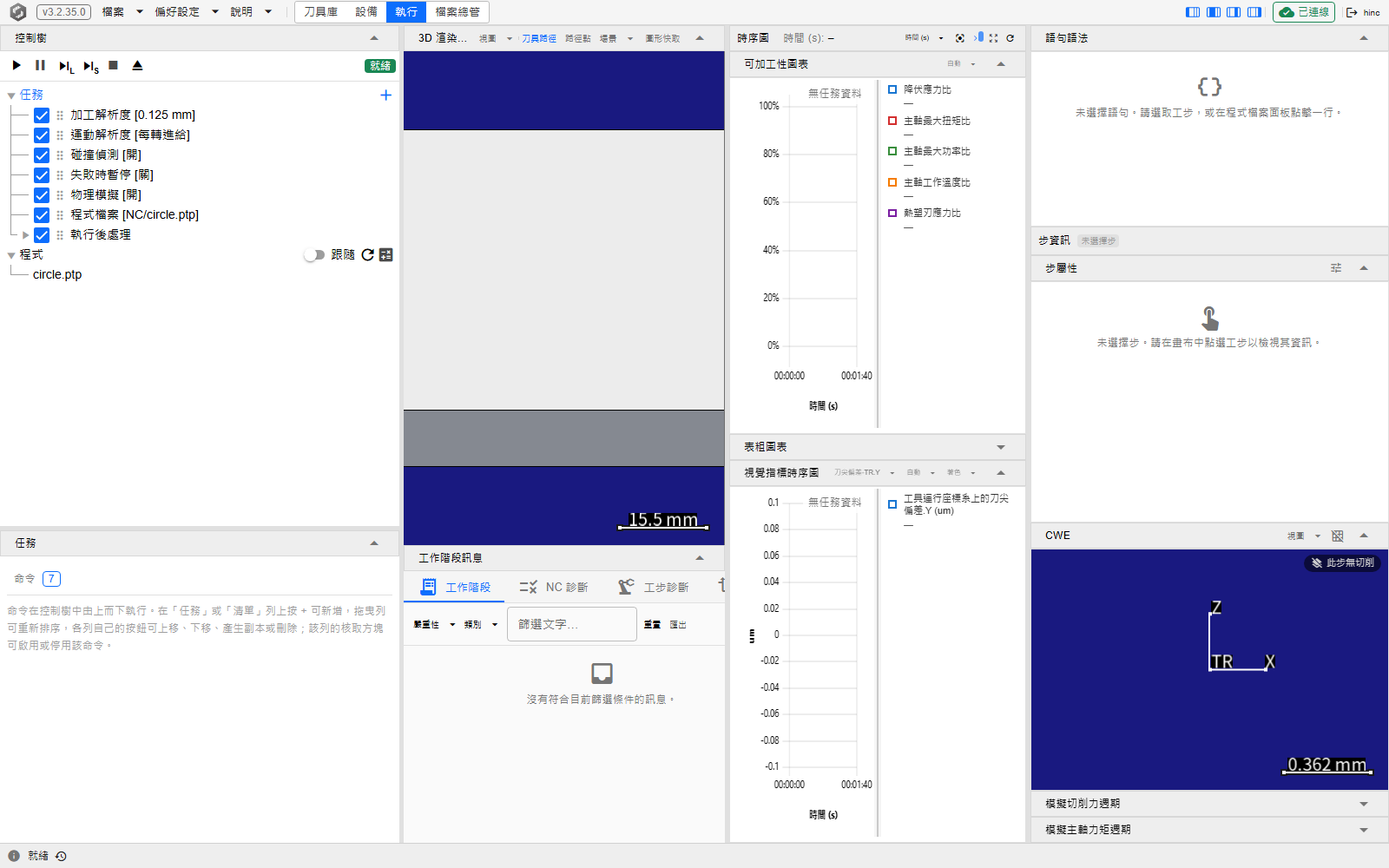

編輯後「執行」頁的控制樹:任務依序是加工解析度 0.125 mm、運動解析度每轉進給、碰撞偵測開、失敗時暫停關、物理模擬開、程式檔案 NC/circle.ptp 與執行後處理,每一個都已勾選,下方是「程式」根節點

清單本身見建立任務,工作變長之後任務會長成什麼形狀,見能接續的任務。

9. 存檔

檔案 › 儲存,接著檔案 › 重新載入。能從自己的檔案載回、而且沒有任何訊息的專案,才算建好了。

資料夾裡現在放著專案參照的東西:你寫的程式、MachineTool 底下的工具機、SpindleCapability 底下的主軸,以及各自資料夾裡的工件材料與切削參數。夾具、刀具與其他一切,都寫在專案檔本身裡。

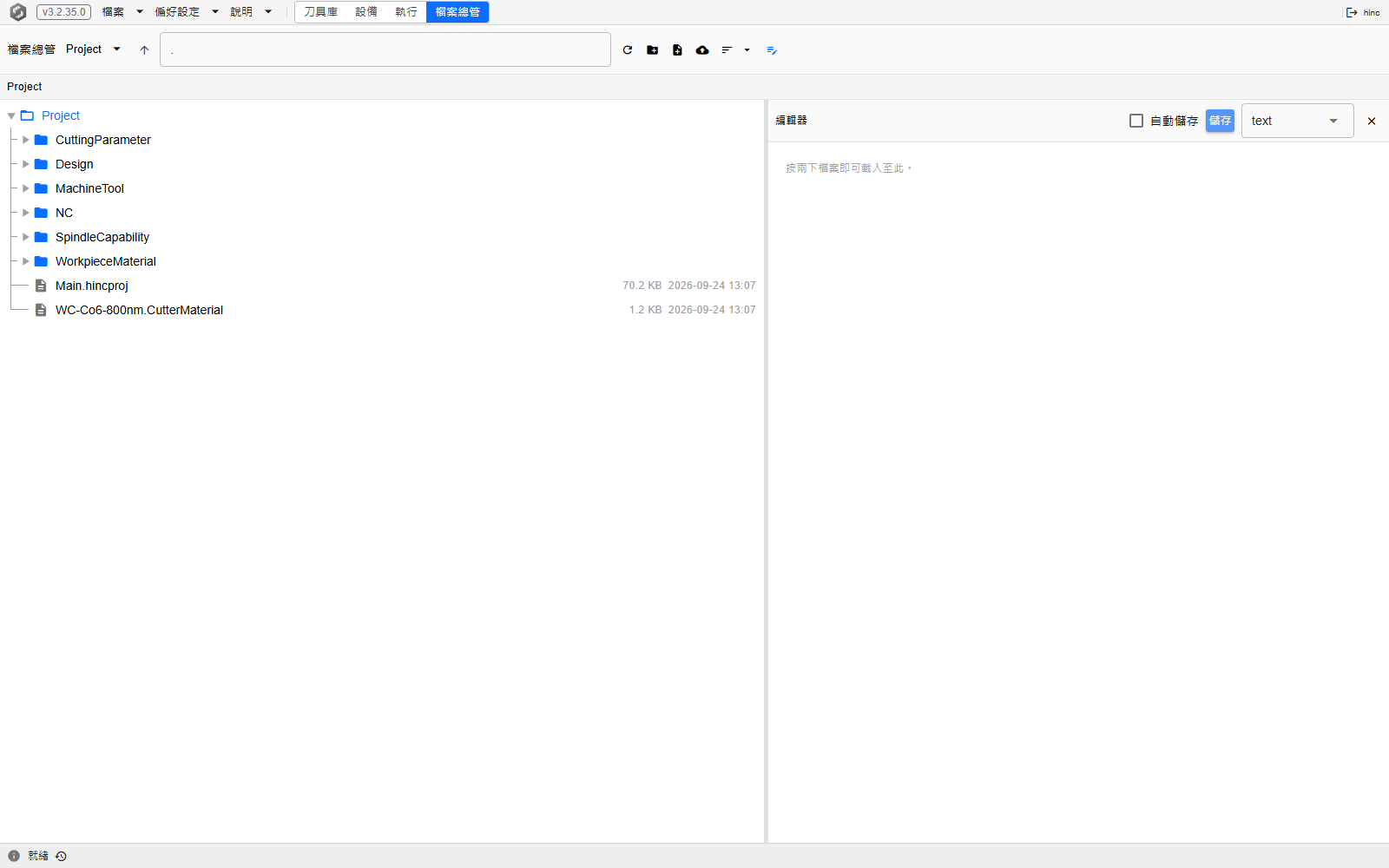

檔案總管在已存檔專案的根目錄「專案資料夾」(選擇器、麵包屑與樹的最上一列都這樣寫):CuttingParameter、MachineTool、NC、SpindleCapability、WorkpieceMaterial 五個資料夾,接著是專案檔 Main 及它的大小與時間,右邊的編輯器窗格是空的
