觀看執行 (Watching the Run)

一次執行同時以兩種方式呈現自己,而兩者回答的是不同的問題。畫布顯示此刻正在發生什麼。時序圖則把整個任務畫成一張圖,所以要找出值得看的部分在哪裡,就要看它們。用圖表挑出一個時刻;用畫布與步資訊欄去看它。

位置

執行頁 /execution。中欄是 3D 畫布,下面是工作階段資訊面板。面板沒有標題列,分頁就是它的上緣。順序是視覺指標、可加工性(只在偏好設定 › 顯示物理選項開著時)、表粗、斷刀概率(同樣只在這個選項開著時)、工作階段、NC 診斷、工步診斷、NC 操作,以及面板佈局(勾選要顯示哪些分頁,勾選分成並排的三個有框區塊——時序圖、刀具與訊息;時序圖區塊裡圖上方顯示之後,還勾選三張圖表在繪圖區上方畫哪幾列編號,見刀號與檔案號)。三張圖是前面那些分頁,一次開一張;斷刀概率是一張各刀具的表,見下文。選單列的四顆切換鈕上沒有文字:每一顆都是頁面的一幅小圖,把它自己那一部分填滿,它們的工具提示寫著切換控制樹/編輯器停靠欄、切換 3D 渲染畫布、切換工作階段資訊面板與切換步驟資訊欄。本手冊稱它們為 LEFT、Center-Top、Center-Down 與 STEP。Center-Top 顯示畫布,Center-Down 顯示工作階段資訊面板;兩顆可以單獨開,兩個都關時中欄不畫出來,寬度讓給留下的欄。畫布標題列沒有用來隱藏畫布的控制項。

畫布

畫布畫什麼是一種選擇,不是固定的一組。它一打開時顯示工件、夾具、比例尺與刀具路徑。工具機與刀具在你要求之前不會畫出來——這通常正是你要的,因為停在原點位置的五軸工具機會佔滿整個畫面,把你要看的切削擋住。

面板的標題列帶著通用的相機控制——一個有七個預設視角的視圖選單:等角視圖、前視圖、後視圖、右視圖、左視圖、俯視圖與仰視圖——旁邊則是屬於執行的四個控制項:

控制項 作用
刀具路徑 顯示或隱藏貫穿整支程式的刀具路徑
路徑點 沿著刀具路徑加上逐位置的點標記。只在「刀具路徑」開著時才能編輯
場景 ▾ 要畫出哪些元素,分成三組
圖形快取 工件渲染快取的記憶體預算

場景選單依渲染器分組的方式替它的核取方塊分組:實體——工具機、刀具、工件、夾具;座標——程式原點、ISO 座標,以及只在 Heidenhain 專案上才有的 Heidenhain 座標;顯示輔助——比例尺、色階尺。刀具路徑刻意不放在這個選單裡:它由自己的按鈕掌管,而「路徑點」附屬於那個按鈕。

圖形快取會打開一個它自己的面板——工件渲染快取的記憶體預算,說明見偏好設定。理想與實際之間的差異不在這條工具列上。真正建立過的比對,改以控制樹「程式」分支上的一個幾何差異 [半徑 mm] 節點出現,而那個節點的面板,就是設定其色階顯示半徑的地方——這個值隨專案儲存,而不是隨瀏覽器或服務儲存。只有在附有計算出的差異時,這個節點才會在,所以分支本身就回答了「這次執行有沒有留下差異?」;見程式分支。附有差異時,畫布會在右下角畫出它的色階:一條標著 Df. 的長條,兩端就是顯示半徑,不論色階尺勾選與否(Df. 色階條)。

隱藏畫布不會讓它斷線。Center-Top 把整個窗格連同標題列一起拿掉,畫布仍然掛載、保留連線,只是引擎暫停,所以再顯示時是立即的,而不是一次全新的連線。Center-Down 則是另一回事:它隱藏工作階段資訊面板,開著的那張圖表也隨著那個窗格卸載。

在畫布上,指標用來移動相機;在刀具路徑上,它還能挑出一步:

手勢 作用
在刀具路徑上或切削面上點一下 選取那一步——和在圖表上點一下是同一個選取,所以步資訊欄會填滿——而在樹上選取的是「程式」分支的節點時,還會把程式檢視器帶到那一步的那一行,在它自己的檔案與趟次裡,並把跟隨關掉
左鍵拖曳 平移
右鍵拖曳 旋轉
滾輪 縮放
指標停在刀具路徑上或切削面上 標記指標下的那一步,就像指標停在圖表上一樣:圖表的十字線會移到那一步

點擊是在按鈕放開時判定的:按下與放開必須落在同一步上、相距不過幾個像素,所以手抖一下仍然算點擊,而從刀具路徑或切削面上開始的拖曳只會移動相機,什麼也不選。右鍵或中鍵點一下,也什麼都不選。

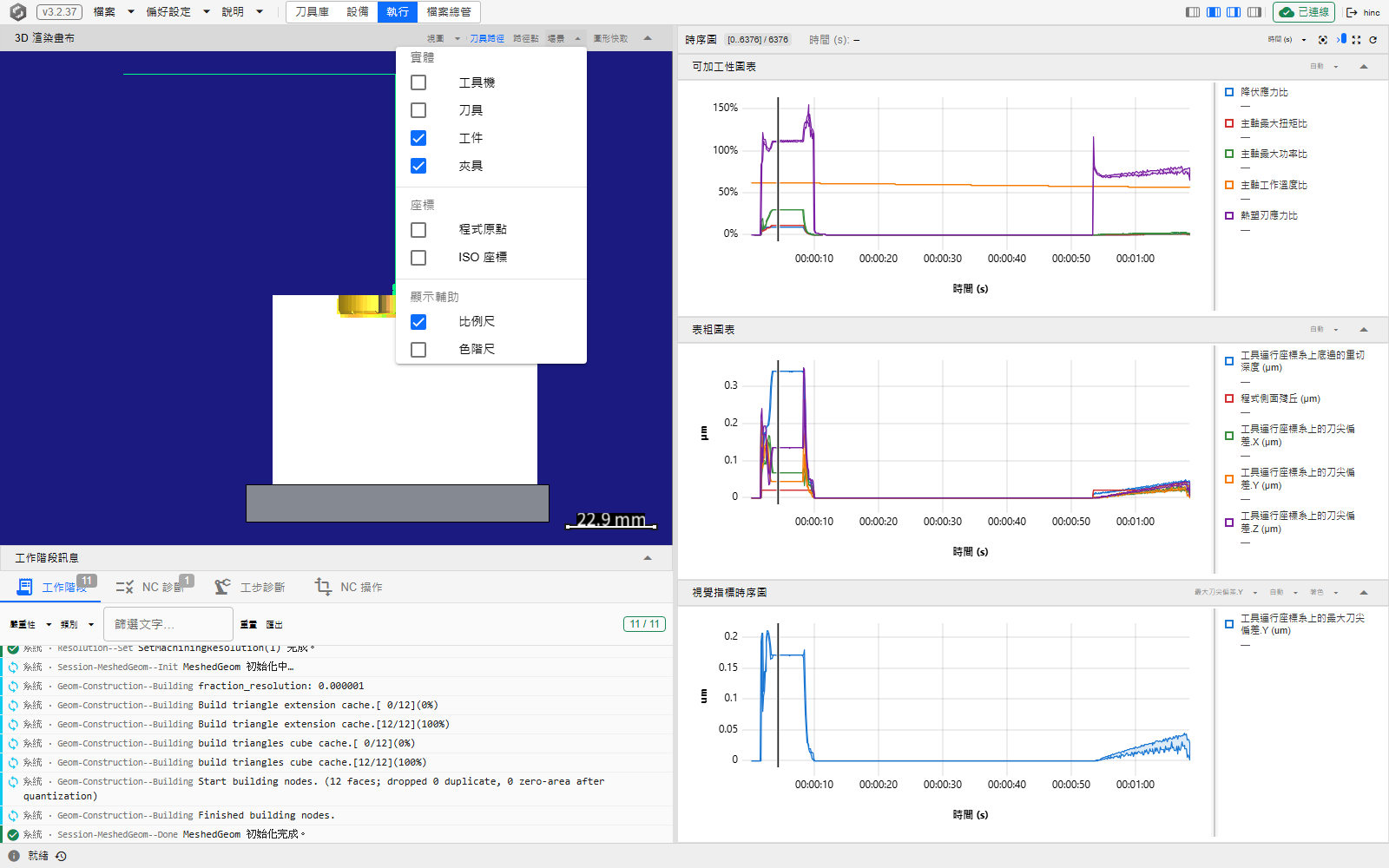

在 /execution 的畫布上打開的場景選單,畫布下方開著工作階段資訊面板。三個組就是上面列出的那三組。這一頁打開時勾選的是工件、夾具與比例尺,工具機與刀具未勾選;圖中另外勾了刀具,所以畫出了刀具與刀把。

隱藏了左側停靠欄的執行頁,「場景」下拉選單從「3D 渲染畫布」的標題列打開,列出「實體」組的工具機、刀具、工件與夾具,「座標」組的程式原點與 ISO 座標,以及「顯示輔助」組的比例尺與色階尺;刀具、工件、夾具與比例尺已勾選,選單後方的畫布畫著灰色夾具上的一塊白色方塊,上方是刀具與刀把,一條綠色刀具路徑落到頂面,那裡有一道紅色的切削,比例尺讀作 25.8 mm;畫布下的工作階段資訊面板開在「視覺指標」,群組列有範圍標籤與「時間 (s):—」,圖表畫的是 最大刀尖撓曲.Y,左下角、與刻度同一行印著「時間 (s)」。LEFT 與 STEP 是灰的,Center-Top 與 Center-Down 亮著

三張時序圖

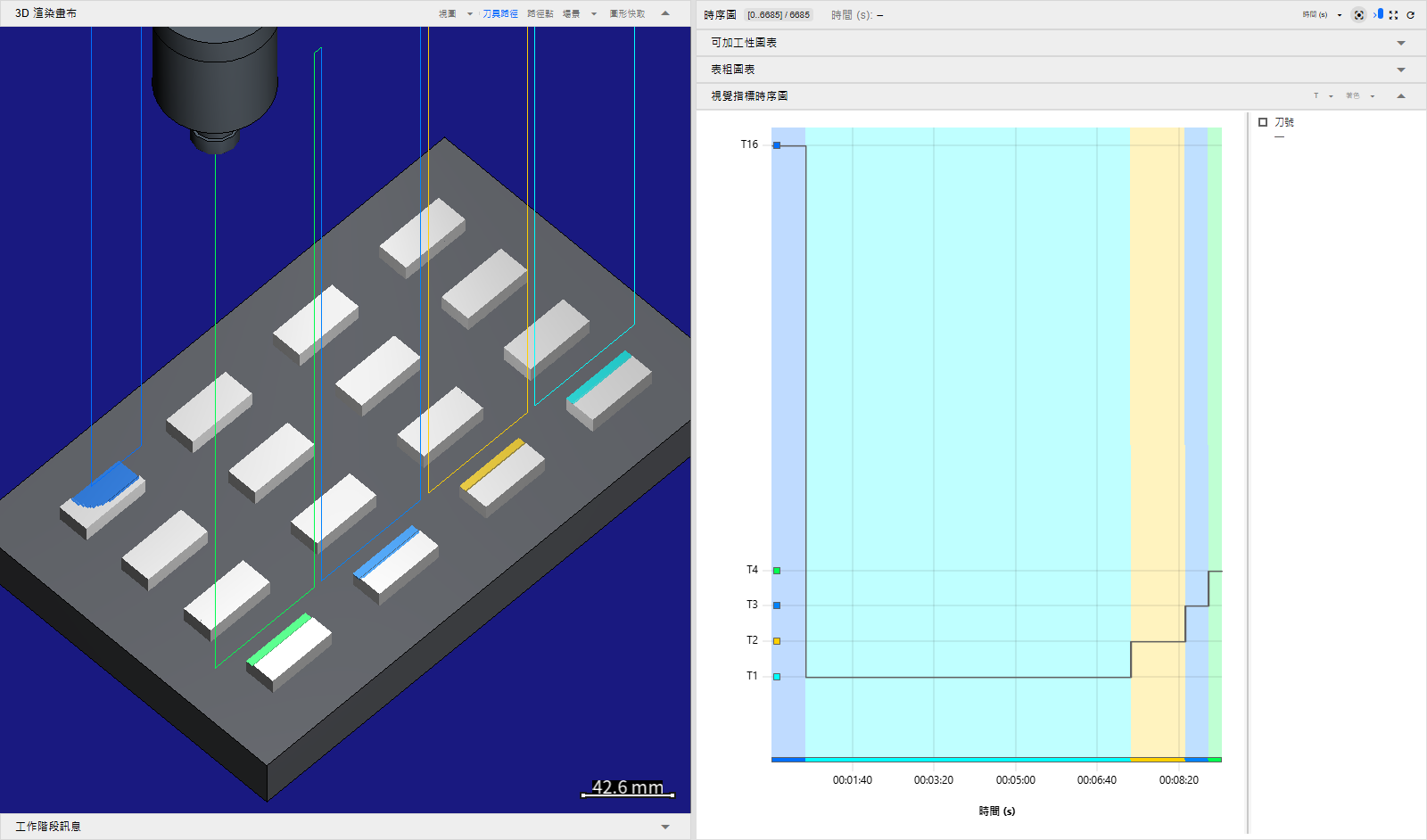

工作階段資訊面板的前三個分頁是視覺指標時序圖、可加工性圖表與表粗圖表:一條群組列驅動開著的那一張,每一張畫的都是整個任務而不是當下這一刻,每條序列畫成介於其最小值與最大值之間的一條帶狀區。各圖畫什麼(表粗圖表的重切深度也在內)、比值怎麼以百分比讀、群組列與它的 Y 軸範圍、視覺指標圖表的屬性選擇器與著色下拉選單、圖上方的刀號與檔案號列,以及畫成每片葉一道的著色樹,見觀看執行:時序圖。

用指標讀圖表

三張圖表共用一個顯示範圍與一個選取,所以在開著的圖上做的手勢,換到另外兩張時還在。

手勢 作用
點一下 選取指標下的那一步——一欄像素涵蓋許多步時,是其中的第一步;在著色樹的圖表上,是那一欄最上面那片葉的第一步——步資訊欄就是由此填滿的;而在樹上選取的是「程式」分支的節點時,還會把程式檢視器帶到那一步的那一行,在它自己的檔案與趟次裡,並把跟隨關掉
向左或向右拖曳 掃出一段範圍,放開時縮放到那段範圍
右鍵拖曳或中鍵拖曳 平移
按右鍵 替指標下的那一步打開選取一段加工的選單,在尖峰上是尖峰自己那一步(選取一段加工);按下右鍵後移動,則是平移
滾輪 在繪圖區上,以指標為中心縮放;在圖例上,捲動圖例,不縮放
指標停在 Y 軸的標籤或它的色塊上 顯示那一道或那個編號的全名
指標停留 把那個 x 值放進群組列的游標讀數,並在畫布的刀具路徑上標出在那裡點一下會選取的那一步
單指/雙指 在觸控螢幕上平移/雙指縮放

短於幾個像素的左鍵拖曳算作一次點擊,所以選取一步不需要穩定的手。選取的步——圖表上那條垂直線——與指標停留的步——十字線——在每張圖表上都落在涵蓋那一步的那一欄像素上,不論它是在這張圖表、另一張圖表,還是在畫布上挑的。

指標停留是點擊的輕觸版。點一下會選取一步並填滿步資訊欄;停留只告訴引擎指標停在哪一步上,也就是在那裡點一下會選取的那一步,而畫布的回應是在刀具路徑上點亮那一步的刀位點——一個點、旁邊是它的 @index 標籤,一小段從前一個位置連過來、末端是指向這一步的箭頭的線段,以及一小段沿刀軸、末端有個點的灰色線——所以沿著圖表掃過指標,就會讓一個標記沿著切削走過去。刀尖沒有移動的步沒有箭頭——像是第一步,或在 RTCP 下只轉旋轉軸的步;正對螢幕的移動(例如從上方看的下刀)也沒有,轉一下視角就看得到。換刀那一步的線段從舊刀的刀尖連到新刀的刀尖:是刀尖跟著換刀跳了一段,不是刀具走過去。指標離開圖表時標記就會消失;它只在刀具路徑開著時才畫出來;而觸控螢幕沒有指標停留,所以在那裡它永遠不會出現。

在任何東西執行之前,三張圖表都讀作無任務資料。有資料、但背後沒有物理的圖表,則改讀作無物理資料——執行沒有產出物理結果時,可加工性圖表就是這個樣子。

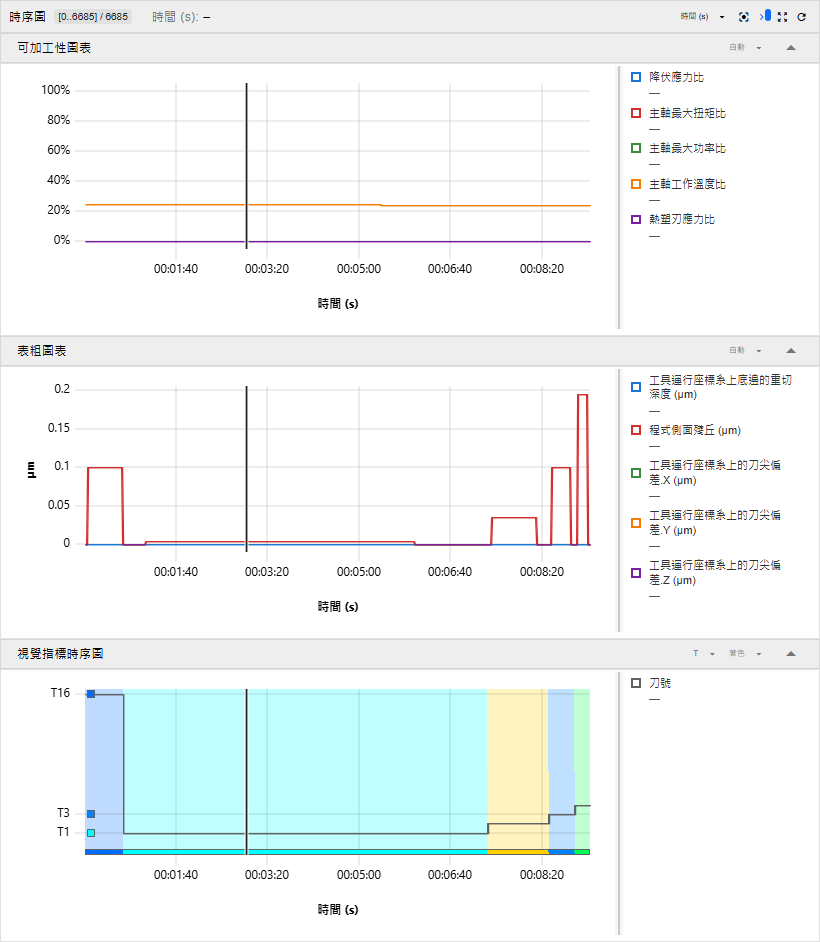

一次用五把刀切削的執行——先 T16,再 T1 到 T4——的可加工性分頁,選取了一步。那條垂直線就是那個選取;它在視覺指標與表粗分頁上也立在同一處,因為三張圖共用一個顯示範圍。群組列上的範圍標籤指出顯示範圍,x 軸的名稱在左下角、與刻度標籤同一行。傳輸列與執行狀態徽章位於控制樹窗格頂端的執行標頭裡,在這張圖之外。

工作階段資訊面板開在「可加工性」分頁:分頁讀作視覺指標、可加工性、表粗、斷刀概率、工作階段與 NC 診斷(這兩個各帶訊息數)、工步診斷、NC 操作與面板佈局。群組列帶著「自動」、範圍標籤 [0..6685] / 6685、「時間 (s):—」,右端是 X 軸模式、視圖貼合與末端跟隨的按鈕、兩個箭頭的重設按鈕與重新載入按鈕。繪圖區上方一列名為「刀號」,依序讀著 T16、T1、T2 與 T3,各段輪流用兩種淺灰,T1、T2、T3 與最後一小段窄到寫不下刀號的段之間,各有一條較深的細分界線。圖表以橘色線畫出主軸工作溫度比,從約 24 % 往零下降;熱應力比是一條貼著零的紫色線。左下角是「時間 (s)」,一條垂直的選取線在大約三分之一處。圖例列出應力比、主軸最大扭矩比、主軸最大功率比、主軸工作溫度比與熱應力比

斷刀概率分頁

斷刀概率是一張表,不是圖表;它和可加工性一樣,只在偏好設定 › 顯示物理選項開著時才出現在分頁列上。它一把刀一把刀地回答:這把刀到目前為止切過的所有東西,讓它斷掉的可能有多大。每把刀一列,依刀號排列。

  • 刀號——刀具的號碼,只寫數字,和步屬性寫一步的刀號一樣。
  • 斷刀概率——這把刀到目前為止最重的一步,也就是應力比最大的那一步的斷刀概率,每個值都帶著它的 %。指標停在表頭上,會顯示這句話:這把刀到目前為止最重的一步的斷刀概率。

取最重的一步,不是各步的加總。脆性刀具的強度由它最壞的缺陷決定,所以撐過一次的應力,同樣的應力再來一次也撐得過;把各步加起來,等於把同一個風險算了很多次。因此執行播放時,新進來的步只會讓一把刀的值上升。按重新計算步驟物理量(執行後、播放中或暫停時按都一樣),會依重算後的應力比重新建立整張表,值可能因此下降。斷刀概率是什麼、HiNC 怎麼算,見斷刀概率。

數值的寫法和步屬性寫一步的斷刀概率相同,也和 HiNC 顯示的每個百分比一樣:小數兩位、百分號緊接在數字後面,0.29%;大於零但不到 0.01 % 的機率寫成 <0.01%——這麼小的機會不需要更多位數;在步屬性裡看這把刀最重的那一步,寫的是同一串字。機率可以這麼小,是因為它隨應力下降得很陡:材料沒給 Weibull 模數時 HiNC 假設為 10,這時應力比減半,斷刀概率約變成千分之一。下圖的兩把刀,切削時的應力比約為 3.6 % 與 6.5 %,兩把都讀作 <0.01%。它們的材料是示範專案自帶的 WC-Co6-800nm 副本,只給了抗拉強度,在應力比 100 % 時讀到約 0.29 %;出貨的 WC-Co6-800nm 給了破壞強度,在那裡讀到約 0.0088 %,這個分頁把它印成 <0.01%。

切削要壓在下面的標記不變。仍然是應力比的 100 %,也就是可加工性圖表畫的那個比值。這個數解釋那個標記——斷刀有多可能——不取代它。

什麼時候是空的、哪些刀沒有列:

  • 在任何一把刀於物理開著時切削之前——第一次執行之前、按重置之後,或任務的物理模擬關著的那次執行之後——這個分頁寫著還沒有值:刀具在物理計算開著時切削過才有。
  • 一把刀從它第一個切到工件、而且 HiNC 算得出應力比的步開始有一列,快移切到的步也算。還沒切削的刀沒有列;每一步都算不出應力比的刀也沒有,例如不是銑刀的刀具。
  • 數值的位置寫 —,表示這把刀現在的材料沒有可以拿來和應力比較的強度:既沒給破壞強度,也沒給抗拉強度。在用回顧播放結果開啟的播放結果裡,它也可能表示開啟時刀具庫沒有這個刀號的刀:補上刀,再重新開啟那個結果。它絕不寫成 0%,也不能當作安全。

它跟著執行走。執行播放時,各步一進來,列就出現、數值跟著上升,不必重新整理。按「程式」列上的重新計算步驟物理量,它就換成重新計算後的應力比;按重置就清空。用回顧播放結果開啟的播放結果,會從錄下的步把它填起來,和播放時一樣,每把刀讀的是開啟時刀具庫在這個刀號下的那把刀(記錄播放並回顧它)。取消勾選顯示物理選項,分頁就從分頁列上消失,服務也不再給值。

播放後修改材料。每一列背後的應力比是播放時的,或上一次重新計算的;強度與 Weibull 模數則從刀具現在的材料讀。播放後在刀具庫刪除這把刀、把它改號,或在它的刀號放上另一把刀,它的列與值都不變:值讀的是它最重的那一步播放時用的那把刀(回顧的播放結果,則是開啟時刀具庫在這個刀號下的那把刀),和步屬性讀那一步時一樣。這張表只在它的分頁開著時向服務要資料,分頁每次再出現時也會再要一次,所以在刀具庫改了破壞強度或 Weibull 模數,回到這個分頁時就看得到。在那裡改了應力極限——應力比所除的降伏強度或抗拉強度——要按重新計算步驟物理量之後才讀得對,和每一步自己的值一樣。

那兩把刀那次執行之後,在 /execution 的這個分頁。表只取兩欄需要的寬度;刀具多到面板放不下時,表在分頁裡自己捲動,表頭留在上方。

工作階段資訊面板開在「斷刀概率」分頁:分頁讀作視覺指標、可加工性、表粗、斷刀概率、工作階段 11、NC 診斷 2、工步診斷、NC 操作與分頁。下方是一張兩欄的表,表頭是刀號與斷刀概率,列出 1 號刀與 2 號刀,各讀作 <0.01%;面板其餘部分是空白

選取一段加工

在圖表上按右鍵,會替指標下的那一步打開一個選單,前兩項把執行的一整段設成顯示範圍:選取這一段加工是這一步所在的切削,連同它前後的移動;選取整個特徵是從這一步或它之前的換刀、旋轉軸分度或以 N 序號開頭的單節,到下一次為止。顯示整個任務則重新顯示每一步。各項涵蓋哪些步、顯示什麼,見選取一段加工。
