工件 (Workpiece)

工件是機台要切削的毛胚。設置它,就是給它起始時的形狀與最後應該成為的形狀、把它擺進機台、選定它網格化得多細,並說明它是什麼材料做的。

位置

設備 (Equipment) 頁面,路由 /equipment,從選單列的「設備」切換鈕進入。選取控制樹的工件分支(/equipment?tree=equipment/mechanism/workpiece),它是機構群組底下的最後一個項目。不論選取哪個項目,它的面板都會開在樹旁邊的編輯器欄裡;編輯器欄旁邊的畫布把工件畫在共用的設備場景中;畫布右側的拓樸欄則承載工件的錨點與連接。

專案本身就帶著它的工件,所以沒有東西要載入:這個分支的根沒有載入或儲存按鈕。它的形狀、網格與材料透過它的子項目編輯,這些子項目要等帶有工件的專案開啟之後才會出現——在那之前,根只顯示一段摘要,以及一行請你先開啟或建立專案的說明,見專案。它的錨點以及錨點之間的變換器在拓樸欄中編輯,哪個錨點擔任哪個角色則在根自己的面板上繫結;把它附接到機台上,是下文的錨點任務。

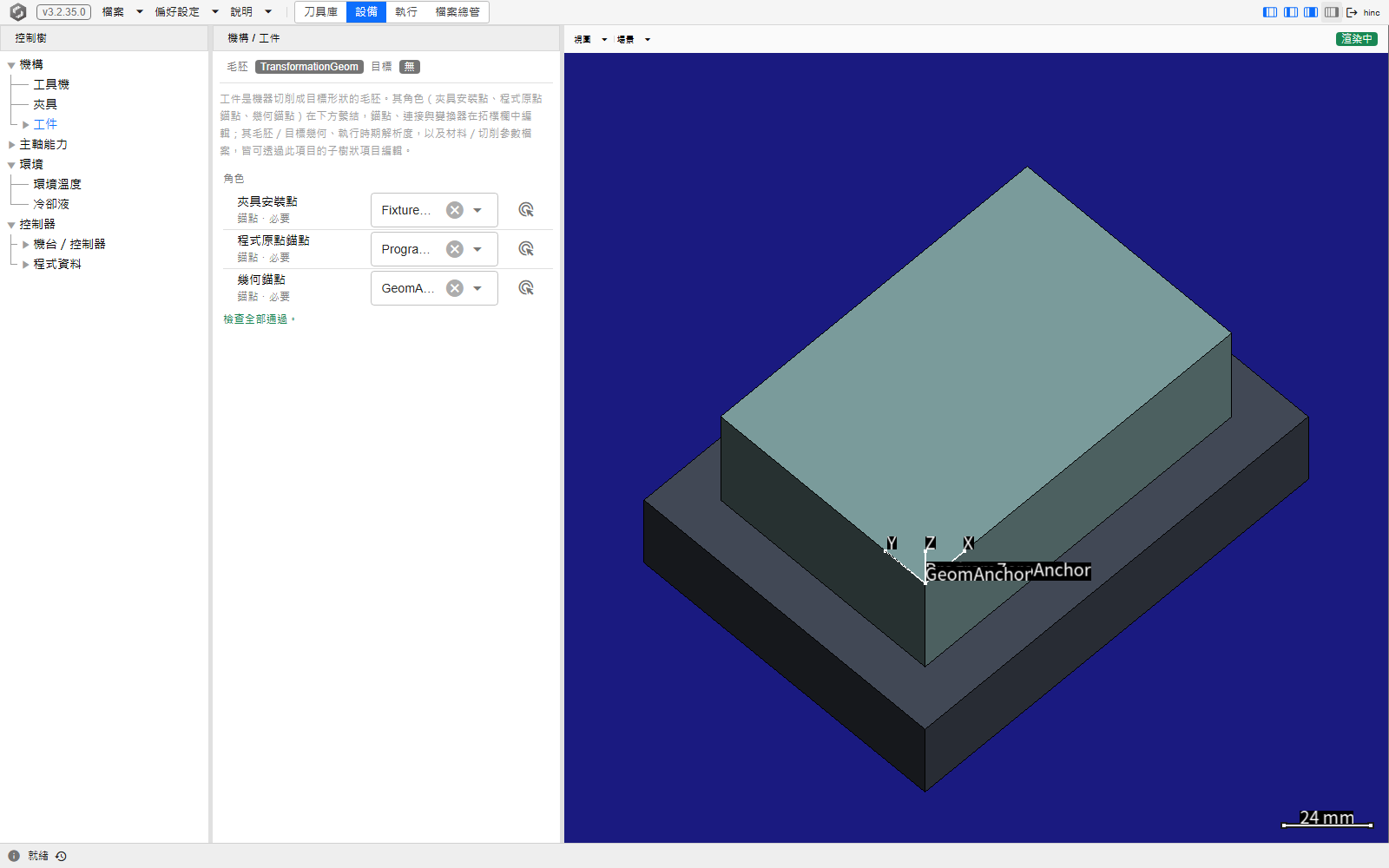

選取了根的這個分支,路由 /equipment?tree=equipment/mechanism/workpiece。根的面板由毛胚與目標兩枚類型徽章、一段說明文字,以及角色面板組成——夾具安裝點、程式原點錨點與幾何錨點,各自繫結到工件的一個錨點上——畫布則畫出坐在夾具上的毛胚,工件的錨點標在它們所在的那個角上。

控制樹選取了「工件」分支、編輯器欄標題為「機構 / 工件」:面板上方是「毛胚」與「目標」兩枚類型徽章(毛胚讀作它的幾何種類、帶著變換時前面加上「經變換的」,目標讀作「無」),其下是說明文字與「角色」面板,列出夾具安裝點、程式原點錨點與幾何錨點三列,每列都標著「錨點 · 必要」並帶一個選擇器與一個點選按鈕,最下方寫著「檢查全部通過。」;右側的設備場景裡,毛胚方塊坐在夾具平板上,工件錨點的座標軸與 GeomAnchor 等名稱標籤疊在它所在的那個角上

兩個形狀

選取毛胚幾何或目標幾何,會開出與夾具的幾何錨點在拓樸欄中所帶的同一個幾何類型種類選擇器——見夾具——只是每個欄位提供的種類清單不同,兩者清單的第一項都是無(未設定),選它會清空該欄位。挑一個種類,就會在欄位底下長出一個以該種類命名的子項目——以檔案為本的種類還會在方括號裡附上它的檔案——而該種類的編輯器就是那個子項目的面板,面板最上方是一個變換選擇器。選不變換,形狀就照它畫出來的樣子使用;選 Static Translation、Static Rotation、Static Freeform、General Transform、Dynamic Translation 或 Dynamic Rotation,形狀就依那個變換移動或轉動到定位,它本身的數字一個都不動——子項目會改名為經變換的 Box3d,變換自己的編輯器出現在它底下的一個項目上,再選不變換就把它拿掉。根上的兩枚徽章讀的也是同樣的名稱。

欄位 它是什麼 提供的種類
毛胚幾何
equipment/mechanism/workpiece/raw-geometry
毛胚剛到手時的樣子,在第一刀之前。執行就是從它身上移除材料。 Box3d, Cylindroid, StlFile, GeomCombination, MeshedGeomFile
目標幾何
equipment/mechanism/workpiece/target-geometry
成品零件。程式跑完之後執行幾何差異時,切削結果就是拿來與它比對。 Box3d, Cylindroid, StlFile

MeshedGeomFile 是已經網格化成體素立方樹 (voxel cube-tree) 的形狀,存成 .wct 檔。目標必須產出一個可供比對的表面網格,所以那裡不提供這個種類;它也不能用變換移動,所以它的項目上沒有變換選擇器。

毛胚幾何是 GeomCombination 時,素材會逐一子幾何建立——先建最大的那個子幾何,其餘的再以聯集併入——所以它的子幾何可以彼此重疊:重疊的部分是同一塊實心材料,不是建構缺陷。

新專案有工件,卻沒有毛胚幾何。 建立專案時,毛胚幾何欄位是空的,所以在那裡挑一個種類是這個分支要做的第一件事——在那之前,執行沒有任何可以移除材料的對象。目標幾何欄位則可有可無:它是執行之後的幾何比對所量測的基準,沒有它的執行照樣會切削。

來自 CAM 工具的網格,未必是它名稱所暗示的那個形狀。 從 CAM 驗證工具匯出的檔案,可能是該工序之前的毛胚、該工序之後的在製毛胚,或是設計曲面,而且它通常位於該工具自己的座標系,而不是程式的座標系。把成品曲面放進毛胚幾何欄位,會得到一次順利跑完、卻幾乎什麼也沒切到的執行:程式只擦過它本來就要留下的那個曲面,也沒有任何訊息會提到這件事。選定欄位之前,先拿程式測試這個網格,並在它的座標系裡找出程式原點——那是由參照網格建立工件,它也會從成品曲面加上一層預留量建出毛胚。

擺在哪裡

擺放工件的兩個變換,就是從它的幾何錨點出發的兩條連接,畫在拓樸欄的圖中工件群集裡;點其中一條,圖下方的編輯卡就會顯示它的名稱、它的兩個端點錨點,以及變換器底下的種類選擇器與所選種類的編輯器。幾何錨點 → 夾具安裝點把工件幾何擺到夾具的工件安裝點上——場景就建在這些具名的組裝錨點之上,工件安裝點是其中之一——或者,在不帶夾具的專案裡,直接擺到工具機的床台安裝點上。幾何錨點 → 程式原點錨點則相對於那個幾何擺放程式原點,也就是 NC 原點。兩者一開始都是零的靜態平移,所以新專案的幾何錨點就坐在它的夾具安裝點上。工件的錨點本身不帶幾何——形狀是上面那兩個子項目,所以編輯卡在這些錨點上不提供幾何區段。設定這些變換在錨點與角色;程式原點該朝哪個方向對齊——以及為什麼這取決於你是在規劃一件新工作,還是在重現一次記錄下來的工作——在程式原點對齊。

哪個錨點擔任哪個角色,是根面板末尾的角色面板:夾具安裝點、程式原點錨點與幾何錨點各一列,全都是必要的,每一列都有一個列出工件自身錨點的下拉選單,以及一顆點選按鈕(工具提示為在圖上點選),它會繫結接下來在拓樸欄中被點到的那個工件錨點。在圖中點「工件」群集,會在控制樹裡選取這個根。各列底下列出伺服器的檢查——某個必要角色尚未繫結、一個錨點擔任兩個角色、某個錨點沒有任何連接鏈從根錨點通達、某條連接被標成誤差項(只有工具機的軸或主軸有誤差項;手改檔案帶進來的標記,用這條連接卡片上的清除標記按鈕拿掉)——或者寫著檢查全部通過。 只要沒有連接鏈從幾何錨點通到程式原點錨點,或工件沒有經由它的夾具安裝點連到工具機的工作臺,執行就會在開始時停下,並指出要繫結或連接什麼。場景下拉選單的錨點群組會畫出工件幾何錨點、程式原點錨點,勾選角色錨點時,則畫出每個部件每一個已繫結的角色錨點。

網格與材料

網格(equipment/mechanism/workpiece/runtime)只帶一個欄位——以 mm 計的初始解析度,從一道固定的 2 的次方階梯中挑選,範圍從 0.0009765625 到 16。面板的提示說,解析度越小,體素網格就越細、執行就越慢;這個數字實際上是什麼、該怎麼挑,在網格解析度。專案開啟時,它會成為執行的加工解析度的起始值。

授權可以限制網格能有多細,而且是相對於工件來限:不得比工件最長邊的某個固定比例更細,再往粗取到階梯上的一級。在這樣的授權下,下拉選單會把比那個寬度更細的各級反灰、而不是藏起來,並附一行提示寫出那個寬度、那個比例與最長邊;存著的值若比它更細,仍然選得到,第二行提示則說素材改以授權的寬度建立。這個上限管的是由形狀建出素材,所以 MeshedGeomFile 不在它之下——不論授權怎麼說,.wct 都以它自己的解析度讀入。你從未選定的值會跟著授權走,而不是被夾限:對設置的一次編輯——挑選、更換或移動毛胚幾何,以及其他幾種——會讓仍停在 0.125 mm 預設值的初始解析度,連同任務根節點正下方仍停在那個值的各個加工解析度命令,跟上 0.125 mm 與授權對現在這個素材所允許的寬度兩者之中較粗的那一個——素材變大就往上、變小就再往下——所以專案存下的數字就是執行建出的數字。你自己設定的值,包括 0.125 mm 在內,在專案開著的期間會照你設定的保留,並在建構時被夾限、在執行的訊息裡附上一則警告;而開啟專案本身不會改變任何東西,所以存得比授權更細的專案會在夾限之下執行、帶著那則警告,直到你設定它的值,或下一次對設置的編輯讓仍停在預設值的那些跟上為止。重新開啟之後,0.125 mm 不論是誰設的,都再次讀作預設值,並在下一次對設置的編輯時跟上——要保留它,就再設定一次,或改設另一級。

讓存下的值留在階梯上(重要)

讓存下的值留在那道階梯上。下拉選單只提供階梯上的值,但從較舊世代、腳本或遷移而來的專案,可能帶著別的值——最常見的是 0.4 mm。這樣的值並不是兩級之間的折衷:執行會把它取整到下一個更細的級距並使用那一級,所以 0.4 mm 會以同樣的代價建出同樣的 0.25 mm 網格,專案讀起來卻像是比較粗。把它設成它實際建出的寬度。這樣一來,這個數字就名實相符——在這裡是,在任務裡映照它的「加工解析度」那一列也是。

初始解析度也是任務第 0 階段那筆記錄網格幾何項目快取毛胚時所用的寬度,而已快取的毛胚不會跟上之後在這裡所做的變更——對毛胚幾何的變更也一樣——直到那筆項目被重設或它的檔案被刪除為止;見能接續的任務。

材料(equipment/mechanism/workpiece/material)只有在「偏好設定」選單的顯示物理選項開啟時才會出現在樹中,因為這兩個檔案都是餵給銑削物理的。它持有兩個指向預先準備好之檔案的參照。每一個都是一列檔案列,其選擇下拉選單提供瀏覽資源…,設定了檔案之後再多一個清除——不同於環境底下冷卻液項目上的檔案列,這兩列不提供單純的瀏覽…,所以選擇器永遠開在出貨資源庫裡,而且已經位於該資源自己的資料夾。載入一個檔案會填好它下方唯讀的名稱與備註;清除會丟掉檔案參照,但保留已載入的內容,專案之後便把它內嵌儲存。

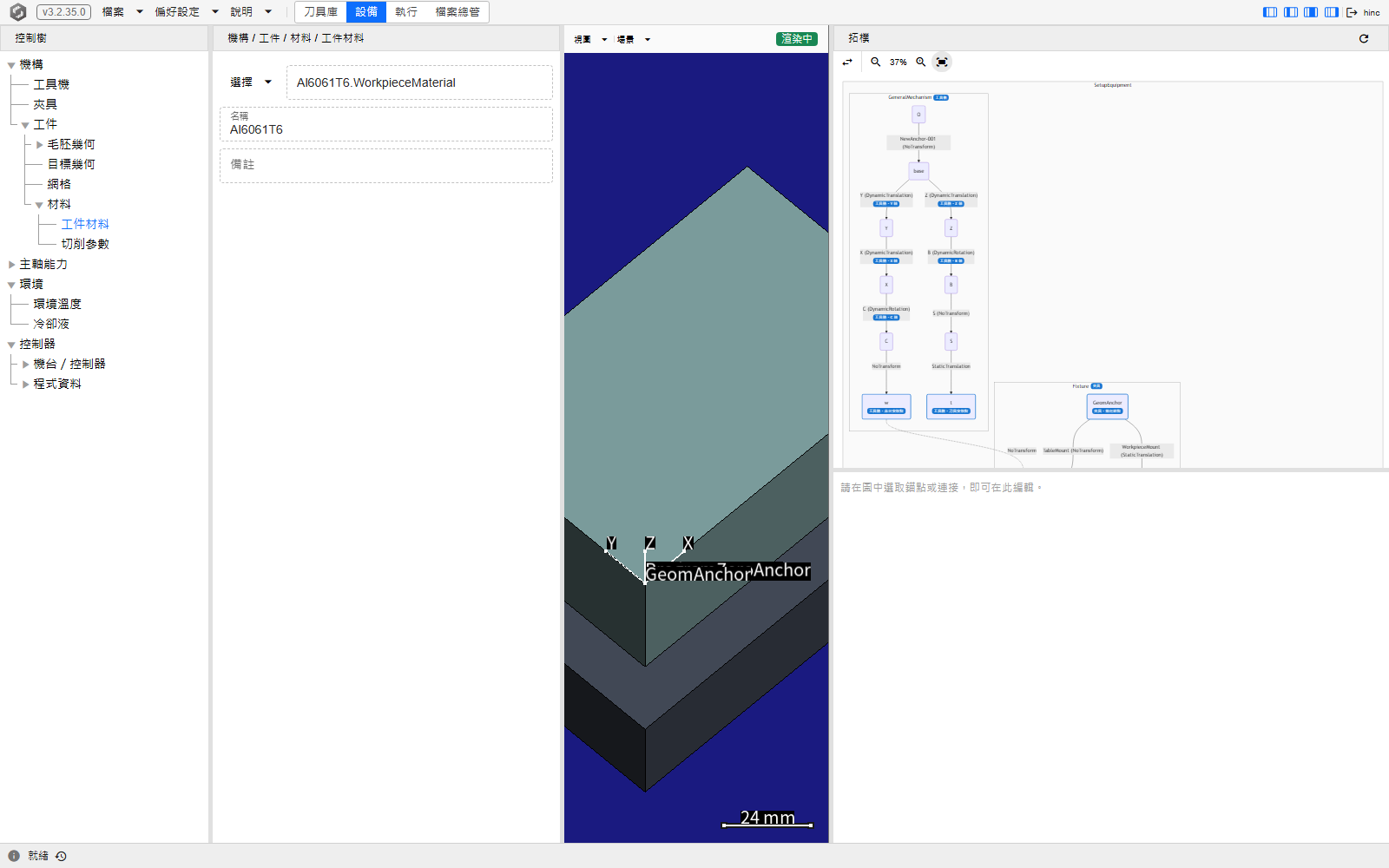

在示範專案上選取了工件材料,路由 /equipment?tree=equipment/mechanism/workpiece/material/workpiece-material。檔案列放的是專案原本就帶著的材料,下方的名稱讀出該檔案裡的名稱,備註則是空的——兩者都是唯讀,因為它們屬於檔案,而不屬於專案。

控制樹展開到「工件 › 材料」並選取了「工件材料」、編輯器欄標題為「機構 / 工件 / 材料 / 工件材料」:面板上是「選擇」下拉選單,旁邊的檔案路徑讀作 Al6061T6.WorkpieceMaterial,下方唯讀的「名稱」欄讀作 Al6061T6,唯讀的「備註」欄是空的;右側開著拓樸欄,圖下方提示「請在圖中選取錨點或連接,即可在此編輯。」

  • 工件材料(.../material/workpiece-material)——一個 .WorkpieceMaterial 檔:切削力物理與熱物理所讀取的物理性質。熱傳導係數、密度或比熱不是有限正數、或超出固體範圍——例如密度填成 kg/m³——的檔案照樣載入,並有一則警告點名那個常數。檔案缺少其中一個元素時,該常數視為未給定,不會以預設值代入:材料照樣載入並被點名(Material-ThermalConstants--NotGiven),熱模型則對每一把刀具都略過——溫度停在環境溫度、磨耗維持為零。
  • 切削參數(.../material/cutting-parameter)——一個 .mp 檔:該材料的銑削力係數。切削力怎麼由這些係數算出來,見切削力模型。一個檔案服務整次執行,不論它用到哪些刀具。

這兩個檔案分開載入:載入工件材料,不會一併載入切削參數。資源庫裡大多數工件材料檔都有一個同名的切削參數檔,A6082 的則叫 Al6082;下表的檔名省略了 .default 標記與副檔名。有四種材料沒有自己的切削參數檔:遇到這幾種,工件材料照樣放它自己的檔案,切削參數則載入表中所列的替代檔。

工件材料 切削參數
17-4PH 17-4PH
A380 A380
A6082 Al6082
AA7075 AA7075
Al6061T6 Al6061T6
FC30 FC30
FDAC FDAC
Inconel718 Inconel718
P20 P20
S440C 無;以 17-4PH 替代
S45C S45C
S50C S50C
SCM440 SCM440
SS400 無;以 S45C 替代
SUS304 無;以 17-4PH 替代
SUS316 無;以 17-4PH 替代
Ti6Al4V Ti6Al4V

替代檔是同類材料的切削參數——S45C 是碳鋼,17-4PH 是資源庫裡唯一有切削參數的不鏽鋼——並不等效:切削力是用它的係數算出來的,不是用實際切削那種材料的係數。數字必須可靠時,就替這種材料訓練一份切削參數,改載入那一份(銑削力參數訓練)。

出貨的檔案名稱裡帶著 .default 標記,而且它是名稱的一部分:資源庫 WorkpieceMaterial 資料夾裡的是 S45C.default.WorkpieceMaterial,CuttingParameter 資料夾裡的是 S45C.default.mp,而不是 S45C.WorkpieceMaterial 或 S45C.mp。選擇器照原樣顯示這些名稱;指名出貨檔案的腳本或 HTTP 呼叫必須把這個標記拼出來,所以請列出資料夾內容,而不要用猜的——用檔案總管的根目錄資源目錄,或透過 HTTP:GET /api/file-explorer/list?rootName=ResourceDir&relativePath=WorkpieceMaterial。

從資源庫挑的檔案會被複製進專案,而不是在原處被參照。 載入一個出貨檔案,會在專案資料夾裡以相同的資料夾與檔名寫入專案自己的一份副本,專案參照的是那份副本——所以專案被搬到另一台電腦時仍保有它的材料,之後對資源庫的變更也不會影響到它。

前刀面切削參數是整把刀共用的一組係數:RakeFaceCuttingPara3d 有六個係數,RakeFaceCuttingPara2d 有四個。根元素是 RakeFaceCuttingParaMap(或它較早的名稱 UniCuttingParaMap)或 MultiFormRakeFaceCuttingPara 的檔案,存的若正是這樣一組係數——一種刃形、沒有角度表——就讀成 RakeFaceCuttingPara3d,此後也以這個形式寫出。其他這類檔案不會載入,並回報點名該檔案的 CuttingPara-Legacy--NotOneSetFile:在切削參數項目挑選時,載入被拒,工件保留原本的參數;由專案指名時,專案開啟後沒有切削參數,播放時便略過切削力物理與熱物理,而專案保留這個參照,檔案原封不動。請改用存著一組係數的檔案。

切削參數檔會寫明它的係數是在哪一版力模型下擬合的,寫在整數元素 PhysicsModelVersion 裡。係數屬於擬合它的那個模型:換一版模型,同一組數字算出來的力就不同,版本 1 與版本 2 之間,進給方向最多差到大約四分之一。版本 2 是 2025-10-29 前刀面修正之後的力模型(HiNc 套件 3.1.71 起),也就是這一版 HiNC 計算用的模型;版本 1 是修正之前的模型;沒有這個元素的檔案——這個元素出現以前寫出的檔案都是——版本不明。版本不是現行版本的參數照樣讀入、照樣使用,什麼都不會被擋下;只會有一則警告點名那個檔案:沒有版本的檔案是 CuttingPara-PhysicsModelVersion--Missing,版本較舊的是 CuttingPara-PhysicsModelVersion--Older,由比讀它的 HiNC 更新的 HiNC 寫出的檔案則是 CuttingPara-PhysicsModelVersion--Newer。每次讀入這份參數都會警告——開啟專案、在這個項目挑選檔案、腳本裡的 LoadCuttingParaByFile、安裝角估算另外指定的已知參數檔——用它計算物理的每一次工作階段開始時也會再說一次,顯示在「工作階段資訊」面板的工作階段分頁。要讓警告消失,就把該材料的出貨參數再載入一次:出貨的檔案都帶著版本 2,專案保留的卻是當初載入時複製的那一份,而儲存專案也不會替沒有這個元素的檔案補上它。沒有合適的出貨參數時,就用量測資料訓練一份新的(銑削力參數訓練,那一頁也說明校正或換算出來的參數帶的是哪個版本)。確知是 HiNc 套件 3.1.71 以後用 TrainMillingPara 訓練出來的檔案,是在版本 2 下擬合的,可以自己動手補上這個元素:在根元素底下直接加 <PhysicsModelVersion>2</PhysicsModelVersion>,限根元素是 RakeFaceCuttingPara3d(或較早的 RakeFaceCuttingPara)、RakeFaceCuttingPara2d 或 ProfileMillingParaMap 的檔案——上面那幾種已退役根元素的檔案,加在那裡不會被讀到;值必須是整數,其他寫法一律讀成沒有版本。
