NIST 五軸試件：依一篇論文的圖面做出的圓錐台與方錐¶
一篇 NIST 論文評估了兩個用來測試五軸工具機的零件——一個圓錐台和一個截頂方錐，最早由一份國際標準的早期草案提出——論文給了它們的圖面與切削條件，但沒有模型、沒有刀具路徑，也沒有機台。開源的 CAM 也沒有一套能算五軸同動的刀具路徑。
一個 AI 代理 (agent) 拿到這篇論文，畫出兩個零件，並用一支簡短的 Python 腳本自己寫出刀位；接著透過 HiNC 的 Web API，讓 HiNC 解出一台五軸機的各軸、檢查碰撞、寫出 Fanuc 五軸程式，再重播那支程式，直到它與產生它的刀具路徑一致。途中遇到十四個難題。本頁是這段過程的紀錄，小問題也包括在內。
案例¶
這篇論文由 Moylan 與來自 NIST 和 Pennsylvania College of Technology 的共同作者撰寫，發表於 2011 年的 ASPE 年會。它評估的兩個試件由一份國際標準的早期草案提出，都以刀具側刃在五軸同時移動下精加工，因為零件是傾斜放在機台旋轉台上的。論文寫明了：
- 兩張工程圖，只有數字：長度與角度，但沒說每個數字是哪一個尺寸。
- 切削條件：一把 12.7 mm、加工鋁用的碳化鎢端銑刀，300 m/min，每刃 0.05 mm，精加工徑向切深 0.1 mm。
- 裝夾：圓錐台繞 Y 傾斜 10° 或 15°，原點距旋轉台軸心 50 mm；方錐傾斜 20°，原點在該軸上；加工方錐時，刀具中心線必須始終通過方錐的軸線，所以即使在平面上，旋轉軸也會動。
- 製程：毛胚約大 5 mm，先粗加工，再精加工。
它沒有給模型、毛胚、夾具、刀具路徑、程式、刀把、刃數與刃長、合金，也沒有給機台——作者用的是一台傾斜軸不正交、與 Y 軸夾 45° 的機台，沒有可用的模型。
代理建了什麼¶
每個值都標明出處：讀取（論文寫明的）、推得（從論文推算的）或自選（論文沒說、由代理決定的）。
| 項目 | 圓錐台 | 截頂方錐 |
|---|---|---|
| 目標模型 | 底部 Ø200 mm、側面與軸線夾 15°、高 25.4 mm，坐在 Ø180 × 12.7 mm 的台座上——由圖面推得 | 底部 125 × 125 mm、各面與垂直夾 15°、高 20 mm，坐在 100 × 100 × 15 mm 的台座上——推得（見第一個難題） |
| 毛胚 | 罩住圓錐台的 Ø210 mm 圓柱，台座已完成——自選，以得到論文的 5 mm | 135 × 135 mm 方塊，台座已完成——同樣自選 |
| 夾具 | Ø190 mm、傾斜 10° 的楔形圓盤，低邊厚 15 mm——傾角讀取，形狀自選 | 114 mm 見方、傾斜 20° 的方形楔塊，低邊厚 15 mm——傾角讀取，形狀自選 |
| 程式原點 | 在零件軸線上、底面所在的平面內，距旋轉台軸心 50 mm——讀取；座標軸與工作台平行——自選 | 在旋轉台軸心上——讀取；座標軸與工作台平行——自選 |
| 刀具路徑 | 沿圓錐的母線側銑，每一道轉一圈，各道距表面 10、8、6、4、2.1、0.1 與 0 mm——最後一刀讀取，其餘自選 | 每一面的刀軸都通過方錐軸線——讀取；各道從 8 到 0 mm——自選 |
| 機台 | 以簡單方塊與圓柱組成的通用 B/C 雙轉台機：B 繞 Y 傾斜，C 在台上旋轉——自選 | 同左 |
| 控制器 | Fanuc 方言；行程 X ±400、Y ±300、Z −250 至 650 mm、B ±110°——自選 | 同左 |
| 材料 | 鋁——讀取；6061-T6——自選 | 同左 |
| 刀具與刀把 | Ø12.7 mm、加工鋁用的碳化鎢刀——讀取；平底、3 刃、螺旋角 45°、徑向前角 12°、徑向後角 10°、刃長 32 mm（圓錐台的接觸線長 29.4 mm）、全長 76.2 mm，刃部以上是 Ø12.7 mm 的光面刀柄；熱縮刀把，從鼻端起的剖面 (Z, R) 為 (0, 13.5)、(55, 18)、(55, 22)、(63, 22)、(63, 31.75)、(80, 31.75) mm——鼻端 Ø27 mm、本體 Ø44 mm、凸緣 Ø63.5 mm，量規長 80 mm；伸出量 40 mm，刀長 120 mm——自選 | 同左 |
| 主軸 | 通用電主軸，連續 7.5 kW、最高 24,000 rpm——自選；論文沒提主軸 | 同左 |
| 轉速與進給 | 7,519 rpm 與 1,127.9 mm/min——由 300 m/min、每刃 0.05 mm 與 3 刃推得 | 同左 |
| 任務 | 三次播放：在 HiNC 與機台無關的刀位裝置上播刀具路徑；在機台上播刀具路徑，寫出 Fanuc G43.4 程式；在機台上重播那支程式——自選 |
同左 |

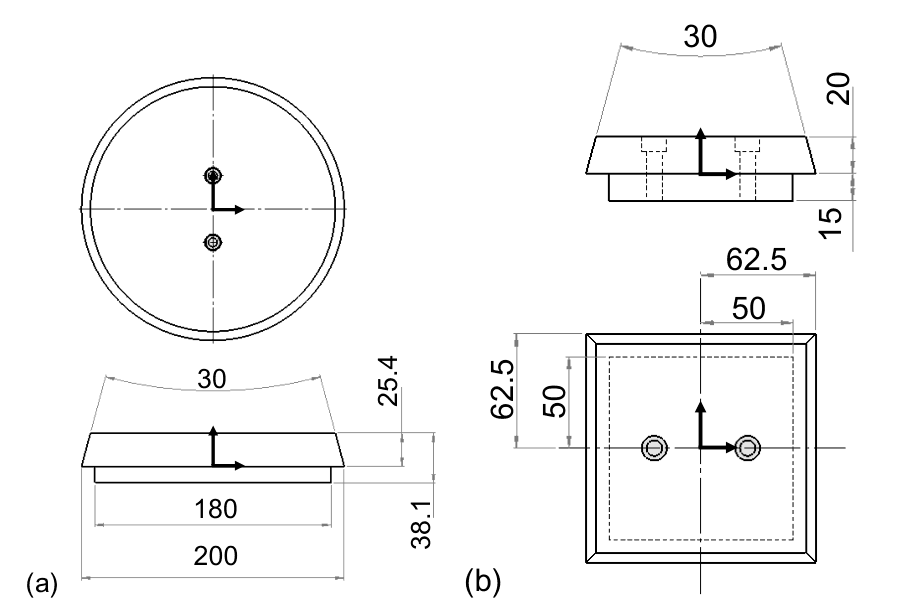

代理怎麼讀兩張圖面上的每一個數字，以及為什麼這樣讀（方錐的半寬是下面的第一個難題）：
| 圖面 | 數字 | 讀成 | 依據 |
|---|---|---|---|
| 圓錐台 | 30 | 圓錐的頂角，所以每一側與軸線夾 15° | 角度弧的延伸線延續兩條斜邊 |
| 圓錐台 | 200 | 圓錐台的底部直徑 | 它的延伸線從最寬的兩個角起 |
| 圓錐台 | 180 | 圓錐台下方台座的直徑 | 它的延伸線從台座的垂直側面拉下 |
| 圓錐台 | 25.4 | 圓錐台的高度 | 從頂面量到與台座相接的台階；如此頂緣在圖上量得 186 mm，計算值 200 − 2 × 25.4 × tan 15° = 186.39 mm |
| 圓錐台 | 38.1 | 總高，所以台座高 12.7 mm | 從頂面量到台座底面 |
| 方錐 | 30 | 相對兩面之間的夾角，所以每一面與垂直夾 15° | 同圓錐台 |
| 方錐 | 62.5 | 方錐底部寬度的一半，從中心線量：底部 125 × 125 mm | 兩個 62.5 的尺寸都從中心線起算 |
| 方錐 | 50 | 台座寬度的一半：台座 100 × 100 mm | 兩個 50 的尺寸都從中心線起算；台座是虛線畫的方形 |
| 方錐 | 20 | 方錐的高度 | 垂直尺寸鏈的第一段 |
| 方錐 | 15 | 台座的高度 | 尺寸鏈的第二段 |
| 兩者 | 中心線上的兩個孔，在原點兩側約 25 mm | 固定用的孔，方錐上的有沉頭，模型沒有畫 | 沒有標尺寸；側銑的道次碰不到它們 |
HiNC 沒有 CAM，但它讀得懂刀位 (CL) 檔——帶刀軸向量的刀尖點，也就是 CAM 系統交給後處理器的輸出——並把它們轉成機台的運動。所以代理自己用一支簡短的 Python 腳本，從解析曲面寫出 CL：沿圓錐時，刀軸與母線平行、沿表面法向往外偏一個刀具半徑，讓刀具側刃沿整條母線貼著圓錐；在方錐上，刀軸在每一面上呈扇形展開。在圓錐台上，四分之一圓的進刀與退刀讓刀具沿切線切入表面，以避免論文提到的進刀痕；方錐的每一道都從毛胚的角落之外開始、在角落之外結束。
兩條刀具路徑與兩種裝夾的數字，取自代理的腳本與它的建案指示：
| 圓錐台 | 截頂方錐 | |
|---|---|---|
| CL 檔中的刀位數 | 5,320 | 4,176 |
| 一道之中的步距 | 繞圓錐每步 0.5°，每一道轉一圈再多 3°，進刀與退刀是半徑 6 mm 的四分之一圓弧 | 橫越一個面每步 1 mm，每個面走 170 mm，所以刀具從毛胚的角落之外開始、在之外結束 |
| 進給路徑 / 快移路徑 | 5,074.5 / 652.3 mm | 4,128.0 / 2,223.0 mm |
| 以 1,127.9 mm/min 計算的時間 | 4.5 min | 3.66 min |
| 目標模型、毛胚與楔形夾具的三角形數 | 2,880、2,880 與 720 | 32、32 與 16 |
| 目標模型在程式座標中的範圍 | (−98.4808, −100, −28.1354) 到 (98.4808, 100, 41.1971) mm | (−58.7308, −62.5, −31.1964) 到 (60.5354, 62.5, 38.3372) mm |
| 毛胚在程式座標中的範圍 | (−103.4048, −105, −28.1354) 到 (107.8155, 105, 43.2472) mm | (−63.4293, −67.5, −31.1964) 到 (70.2697, 67.5, 41.8802) mm |
| 程式原點在工作台座標中的位置，從 C 軸與台面的交點起算 | (50, 0, 44.258) mm | (0, 0, 49.842) mm |
零件底面的中心，也就是零件坐在楔形夾具上的點：工作台座標（夾具的 WorkpieceMount 平移）/ 程式座標（零件的 FixtureMount 平移） |
(47.7947, 0, 31.7511) / (−2.2053, 0, −12.5071) mm | (−5.1303, 0, 35.7463) / (−5.1303, 0, −14.0954) mm |
| reset 之後讀到的工件座標偏移 G54 | (50, 0, −55.742) mm | (0, 0, −50.158) mm |
代理怎麼管理這件工作¶
- 先定通過標準，再開始跑。 每一次播放都要核對：步數、確實切到材料、每一行都執行了、切深峰值、仿真時間、幾何差異已建出，以及訊息清單裡只有預期中的項目。一次跑完的執行，還不是一次通過的執行（透過 HTTP API 進行重播驗收）。
- 在腳本裡做的檢查。 在每一個刀位上：刀具絕不進入成品，刀把與未切的毛胚至少保持 5 mm，光面刀柄從不碰到毛胚。
- 先粗後細。 每一次播放都先用 1 mm 解析度檢查基準；機台播放與程式重播接著再用 0.25 mm 跑一次做驗收。
- 兩條獨立的路徑。 同一條刀具路徑在與機台無關的裝置上和在機台上，必須給出相同的切深峰值；機台播放與 HiNC 所寫程式的重播也必須一致。
- 平行的輔助代理。 代理畫零件的同時，四個閱讀代理整理出 HiNC 文件中的 Web API 做法，一個評論代理再檢查它們合併後的做法有沒有漏洞。
- 盲建。 另一個代理只拿到共用的建案指南與案例資料夾的副本——來源與圖面的判讀、書面指示，以及代理的模型、刀具路徑和機台——自己建出方錐的兩個專案，並在 1 mm 下與指示給出的每個數字都相符；它回報的四個缺口都補進了指示。
- 對抗式審查。 三個審查代理拿本頁對照執行紀錄、本區的規則與引擎原始碼，提出 46 項發現。一個懷疑者代理在其餘發現修正之前先查核了其中 19 項，全部屬實。修正包括一個錯誤的技術解釋——早先讀到的工件座標偏移為什麼是錯的——以及好幾處誇大了盲建所證明的東西。
- 與其他代理共用伺服器和機台。 好幾個代理在同一台 HiNC 伺服器上工作，每個實例一個專案，各自經 Web API 建立的物件（幾何、平移、刀把）都用自己的鍵前綴，沒有任何一個曾停掉別人的執行。這台五軸機由一個做另一個案例的代理依本案例的需求建成；本案例發現它太窄時，也由它加寬。擁有者在工作途中重新部署 HiNC 時，代理等待、確認新版本、重新載入，然後繼續。
- 人在哪裡介入。 擁有者提供伺服器與帳號；規定每個案例的專案放在自己的資料夾、在每台機器上都用相同的結構，而團隊自己做的設定檔要和來源的檔案分開——代理據此重建了四個專案並搬移檔案；最後把這個案例從訓練教材改成這份紀錄。
難題¶
除非難題中註明其他版本，數字都是在 HiNC 3.2.39 上量得。
半寬還是全寬？¶
- 情況。 方錐的圖面上標著 62.5 和 50，卻沒說是哪一個尺寸。
- 風險。 讀成全寬的話，之後的每一步都會做出一半大小的零件。
- 怎麼發現。 放大八倍量測，高度（20 與 15）與這兩個數字共用同一個比例，3.5 px/mm——而且它們的尺寸線都從中心線起算。
- 解法。 是中心到邊的半寬：方錐底部 125 × 125 mm。
- 證據。 另外兩項獨立檢查也一致：頂面方形在圖上量得 113.6 mm，計算值 114.28 mm；論文自己的量測圖沿一個面延伸 110 mm，而 62.5 mm 的方錐不可能有這麼長。
沒有五軸 CAM¶
- 情況。 沒有任何開源程式能算五軸同動的刀具路徑。
- 風險。 沒有刀具路徑就沒有案例；手寫五軸程式，等於要在 HiNC 之外解機台的運動學。
- 怎麼發現。 為這些案例做的開源 CAM 工具調查：都只有三軸和四軸。
- 解法。 代理只寫 CAM 的部分——從解析曲面算出刀位——凡是和機台有關的都交給 HiNC（刀位 (CL) 播放）。
- 證據。 HiNC 在機台上解出每一個點，沒有到不了的點，而它寫出的程式重播時，切深峰值與刀具路徑相同。
傾斜 10° 還是 15°？¶
- 情況。 論文兩種傾角都拿圓錐台測過。
- 風險。 在正交的 B/C 轉台上，15° 的傾斜加上圓錐 15° 的半錐角，會讓刀軸在進刀點剛好垂直；在那裡 C 軸沒有定義，可能甩半圈。
- 怎麼發現。 寫 CL 之前，先算出刀軸在工作台座標中的方向。
- 解法。 取 10°：刀軸保持偏離垂直 5° 到 25°，C 每一道平順地轉一圈。
- 證據。 HiNC 寫出的程式讓 B 保持在 −25° 與 −5° 之間，C 穩定地繞轉，沒有任何地方甩半圈。
程式原點放在哪裡¶
- 情況。 零件是傾斜放的；程式原點可以跟著傾斜。
- 風險。 HiNC 的機台播放使用程式原點的完整位置與方向，而重播 NC 程式只用工件座標偏移的平移。傾斜的程式原點會讓兩者切在不同的地方，而且沒有任何訊息。
- 怎麼發現。 建專案之前，先讀 HiNC 怎麼把 CL 對應到機台上。
- 解法。 傾斜做進網格與刀具路徑裡；程式原點保持與工作台平行，專案只需要平移。
- 證據。 機台播放與程式重播的切深峰值一致到 0.00001 mm。
刀把與伸出量¶
- 情況。 論文兩者都沒給。
- 風險。 太長不切實際；太短則刀把會撞上毛胚。
- 怎麼發現。 刀具是傾斜的，所以慣用的「最深切削加上伸出量要高出毛胚」檢查不適用。
- 解法。 鼻端 Ø27 mm 的熱縮刀把，伸出量 40 mm——刃長加 5 mm 再進位——並在腳本中對每一個刀位做間隙檢查（刀具幾何）。
- 證據。 刀把與未切毛胚的距離，在圓錐台上保持 9.9 mm，在方錐上 11.7 mm；光面刀柄從未碰到毛胚。
用哪一台五軸機？¶
- 情況。 本案需要一台 B/C 五軸機。HiNC 資源庫裡的通用機構鏈是三軸的；本案也不用庫裡的五軸機型：這裡的切削取決於運動學，不取決於哪一台機台的外觀。
- 風險。 兩個代理各建一台自己的通用機台，工作重複，結果也會分歧。
- 怎麼發現。 另一個代理在做同樣需要 B/C 機台的案例，問有沒有人在建。

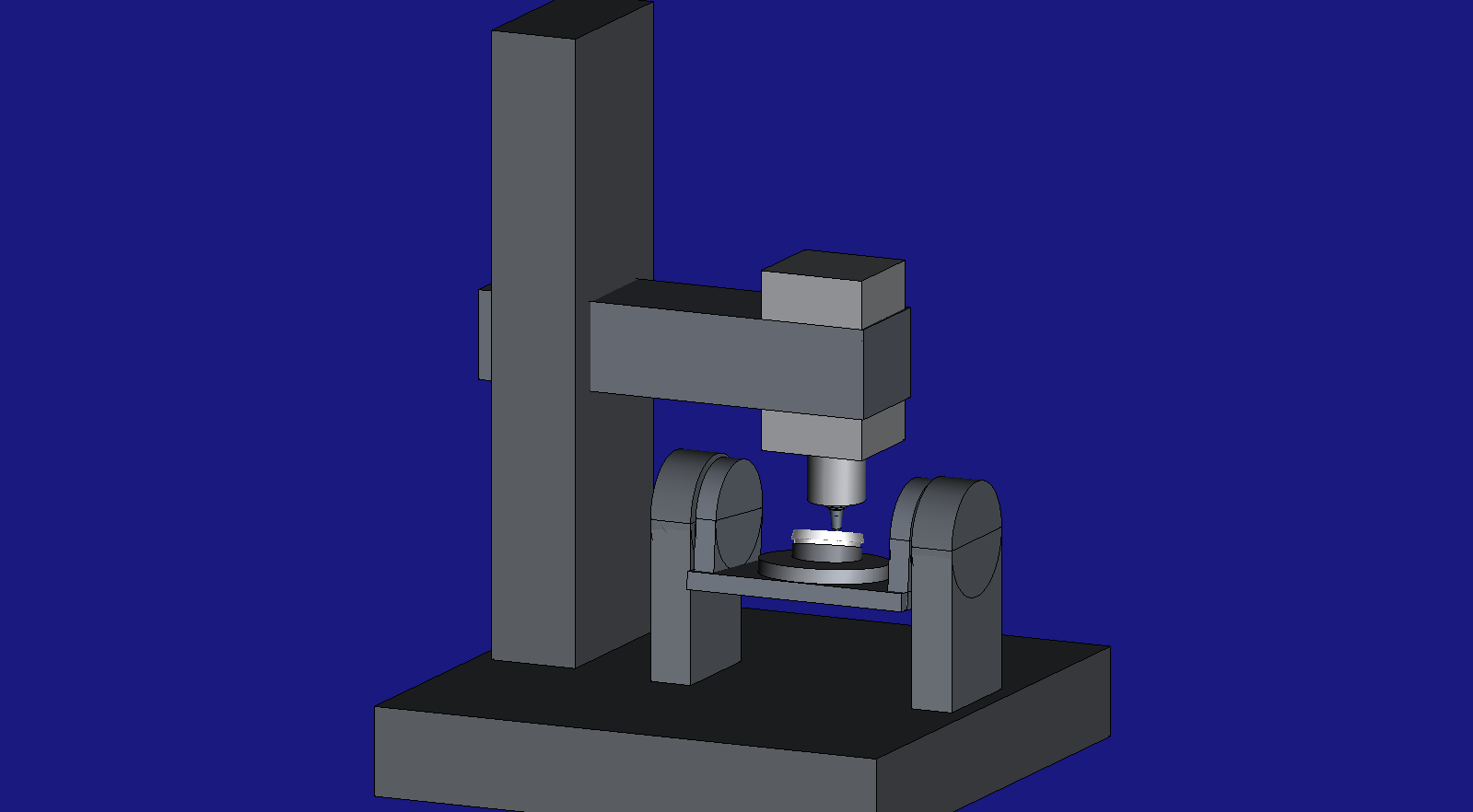

- 解法。 一台以簡單方塊與圓柱組成的通用 B/C 機台，由那個代理依本案例的需求建成：傾斜範圍超過 ±60°、C 軸無限旋轉、台面超過 300 mm、真實的運動學（建立虛擬工具機）。
- 證據。 兩個案例都在它上面跑過；它的角色綁定了每一軸，沒有任何警告。
搖籃與主軸頭之間的 3,436 次碰撞¶
- 情況。 在機台上的第一次播放，回報主軸頭撞到傾斜的搖籃。
- 風險。 它看起來像刀具路徑的問題；改刀具路徑會是錯的修法。
- 怎麼發現。 代理用自己的運動學模型算出每個刀位上機台的姿態：它預測的碰撞涵蓋的刀具路徑範圍與 HiNC 的相同——第 96 行到第 3713 行，對上 HiNC 的第 96 到第 3714 行，引擎把移往下一點的那一段也算進去。零件偏離旋轉台軸心 50 mm 又傾斜，切削點沿 Y 向外甩出 126 mm；主軸鼻端再多伸 80 mm，進到位於 200 mm 處的搖籃側壁。
- 解法。 機台的建造者把側壁外移到 260 mm。
- 證據。 代理的模型預測兩個零件都沒有干涉，之後的每一次重播也都沒有回報碰撞。
起始點在零件裡面¶
- 情況。 機台的起始點讓主軸只在工作台上方 100 mm，而 HiNC 寫出的程式一開頭就是回起始點。
- 風險。 刀長 120 mm 時，回起始點會讓刀尖落到台面下 20 mm。
- 怎麼發現。 第一次重播寫出的程式之前，拿機台的起始位置對照刀長。
- 解法。 起始點與換刀高度都設為 600 mm。
- 證據。 重播唯一多出的動作就是那段爬升與換刀，沒有碰撞。
工件座標偏移讀得太早¶
- 情況。 載入機台後立刻設定工件座標偏移，得到一個不合理的值。
- 風險。 重播切錯地方，或根本沒切到。
- 怎麼發現。 這個值和由裝夾算出的值差得很遠。
- 解法。 在 reset 之前、上一次播放的 session 還在時量測，這個端點看到的仍是載入機台之前的設定：執行用的那份設備副本要到 reset 時才更新。量測本身會把每一軸歸零，所以原因不是上一次執行留下的角度。工件座標偏移改在每次 reset 之後、start 之前設定。
- 證據。 之後每一次讀取都得到計算值，圓錐台是 (50, 0, −55.742)。
一個資料夾裡所有專案共用一個毛胚快取¶
- 情況。 HiNC 可以把網格化的毛胚快取成檔案，而預設檔名由同一資料夾中的每個專案共用——這裡是四個專案、兩個零件。
- 風險。 方錐的專案從圓錐台的毛胚開始。
- 怎麼發現。 在同一資料夾規劃第二個專案時，在它執行之前。
- 解法。 每種裝夾一個快取檔。
- 證據。 每種裝夾的兩個專案都指名並讀取該裝夾自己的檔案；兩個零件都從未讀到對方的毛胚。
重建之後，粗解析度的數字變了¶
- 情況。 重建之後，1 mm 的切深峰值變了——圓錐台從 27.319 變成 27.227 mm，方錐從 23.140 變成 23.239 mm——而 0.25 mm 的值在發佈的位數內都沒變。
- 風險。 發佈一個任何全新建置都重現不了的數字。
- 怎麼發現。 只有粗解析度的數字動了，而且播放回報它讀取了快取的網格，而不是寫出一份。
- 解法。 快取比專案活得久，而且被以錯的解析度讀取；在重建或改變解析度之前先刪掉它。
- 證據。 用全新的毛胚網格，數值回來了：方錐的在盲建中；圓錐台的 27.319 mm，是在 HiNC 3.2.40 上於與機台無關的裝置上播放它的刀具路徑時得到的。
刀具路徑播放與寫出的程式不同——這是錯誤嗎？¶
- 情況。 步數與時間不同：圓錐台的程式多 39 步、多 0.36 s，方錐的程式少 144 步、少 0.95 s。
- 風險。 把快移的差異誤認為後處理錯誤，或者反過來。
- 怎麼發現。 把兩次播放並排比較。
- 解法。 刀具路徑播放以自己的 20,000 mm/min 計算快移時間，程式的
G00則用控制器各軸的快移速率；程式還會爬升到起始點並走過一次換刀，而刀具路徑播放是直接裝上刀具。 - 證據。 切深峰值一致到 0.00001 mm，而把方錐的刀具路徑再轉換一次，產生的程式逐位元組相同。
這份指示夠別人用嗎？¶
- 情況。 建案過程被記錄成一份指示。
- 風險。 一份只有作者自己照著做得出來的指示。
- 怎麼發現。 實際測試：另一個代理只拿到共用的建案指南與案例資料夾的副本。
- 解法。 它建出方錐的專案，與指示中每一個 1 mm 的數字都相符；它回報的四個不清楚之處都修正了。
- 證據。 它那次建置裡 HiNC 寫出的程式，與代理那次 HiNC 寫出的逐位元組相同。
拍圖時伺服器當掉了¶
- 情況。 第一次為拍圖打開 3D 檢視，伺服器程序就停了；它自己重新啟動、專案是關閉的，圖是空的。
- 風險。 讓其他代理共用的伺服器當掉，並發佈一張空白的圖。
- 怎麼發現。 圖上只有空白背景和一條 0.3 mm 的比例尺，伺服器回報沒有開啟的專案；它的日誌顯示兩個檢視同時啟動、圖形配置連續失敗四次，然後就當掉了。

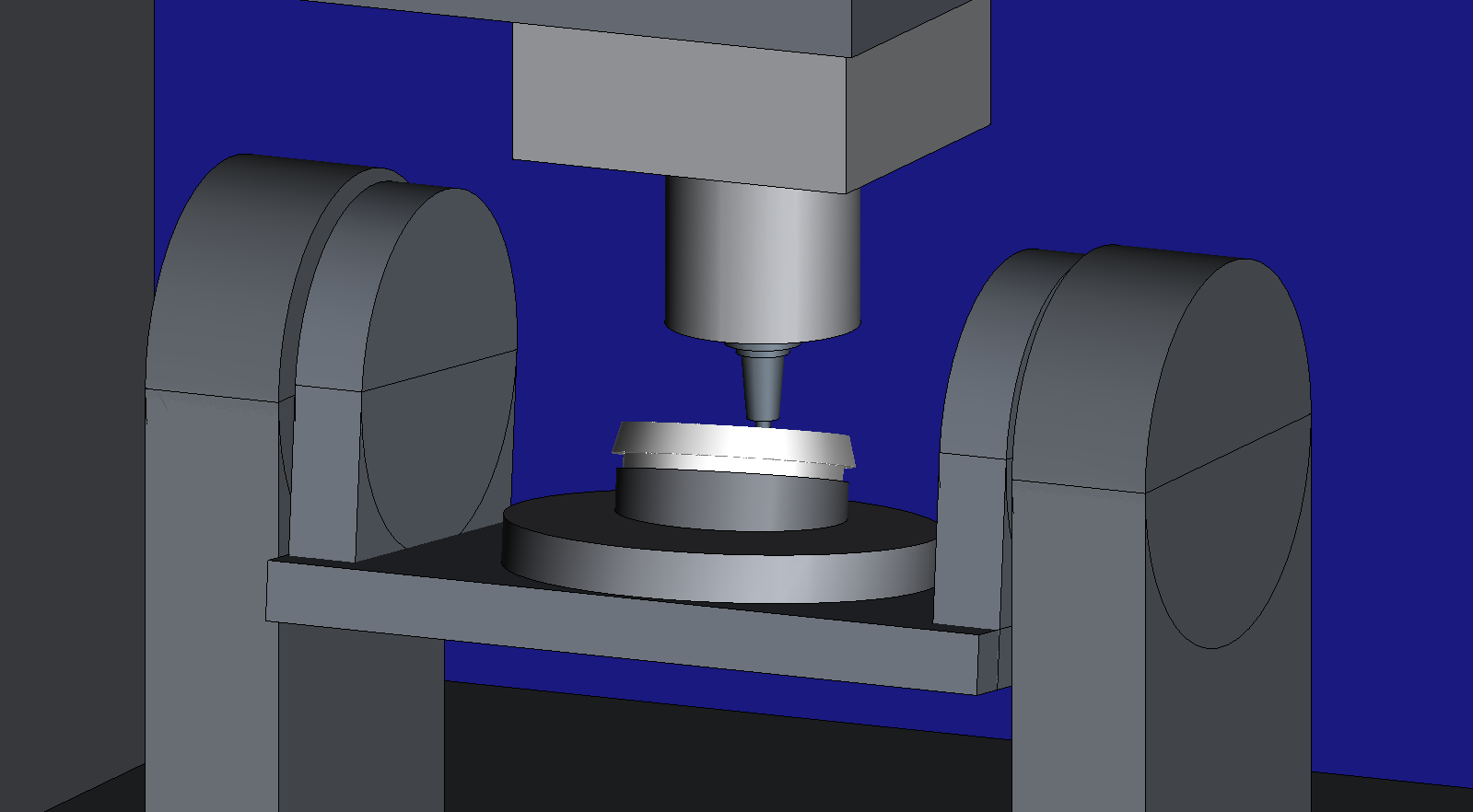

- 解法。 代理記錄下完成的零件，只重播一支重走精加工道次的短姿態程式，讓刀具停在切削中，並只打開一個 3D 檢視。
- 證據。 伺服器沒有再重新啟動，本頁的兩張 HiNC 畫面都來自那一次。第一次當掉的原因沒有查明。
結果與效益¶
這裡的一切都是仿真，沒有在真實機台上切過任何東西。在 HiNC 3.2.39 上量得。
| 量測 | 圓錐台 | 方錐 |
|---|---|---|
| 步數，刀具路徑在機台上 / 寫出的程式 | 36,981 / 37,020 | 29,786 / 29,642 |
| 切深峰值，1 mm / 0.25 mm | 27.319 / 26.936 mm | 23.140 / 22.892 mm |
| 仿真週期時間，刀具路徑 / 程式 | 271.90 / 272.27 s | 226.26 / 225.31 s |
| 寫出的程式中的旋轉軸 | B −25° 至 −5°，C 繞七圈，到 −2,538° | B +5° 至 +40.45°，C 約在 ±83° 之間（−83.19° 至 +83.19°） |
| 執行的行數，刀具路徑 / 寫出的程式——每個檔案的每一行 | 5,352 / 5,333 | 4,259 / 4,189 |
| 刀把與未切毛胚的間隙——由代理的腳本推得，不是 HiNC 量測的 | 9.9 mm | 11.7 mm |
| 光面刀柄與未切毛胚的間隙——同樣推得 | 4.0 mm | 7.3 mm |
| 刀具最低點對楔形夾具的頂面，零件座標——同樣推得 | Z −1.5 對 Z −12.7 mm | Z −2.34 對 Z −15 mm |
| 刀具與完成面最近的距離——同樣推得 | 0 mm：貼著，從不切入 | 0 mm |
機台上的每一次驗收播放都切到了毛胚、建出了幾何差異，並在沒有任何警告或錯誤下結束；每條刀具路徑在機台上的播放都寫出一支程式。在與機台無關的裝置上，HiNC 3.2.40 以 1 mm 播放兩條刀具路徑，都沒有警告，切深峰值也與機台播放相同：圓錐台 27.31894 對 27.31896 mm，方錐 23.140 mm。切深峰值是沿刀軸方向接觸的側刃長度——從刀具底部（在零件邊緣下方 1.5 mm）到毛胚頂面——不是徑向切深；較細的解析度更貼近毛胚的邊緣，所以峰值較低。
在 32 執行緒的伺服器上，播放花了多少：
| 圓錐台 | 方錐 | |
|---|---|---|
| 一次 1 mm 播放 | 20 到 35 s | 5 到 25 s |
| 一次 0.25 mm 播放，刀具路徑 / 程式 | 約 290 / 260 s | 約 140 / 150 s |
| 0.25 mm 下記錄的毛胚網格 | 177 MB | 8.5 MB |
| 伺服器程序的常駐記憶體，在 HiNC 3.2.41 上以 0.25 mm 重播程式 | 增加約 1.7 GiB，從 4.9 到 6.6 GiB，歷時 216 s；播放結束後的半分鐘內最高 6.8 GiB | 沒有記錄 |
- 給加工工程師。 解析曲面的五軸側銑不需要五軸 CAM 也做得到：代理寫刀位，HiNC 把它們轉成
G43.4程式，在刀軸改變的每一處帶上 B 和 C。在切任何金屬之前，仿真就抓出了容不下主軸頭的窄搖籃；HiNC 讀回的工件座標偏移與由裝夾算出的值對不上，讓代理找出它必須在 reset 之後讀取；代理拿機台的起始位置對照刀長，抓出會把刀具開進零件的起始點；刀把的間隙則由代理自己的腳本檢查。 - 給老師或學生。 讀一張只有數字的圖面；一個真實的運動學奇異點，以及傾角的選擇如何避開它；為什麼 HiNC 從刀具路徑寫 NC 時，程式原點應保持與工作台平行；以及一份乾淨的訊息清單不是證明——兩條獨立的路徑才是。
- 給評估這種做法值不值得的人。 在 32 執行緒的伺服器上，每次 1 mm 播放花 5 到 35 s，每次 0.25 mm 播放花 140 到 290 s；最重的一次——在 3.2.41 上以 0.25 mm 跑圓錐台的程式——讓伺服器程序的常駐記憶體增加約 1.7 GiB。刀具路徑腳本約 500 行 Python，只用一個數值函式庫。大部分的功夫花在上面那些難題上，而不是刀具路徑。
誠實的限制¶
- 假設的，不是量測的。 刃數與刃長、刀把、合金，以及毛胚與夾具的形狀，都是代理的選擇。機台是行程也取通用值的通用方塊模型，不是論文的機台：它回答幾何問題——搆不搆得到、旋轉範圍、干涉——不回答動態問題。
- 示範用的刀具路徑。 刀具路徑來自一支簡短的腳本，不是商用 CAM；它不最佳化切削接觸，除了曲面本身給出的以外，也不再平滑刀軸。
- 刀把間隙是代理自己的檢查。 刀把與未切毛胚的 9.9 / 11.7 mm、光面刀柄的 4.0 / 7.3 mm，來自腳本在每個刀位上的檢查；它們的證據是這項檢查，不是播放的碰撞清單。HiNC 的碰撞檢查回報有沒有干涉，不量還剩多少間隙，所以 5 mm 的餘隙只有腳本在查。
- 引擎不查的。 從刀位播放寫 NC 時，傾斜的程式原點會讓寫出的程式切在與機台播放不同的地方，HiNC 不發任何訊息（見難題〈程式原點放在哪裡〉）。
- 拍圖時的當機。 為拍圖同時啟動兩個 3D 檢視時，伺服器程序停過一次，原因沒有查明；之後只開一個 3D 檢視，就沒有再發生（見難題〈拍圖時伺服器當掉了〉）。
- 沒有建的。 15° 的圓錐台裝夾。
讀者可以帶到自己案例的¶
- 在執行之前寫下一次通過的執行必須呈現什麼，並讀訊息清單，而不只看狀態。
- 用兩種獨立的方式播放同一支程式並比較；一致就是證據。
- 出現碰撞時，先自己建機台的模型，再去改刀具路徑。
- 拿 HiNC 回報的東西對照自己算的：工件座標偏移對照由裝夾算出的值，碰撞範圍對照自己的運動學模型。
- 要讓 HiNC 從刀位檔寫 NC 時，讓程式原點保持與工作台平行：機台播放使用程式原點的完整方向，重播的 NC 只用工件座標偏移的平移。
- 只有粗解析度的數字動了時，懷疑某個快取的輸入。
來源與授權¶
- 來源。 S. Moylan, D. Blumenfeld, M. McGlauflin, R. Fesperman, M. A. Donmez, Evaluation of Proposed Test Artifacts for Five-Axis Machine Tools, Proceedings of the ASPE 2011 Annual Meeting, vol. 52, pp. 520–523——https://tsapps.nist.gov/publication/get_pdf.cfm?pub_id=909384。連結若搬移，可搜尋
Moylan "Evaluation of proposed test artifacts for five-axis machine tools"或NIST cone frustum truncated square pyramid five-axis。本案例用的那份檔案於 2026-09-27 從該連結下載、2026-09-29 核對仍相同，SHA-256 為a184d1c8a538318b418c6564e3a525dc433f3c42eed38bbf0a29b9ace0c4b266。 - 授權。 美國國家標準與技術研究院 (NIST) 的官方著作，在美國不受著作權保護——這是論文自己的註腳；見 NIST 的著作權聲明。
- 出處標示。 Artifact dimensions and cutting conditions after Moylan et al., National Institute of Standards and Technology (NIST), ASPE 2011. NIST does not endorse this case, HiNC or any product used here; the material is provided as is, without warranty.
- 修改之處。 本頁只重製了論文的圖 1——兩張圖面——從 PDF 裁切、未含圖說；其餘取自論文的都是數字。模型、毛胚、夾具與刀具路徑是依論文的圖面與條件為本案例製作的；機台與刀把是論文沒有描述的通用設備。圖表與剖面圖依 HiNC 寫出的程式與代理的腳本繪製。讀者請到 NIST 取得論文。
