專案 (Projects)

一個專案,就是一場仿真所依據的全部:工具機、主軸能力、環境與冷卻液條件、夾具、工件、刀具庫、控制器,以及任務所播放的 NC 程式。它是一個專案檔連同該檔案所在的資料夾,而選單列上的「檔案」下拉選單就是建立、開啟、儲存與關閉專案的地方。各個設備畫面與任務畫面都是對著當時開著的那個專案在編輯,所以換一個專案,會一次觸及它們全部。

位置

「檔案」下拉選單在選單列的左側,排在「偏好設定」與「說明」之前。它的第一列是一個唯讀欄位,放著開啟中專案的路徑——可以選取,所以能複製——在有專案開啟之前則顯示尚未載入專案。這個路徑是相對於服務啟動時所依據的管理者目錄來寫的,而不是寫成它在運行服務那台機器上的位置。

那一列是路徑唯一固定停留的地方;其他各處都是暫時的——不是某件事進行中畫出的一行字,就是某件事已經發生過的紀錄。專案動作進行中時,頁尾的背景作業區會把動作與路徑一起列出,寫成正在載入專案:…,其他項目各有對應的寫法。回報動作完成的快顯通知 (toast) 以該路徑作為它的副標 (caption),而那一行會在快顯通知消失後留在頁尾的「最近訊息」清單裡。服務持有的是一個開啟中的專案,而不是每個瀏覽器各一個,所以連到它的每一個瀏覽器都在處理同一個專案。

各項目的作用

項目 作用
新增 在選定的路徑建立一個專案並開啟它;該路徑若已有檔案則拒絕
載入 開啟既有的專案檔
重新載入 從專案自己的路徑重新讀取開啟中的專案,捨棄所有未儲存的內容
儲存 把開啟中的專案寫回它自己的路徑
另存新檔 把它寫到選定的路徑,該路徑隨即成為開啟中的專案
關閉專案 關閉它,讓應用程式處於沒有專案的狀態

「重新載入」、「儲存」、「另存新檔」與「關閉專案」在有專案開啟之前都是反灰的。「新增」與「載入」隨時都能選。

需要路徑的三個項目——「新增」、「載入」與「另存新檔」——會把共用的檔案瀏覽器當作選擇器開啟,篩選為 HiNC 專案 (*.hincproj)。它從不提供根目錄資源目錄:管理者目錄一定在,旁邊的專案資料夾則只在有專案開著時才出現。它開在管理者目錄——有開啟中的專案時,就停在該專案所在的資料夾。儲存時會強制加上副檔名,所以鍵入時沒帶副檔名的名稱,一樣會得到它。

專案究竟是什麼

專案檔是一份由參照組成的 XML 文件。只對這一個專案有意義的值直接寫在裡面;而那些會被共用、體積大或需要獨立編輯的部分——機構鏈、主軸能力、工件與刀具材料、切削參數、網格幾何——則以參照的形式指向放在它旁邊的檔案,每一個都以相對於專案檔所在資料夾的路徑命名。用文字編輯器打開專案檔,看到的是這些參照,而不是它們所指向的內容。

幾何檔或隨附檔案缺了都不擋載入,只有專案檔本身讀不到才擋(重要)

原始幾何或隨附檔案指向空無一物,都不會擋住專案開啟。「載入」與「重新載入」讀得到的就讀、讀不到的就回報,動作仍然回報成功。STL 缺少的原始幾何會以沒有幾何的樣子開起來。以參照指名的隨附檔案——機構鏈、主軸能力、某個材料、某組切削參數——不在專案檔所說的位置,或讀不到時,那個部分會保持空白,這一版不再讀取的舊形式切削參數檔(前刀面角度表,或不只一種刃形;CuttingPara-Legacy--NotOneSetFile)也一樣:不會有預設值被放進它的位置,參照會留在專案裡,所以儲存時會原封不動地寫回去,而把檔案放回原處再選「重新載入」就能還原。需要這個缺少部分的東西,會在程式播放時被略過,並附上一則寫出檔名的訊息。專案檔本身是例外:讀不到的專案檔——被鎖住、格式錯誤,或在「重新載入」讀它時已經不見——會讓動作失敗,之後沒有任何專案開著。「載入」與「重新載入」會在讀檔之前先釋放開啟中的專案,所以兩個專案的網格絕不會同時佔在記憶體裡;把檔案放回去再載入一次,就是復原的方法。原始幾何所指名的網格幾何 .wct 檔更安靜:載入既不開啟它、也不提起它,關於它的第一句話,是網格幾何第一次被需要時才發出的一則警告。當載入帶著缺口成功了,那則訊息是唯一說出實情的東西,而且它不是保存在執行的訊息所保存的地方:見專案載入引發的訊息。

因此,說專案是一個資料夾,至少和說它是一個檔案一樣貼切。把專案複製到另一台機器、把它封存起來,或交給別人,都意味著要帶走整個資料夾。

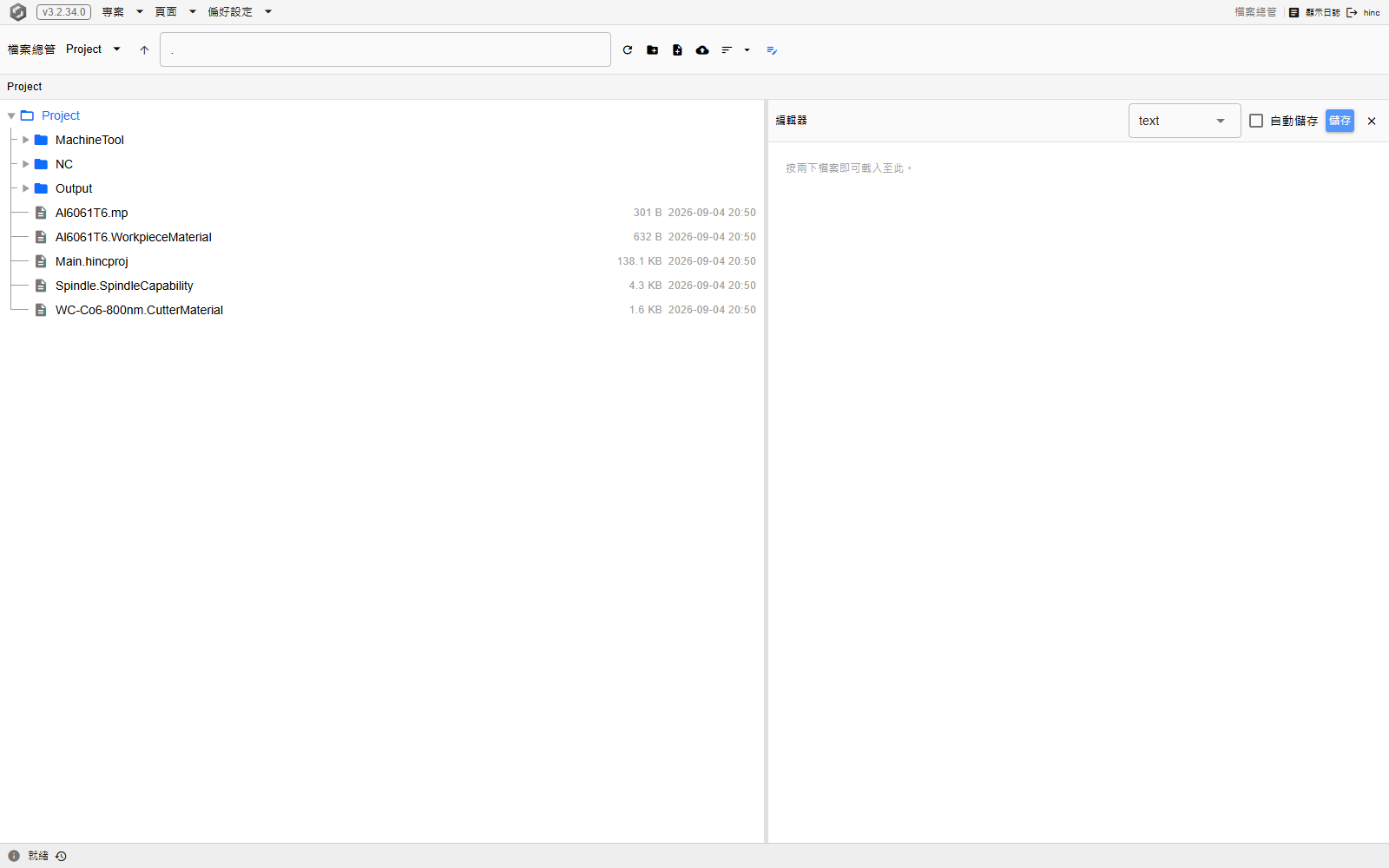

下圖是示範專案自己的資料夾,位於 /util/file-explorer/Project。檔案總管的根目錄選擇器在頁面名稱旁邊,設為專案資料夾——只在有專案開著時才存在、並解析為存放開啟中專案檔那個資料夾的根目錄,網址裡寫作 Project——路徑框則讀作 .,即根目錄本身。最上面是三個資料夾 MachineTool、NC 與 Output,底下是五個檔案:切削參數與工件材料、146.9 KB 的專案檔本身、主軸能力,以及一個刀具材料。右側窗格是檔案總管的文字編輯器,正等著有檔案交給它。

檔案總管在根目錄「專案資料夾」下顯示開啟中專案的資料夾:根目錄選擇器、麵包屑與樹的最上一列都讀作「專案資料夾」,路徑框讀作「.」;MachineTool、NC 與 Output 三個資料夾在上,其下是五個帶著大小的檔案,其中有 146.9 KB 的專案檔,以及分別以一組切削參數、一個工件材料、一個主軸能力與一個刀具材料命名的四個隨附檔案;右側的「編輯器」窗格是空的,只提示按兩下檔案即可載入至此

Warning

另存到一個新資料夾,可能產生一個連一支自己的程式都找不到的專案。「另存新檔」會把專案檔所參照的隨附檔案——機構鏈、主軸能力、各個材料、切削參數,以及設備與工件所指名的 STL 網格——寫進新資料夾,放在相同的相對位置。有兩樣東西只以路徑的形式跟過去、背後什麼都沒有:網格幾何 .wct 檔,它根本從來不會被寫出;還有專案開啟時就已經缺少的 STL,它會被刻意保持缺少的狀態,而不是換成一個空檔案。任務所播放的 NC 程式同樣不會被寫出:專案把每一個都記成路徑,而儲存這一側沒有任何東西會複製檔案。也沒有任何東西會改寫那些路徑,所以存下來的專案仍然要求 NC/…,如今是在新資料夾底下,而沒有任何東西把它放到那裡。程式得用手動的方式帶過去,或者把「另存新檔」對準一個已經放著它們的資料夾。

執行把輸出寫進去的那個資料夾也是以同樣方式命名的,但它不是同一類的相依項:沒有任何東西必須先把它放到那裡,因為各個寫入者會在開啟中專案原本讀自的那個資料夾底下,按需建立它。「另存新檔」不會搬動它,也不會搬動執行讀取 NC 程式的那個資料夾:在專案從新路徑重新開啟之前,執行都在它原本所在的那個資料夾底下讀 NC 程式、寫輸出,而各畫面——根目錄專案資料夾也在內——列出的是新資料夾。

專案變更對視窗其餘部分的影響

「新增」、「載入」、「重新載入」與「關閉專案」,每一個都會丟掉瀏覽器已經建好的每一個畫面,對著之後的專案(不論它是什麼)重建,另存到與目前開啟位置不同之處的「另存新檔」也一樣——正是這一點,讓任何畫面都不會顯示出某個已不再開啟的專案的值。挑到的正是目前已開啟專案的「載入」,會和「重新載入」一樣重建:檔案在服務上再讀一次,各畫面依它重建。「儲存」,以及另存回目前已開啟路徑的「另存新檔」,什麼都不重建。應用程式視窗從框架這一側陳述同一條規則,並說明重建會讓一個帶著未儲存狀態的畫面付出什麼代價。

一項變更會傳到連到服務的每一個瀏覽器,而不只是發出它的那一個。「新增」、「載入」、「重新載入」與「關閉專案」會向它們全部宣告,每一個這樣的瀏覽器都會重建——「重新載入」之後,或載入已經開啟的專案之後也一樣,雖然它的路徑沒有變。

存到別的位置的「另存新檔」也以同樣的方式宣告,時間在檔案寫好之後:每一個瀏覽器都把它的「檔案」下拉選單移到新路徑上,並在新路徑上重建各個畫面。存回目前已開啟路徑的「另存新檔」什麼都不宣告。「另存新檔」不做的事,是把專案換掉:服務繼續處理它持有的那個專案,只是名字換成新的,所以瀏覽器為開啟中專案保留的東西撐得過這次重建——步變數或著色樹尚未套用的修改,以及頁尾工作階段條上的各行。

專案變更也會關掉在它之前針對專案開啟的東西。會作用在專案上的確認與名稱提示框——要確認的刪除、為新資料夾或新檔案輸入的名稱、要切換過去的控制器品牌;STL 預覽的儲存確認除外——以及「檔案」選單為「新增」、「載入」或「另存新檔」開啟的檔案瀏覽器,在變更所到的每一個瀏覽器裡都會關掉,並出現警告專案已變更,對話框已關閉,沒有套用任何變更。某個畫面自己開的檔案瀏覽器(例如物件管理的)則隨那個畫面重建而關掉,不出警告。檔案總管不論是在它自己的頁面上、還是在檔案瀏覽器裡,都只寫進它列出的那個資料夾:它在根目錄專案資料夾底下的每一個動作——「新增資料夾」、「新增檔案」、「上傳」、「解壓縮 ZIP」、「重新命名」、「產生副本」、「刪除」——送出前的最後一刻都會檢查這個根目錄是否仍指著那個資料夾;不是的話,什麼都不送出,頁面會說專案已變更,沒有對「…」做任何動作。檔案總管的頁面重建時還在等著送出的自動儲存,也以同樣的方式擋下,頁面並說專案已變更,「…」未儲存的修改已捨棄。——重建拿走任何編輯器的修改時,說的都是這一句。

瀏覽器得到通知之前的那段時間也涵蓋在內,對象是依根目錄專案資料夾指定檔案的請求。從服務上發生變更,到它的宣告抵達某個瀏覽器為止——平常只是一瞬間,該瀏覽器的狀態連線斷掉、正在重新連線時可長達數十秒——那個瀏覽器裡的檔案總管,以及任何依這個根目錄讀寫檔案的畫面,每一個這樣的請求都帶著它認為這個根目錄所指的資料夾。一旦「新增」、「載入」或「另存新檔」把專案移到了別的資料夾,服務就拒絕這樣的請求、什麼都不做,畫面會說專案已變更,沒有做任何動作。瀏覽器也立刻向服務詢問開啟中的是哪個專案,並依它重建各個畫面。下載是開在新分頁裡的,這次拒絕改顯示在那個分頁;Markdown 檔裡的圖片則不畫。這兩種都不會讓瀏覽器去詢問:它要等下一個被拒絕的請求,或等那則宣告。「重新載入」、載入同一資料夾裡的另一個專案,以及另存成該資料夾裡另一個檔案的「另存新檔」,都不會因資料夾而讓請求被拒絕——資料夾以服務的拼法比對,所以在 Windows 上,只改了資料夾大小寫的路徑也算另一個資料夾。

有三類請求不受這樣的把關。不知道有任何開啟中專案的瀏覽器所送出的請求——服務的第一則消息抵達它之前,或收到的消息說沒有開啟中的專案之後——在服務當時所指的資料夾底下動作;在那第一則消息之前打開的檔案瀏覽器,也會把那則消息所說的專案當成它打開時的專案,即使那是另一個瀏覽器在這段期間載入的。執行頁程式分支所顯示的程式內容,以及「程式檔案」命令路徑欄位下方的橫幅與預覽,依命令所存的路徑、在當時開啟的那個專案的資料夾底下讀取程式。物件管理的「載入」與「另存新檔」,以及其他以絕對資料夾指定檔案的請求,用的是瀏覽器記得的那個資料夾。

同一段時間也涵蓋畫面對專案所做的變更,不只是它的檔案。畫面送出的每一項變更——刀具的一個值、任務命令、著色樹或步變數、控制器的表、拓樸欄、幾何、替專案挑的材料或 STL 檔——都說明送出時瀏覽器開著的是哪個專案。一旦另一個瀏覽器或腳本以「新增」、「載入」、「重新載入」或「關閉專案」換掉了那個專案,服務就拒絕這項變更、什麼都不做:畫面的通知說出當時在做什麼,並說專案已變更,沒有做任何動作。瀏覽器也立刻向服務詢問開啟中的是哪個專案,各畫面依它重建。之後才開啟的專案裡,什麼都不會被寫進去。「另存新檔」沒有換掉專案,所以在這裡什麼都不拒絕。

這並不涵蓋所有東西。「檔案」下拉選單自己的項目與執行的控制,作用在它們抵達時開啟中的專案上:在還沒得到變更通知的瀏覽器裡選的「儲存」、「重新載入」或「關閉專案」,或開始執行,都作用在現在開啟的專案上。服務的第一則消息抵達瀏覽器之前送出的變更,不說明任何專案,照舊處理。瀏覽器得到變更通知之後畫面才送出的變更,說的是新的專案,不會被拒絕;先等一下才送出的畫面——「腳本」命令的文字、時序圖的範圍與顏色欄位、拓樸欄排隊等著的編輯——自己會檢查專案有沒有變,變了就什麼都不送。畫面重建時欄位裡已輸入、還沒儲存的值,或是像其他變更一樣被拒絕,或是說明已捨棄,或是——大多數的數字欄位與部分名稱、備註——隨畫面一起丟掉,什麼都不說。另外,大檔案正被讀進專案時——STL、毛胚檔、工具機——「新增」、「載入」、「重新載入」或「關閉專案」會等它,最多十秒,然後以另一項專案操作正在進行中,請稍後再試。被拒絕。

「新增」、「載入」、「重新載入」、「儲存」、「另存新檔」與「關閉專案」一次只進行一個。第一個還在執行時再要求第二個,會被拒絕而不是排隊,而拒絕是以一則警告送達,寫著另一項專案操作正在進行中,請稍後再試。「關閉專案」和其他五個一樣會佔住這一輪:「載入」還在讀取時要求「關閉」會被拒絕,「關閉」還在拆除專案時要求「載入」也一樣。

丟失工作成果

沒有任何東西在追蹤開啟中的專案是否有未儲存的變更。選單列或路徑列上沒有任何記號表示專案已被編輯,「重新載入」與「關閉專案」前面沒有任何提示,而關閉或重新整理瀏覽器分頁,更是完全沒有任何東西擋著。「重新載入」與「關閉專案」都會把服務持有而尚未寫出的內容丟棄,無聲而且立即;事前先「儲存」是唯一能留住它的辦法。

「另存新檔」同樣什麼都不問。它的對話框開在開啟中專案自己的資料夾、已經填好開啟中專案自己的檔名,而沒有任何東西檢查所選路徑是否已有檔案:確認就會覆寫那裡原有的任何東西。因此,照著預先填好的名稱直接確認,會覆寫目前開啟的專案——這無害,因為那正是「儲存」做的事——但同樣的一次確認若落在另一個資料夾裡,就會同樣無聲地覆寫另一個專案。「新增」是唯一會拒絕的項目:它不會在已有檔案的位置建立專案,並把這件事當作錯誤回報,其訊息可能帶出完整的位置。

建立之前

在專案能被建立之前要向機台擁有者蒐集的資料,自成一份清單:專案資料盤點清單。各個部分之後組合起來的順序,則見專案建構。
