開始與逐步執行 (Starting and Stepping)¶
六個按鈕與四個按鍵驅動一次執行。它們各自做什麼,三言兩語就說得完;某一刻按得下的是哪幾個,才是值得學的部分,因為按鈕能不能按,正是在告訴你執行實際上走到了哪裡。
位置¶
位於 /execution 的執行頁面。傳輸列位於左側停靠欄中控制樹窗格頂端的執行標頭裡,在任務、程式、步變數與步著色四個根節點之上,執行狀態徽章在它的右端。不論樹選取了什麼,它都在那裡——所以你在編輯某個任務命令時仍然按得到它——而控制樹那一列收合時,它的按鍵也照樣有效。這一頁上它恰好只有一個,而把 F5 到 F8 綁定起來的就是它。
六個控制項¶
| 控制項 | 按鍵 | 作用 |
|---|---|---|
| 開始 / 繼續 | F5 | 開始執行,或讓已暫停的執行繼續 |
| 暫停 | F6 | 讓執行停在原處 |
| 執行單行 NC | F7 | 讓程式前進一行 |
| 執行單步 | F8 | 前進一個加工步 |
| 停止 | — | 結束執行 |
| 重置 | — | 把工作階段倒回起點 |
「開始」與「繼續」是同一個按鈕,不是兩個:從頭開始時它寫著開始,執行暫停之後則寫著繼續。兩個單次前進的按鈕共用一個圖示,靠角落的一個小字母分辨——L 代表一行,S 代表一步。「停止」與「重置」沒有按鍵。
「重置」在背景進行倒回:進行期間按鈕上顯示一個轉圈圖示,應用程式的其餘部分照常可用。
一行不是一步¶
之所以有兩個單次前進的按鈕,是因為這兩種單位對不齊。程式的一行可以產生許多加工步——在精細的加工解析度下,一段長的移動就是好幾十步——而另一行卻一步也不產生,因為選擇座標系或冷卻液碼是一個底下沒有運動的單節。所以前進一行與前進一步,會停在不同的地方。
跟著程式走時,用執行單行 NC:它停在下一行開始的地方,也就是你正在讀的程式文字改變之處。跟著切削走時,用執行單步:它停在機台做的下一件事上,而這正是步資訊欄與時序圖所依據的單位。一步一步走過一段長的移動,就能看著一刀切削逐漸成形;一行一行走則會直接跳過它。
什麼時候能按什麼¶
在兩件事成立之前,整條列都是死的:已開啟一個專案,以及這一頁的 3D 畫布已連上服務。第二件很容易被忽略——把執行引擎綁到這一頁的正是這條連線,所以畫布一旦斷線,即使專案明明已經載入,每個傳輸按鈕也都是反灰的。要確認這一點,就看選單列上的連線標記。
兩者都就位之後,能不能按就跟著執行狀態走:
| 控制項 | 執行處於下列狀態時可用 |
|---|---|
| 開始 / 繼續 | 就緒,或已暫停 |
| 暫停 | 執行中 |
| 執行單行 NC / 執行單步 | 就緒,或已暫停 |
| 停止 | 執行中、已暫停或已完成 |
| 重置 | 只要有專案開著,任何時候都可以 |
正在進行的執行,沒有任何東西能讓它逐步前進。執行進行中時,兩個單次前進的按鈕都不可用,所以要逐步走過你正看著的東西,做法是先暫停、再逐步。這是表中最有用的一點:按鈕並不是在拒絕你,而是在告訴你執行還沒停下來。

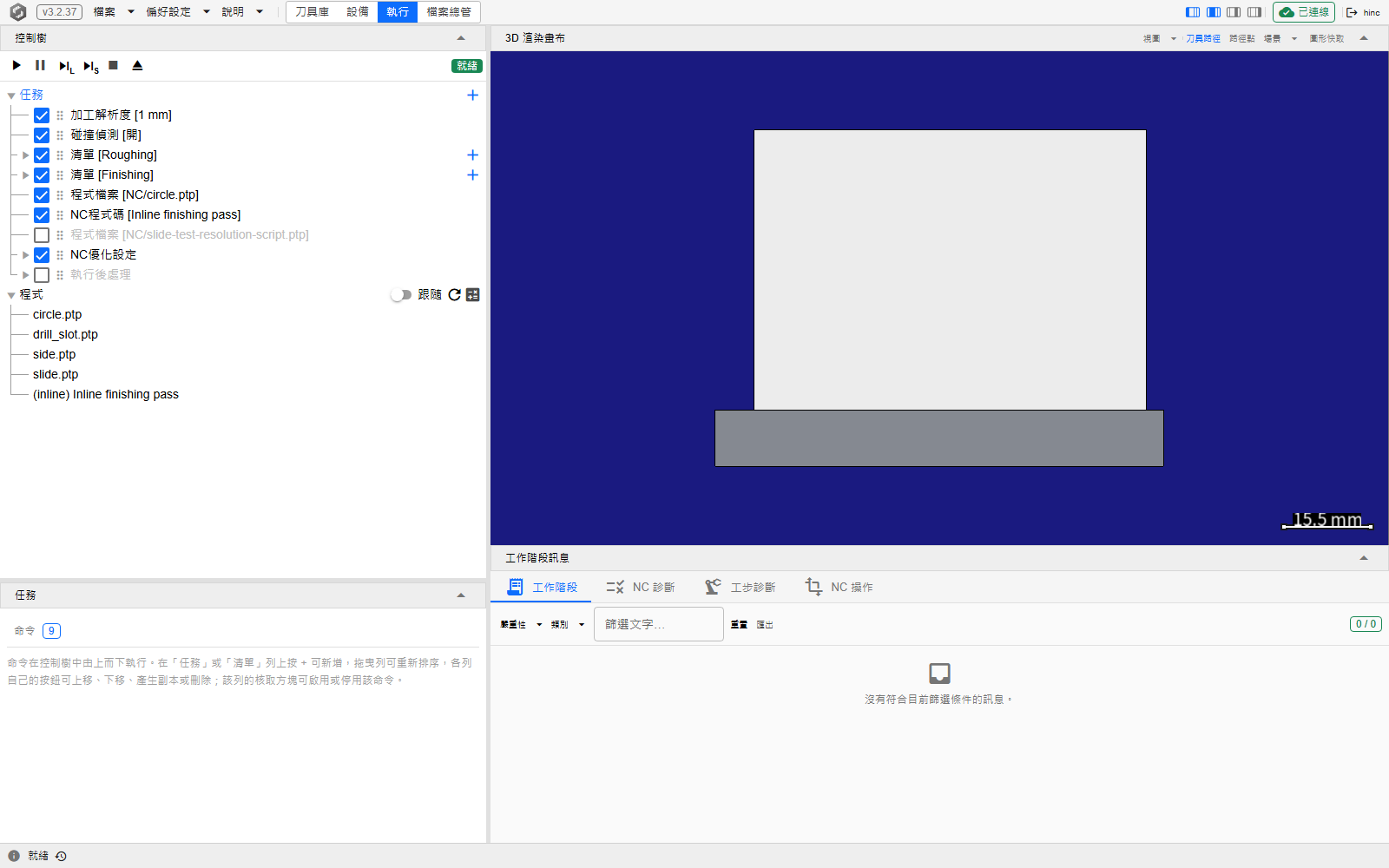

靜止時的傳輸列,位於 /execution,示範專案已開啟、還沒有執行過任何東西。「開始」、兩個單次前進的按鈕與「重置」都可用;「暫停」與「停止」反灰,因為沒有執行可以暫停或結束——而兩個單次前進的按鈕帶著用來分辨它們的 L 與 S。執行標頭右端的徽章讀作就緒,畫布上的方塊還沒被切削。

重新開始:先重置¶
「停止」與「開始」都不會把工作階段倒回去;只有「重置」會。一次執行結束時,「開始」不可用,「停止」仍然可按,而在已完成的執行上按「停止」,會讓徽章回到就緒,也讓下一次「開始」成為 RESET 之後的開始(見停止之後再開始)——工作階段仍保留加工後的工件、它的步與它的訊息。以「停止」提早結束的執行也是同樣的狀態,而它到達之處以下的那些列——階段末記錄、執行後作業——從未執行。「停止」落在的那一列,會在它的下一個檢查點結束:程式在它的下一個加工步之前結束,所以正在播的單節剩下的部分不會播——除非那剩下的部分不再走步、也不設定新的進給、轉速或刀具,那時這個單節會播完;執行後作業在下一項輸出之前;NC 優化在它自己的下一個檢查點。「腳本」自己的各行會一直跑下去,除非其中某個呼叫把它結束:播放或 NC 優化會在那裡結束腳本,而「重新計算步驟物理量」會以取消收場並返回,寫出步檔案或取樣檔案則不看「停止」,所以腳本會接著跑下一行。「腳本」回傳的動作會像其他列的一樣播放:「停止」會在它落在的那個動作之後結束它們。
從那裡按「開始」,會在那個工作階段之上把任務再播一次。程式去切一個已經切過的零件,而每一筆「首次讀取,否則寫入」記錄都看到已經產生的步,於是寫入而不是讀取:第 0 階段的記錄把快取的毛胚換成加工後的零件,之後每一次執行都從已經切過的毛胚開始,直到那筆記錄自己的重設刪掉那個檔案為止——見能接續的任務。所以兩次執行之間要按重置,並從它留下的就緒開始。
透過 HTTP 時沒有按鈕會反灰,開始的呼叫同樣不會重置:自動化的重播會先重置、再開始,然後等它自己的那次執行結束——專案建構就是這個順序。
停止之後再開始¶
「停止」等於按下控制器的 RESET 鍵。「停止」之後再按「開始」——不論按「停止」時執行是在進行、已暫停還是已完成——會從機台停下的地方,以 HiNC 的程式結束 RESET 狀態(仿照控制器按下 RESET 之後的狀態),把任務再播一次:第一支程式開始時,就像接在被停下的那支程式的 M02 / M30 之後一樣(程式結束會取消哪些東西,見通用 NC 碼支援)。
- 取消:刀長補正,連同刀尖點控制——Fanuc 的
G43/G44/G43.4、Siemens 的TRAORI、Heidenhain 的M128/FUNCTION TCPM,而 Siemens 的D與 Heidenhain 的TOOL CALL帶的刀長補正保留;刀具半徑補正(G41/G42;HiNC 保留D號);傾斜工作平面或座標旋轉;固定循環,以及 Heidenhain 上以CYCL DEF定義的循環;極座標插補(G12.1);模態巨集(G66);局部座標系(G52);以及揮發性變數(#100–#499;Heidenhain 為Q200起)。 - 保留:運動模式、絕對或增量定位、平面、進給模式與進給率、工件座標系(
G54–G59)、路徑平滑、Heidenhain 的基準點偏移、鏡像、圓心(CC)與M126,以及刀具。主軸與冷卻液維持執行留下的狀態;程式自己的S、M3/M4/M5與M8/M9,與那個狀態不同的才會生效。哪些保留、哪些取消,是 HiNC 的選擇,各家控制器共用這一套;每家控制器自己的 RESET 各有它保留或還原的一套——見HiNC 與控制器的差異。 - 從哪裡開始:機台最後執行的那段運動停在哪裡,就從那裡開始,主軸上是當時的那把刀。執行在那段運動之前已預讀、還沒切削的部分——單節,連同其中的換刀——都會丟掉,就像控制器丟掉它預讀的單節。在這次「開始」之前,畫布顯示的是執行走到的位置;「開始」會先把機台擺回那一點。
它退回的那一點,是切削已經跑完的最後一段運動,所以取決於按下「停止」時切削追上了多少:執行最多比切削超前約 120 步,所以這一點最多可能比畫布上的刀具落後約 120 步。執行超前這麼多時就落後這麼多,切削比執行慢時這是常態;開著碰撞偵測時,執行在懷疑刀具會碰到還沒切的毛胚的地方會等切削追上來,所以常常少一些。要從畫布上刀具所在的地方重新開始,先「暫停」,等切削追上來(毛胚不再變化)再按「停止」。「停止」之後的那次執行裡,第一個不切削的重新定位——CL 的 FROM 或換刀、腳本的 teleport——會在它的目標處重新開始切削:機台停下的地方到那一點之間不掃出任何東西。若設定在「停止」之後換掉了機台,這次「開始」改從機台目前的位置開始,並在工作階段分頁說明(Play-Resume--PoseNotPlaced)。
「停止」之後,執行已送出、還沒建好的那些步——通常最多 122 個:等著切削的最多 120 個、正在切的那一個,以及執行正要送出的一個;切削之後的階段落後時會更多——永遠不會建:3D 畫面的刀具路徑上它們那一段保持尚未著色的步的淡紫色,直到「重置」把它清掉;帶狀圖的 x 軸是步索引時把它們留空、是時間 (s)時沒有它們的點;沒有重置就再按「開始」時,它們成為中間的一段空白。其中最前面的幾步可能已經切過毛胚:下一次執行出發的那一點可能落在這段尾巴裡。
跑到結束、沒有「停止」的執行,會把它的位置與模態狀態交給下一次執行——它若以 M02 / M30 結束,程式結束會取消的那些除外——這是把一份工作拆成好幾個檔的任務所需要的。「停止」之後呼叫腳本的 PowerReset() 或切換控制器品牌,不會讓機台回原點:下一支 NC 程式從機台停下的地方、以開機時的狀態開始;CL 或 CSV 檔則照新工作階段的做法,由第一筆記錄重新定位機台。之前沒有「停止」時做這兩件事,機台留在原處,下一支程式的運動卻從原點位置內插,所以第一步會跳過去,和以前一樣。因錯誤而結束、或被授權截短的播放(不能暫停的播放,例如透過 HTTP 要求的播放)算是被停下:下一次以程式結束 RESET 狀態、從最後執行的那一步開始。腳本對 RunNcFile 或 RunNc 的 foreach 在程式結束之前以 break 離開,也一樣。沒有「停止」時什麼都不擺回:兩次執行之間編輯設定之後,機台停在設定擺的位置,下一支程式則從上一支的最後一個單節接下去,和以前一樣。「停止」之後,「開始」會把機台擺回停下的姿態,蓋過這中間設定裡改過的軸位置。
只有重置——或任何結束工作階段的動作——會讓機台回到原點位置、讓工作階段回到起點。腳本的 ResetRuntime() 也會讓機台回到原點,下一次執行從那裡開始,但工作階段繼續。
「停止」之後的程式結束 RESET,以及把機台擺回停下的姿態,都是預設 NC 解譯器的做法。舊版 NC 解譯器(由腳本把 EnableSoftNcRunner 設為 false 來選用)兩者都不做:它的下一支程式沿用被停下的那支程式留下的模態狀態接下去。
已知問題。「停止」留下沒建好的步(上面說的淡紫色尾巴)之後,工作階段的 NC 優化(OptimizeToFiles)會失敗;沒有重置就再按「開始」、播到結束之後也一樣:工作階段分頁顯示 NcOpt--Exception,內容是 Object reference not set to an instance of an object.,接著是 Total 0 files optimized.,不寫出任何檔。「停止」之後再「開始」(包括在已完成的執行上按「停止」)時,NC 優化或 CL 轉 NC(ConvertClToNcFiles)也可能把被停下的執行已播過的部分和整段重播寫進同一個輸出檔,就像同一個工作階段把同一支程式播兩次時一樣。要保留優化或轉換的輸出檔,請先按重置再執行。
HiNC 與控制器的差異¶
控制器的 RESET 保留什麼,隨控制器與它的參數而不同,沒有一家剛好是上面這一套。
- Fanuc。參數
CLR= 0 的 Fanuc 控制器在 RESET 之後保留固定循環與二維的G68;G68.2與三維的G68只在D3R(No. 5400#2)為 1 時保留,G43.4的向量只在LVK為 1 時保留;刀尖點控制與傾斜工作平面一起用時,這些一概不保留。RLC與WZR都為 0 時,它也保留局部座標系(G52)。HiNC 則像程式結束時一樣把這些全部取消,所以要在「停止」之後重新開始的程式,要自己再設定這些。Fanuc 控制器在 RESET 時也會清掉路徑平滑(G05.1),揮發性變數只清#100–#199,而且要重新指令D號(CFH= 0 時 RESET 會清掉它)。 - Siemens。出廠設定的 Siemens 控制器會把各 G 群回到 RESET 值(機械資料
MD20150,含G500),刀長補正與刀刃(D號)也回到它們的 RESET 值(MD20120、MD20130),S 歸 0,F 回到預設值(MD22410);HiNC 則保留工件座標系、定位模式、路徑平滑、進給率、主軸轉速、刀具,以及D號與它帶的刀長補正。 - Heidenhain。Heidenhain 控制器有兩條路。不重設、直接從程式開頭重新開始時,全部保留:
M128、PLANE傾斜、旋轉、基準點偏移、鏡像與圓心(CC)。按 Reset program,或重新選取程式,則全部丟掉,基準點偏移與鏡像也一起。HiNC 兩條都不照:它取消M128、傾斜與旋轉,保留基準點偏移、鏡像與CC。Heidenhain 控制器也保留Q200起的參數;它在程式結束時重設M126,HiNC 則在END PGM與「停止」之後都保留M126。 - 主軸。Siemens 控制器在 RESET 時會停止主軸,Fanuc 會清掉 M 碼的輸出;HiNC 讓主軸繼續轉,所以在自己的
M3之前就切削的程式,會像主軸開著一樣執行。 - CL 檔沒有自己的退刀與安全接近:同一把刀、沒有
FROM時,「停止」之後的第一個GOTO從機台停下的地方直線出發,常常穿過毛胚,HiNC 會報出帶後處理器接近段的程式不會有的切削或碰撞。 - HiNC 自己的慣例。上面的規則有四條是 HiNC 的,不是機台的。
PowerReset()之後從停下的姿態開始,是有絕對位置檢出器的機台的做法;用增量式檢出器的機台,開機後要先回歸參考點。機台從它所在的地方開始下一支程式,HiNC 則在之前沒有「停止」的PowerReset()或切換品牌之後,從原點位置內插下一支程式。「停止」之後在設定裡改過的軸位置,相當於用手移動了軸,在機台上下一支程式會從那裡開始;HiNC 的「開始」則把機台擺回停下的姿態。還有,控制器在沒有M02/M30的檔案結尾會停下——Fanuc 控制器發出警報 PS5010——要先 RESET 才能再「開始」,HiNC 則把模態狀態交給下一個檔,這是把一份工作拆成好幾個檔所需要的。
讀執行狀態¶
狀態位於執行標頭的右端、傳輸列旁邊,是一個有顏色的徽章——就緒、執行中、已暫停、已完成——固定在樹的上方,所以不論你把樹捲動多遠,它都留在視野裡。左側停靠欄被拉窄時,按鈕會比徽章先捲出視野:執行狀態是調整大小時最後才被藏起來的東西。沿著視窗底部的頁尾,承載的是工作階段自己的訊息。

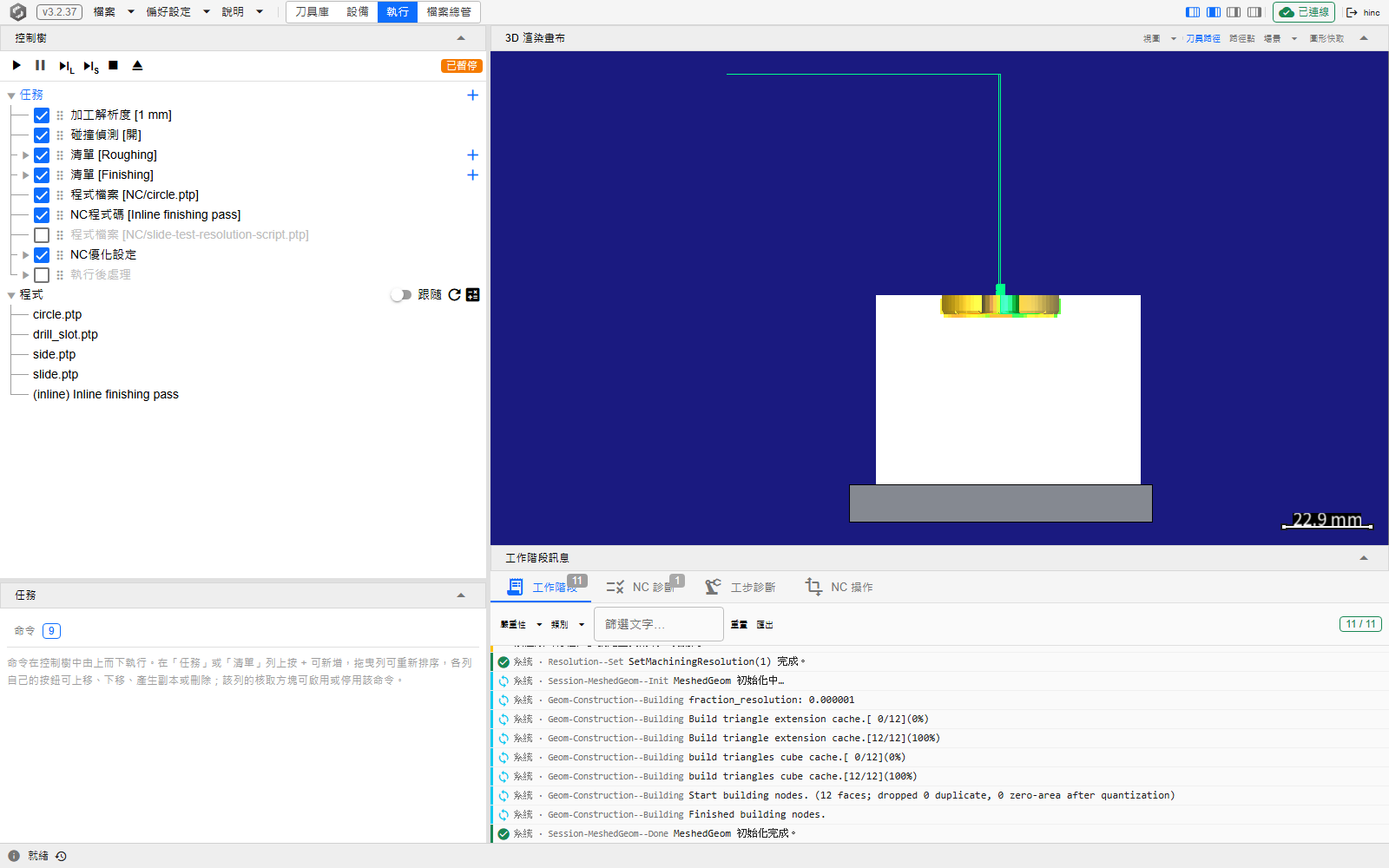

同一頁,任務在中途暫停。徽章以橘色讀作已暫停,「暫停」是灰的,「停止」加入了可按的行列——所以單看這條列,就知道有一次執行開著、而且停住了。畫布上,執行到目前為止畫下的刀具路徑現在疊在方塊上,而它下方的工作階段資訊分頁正在計數執行回報了什麼:工作階段的標籤旁是 11,也就是載入與執行兩者合計寫下的訊息;NC 診斷旁是 1,剖析器提出的那一則;工步診斷與NC 操作則沒有則數。

已暫停徽章也可能是授權造成的。授權可以限制自執行環境上次重置以來的加工步數;到達上限時,執行會停在它拒絕的那一步,而工步診斷帶著錨定在那一步的錯誤 MachiningStep--LicenseCapReached,說明這件事。什麼也不會丟失:重置把工作階段倒回去並從零重新計數,繼續則再次要求同一步——所以期間若上限已被解除,執行就不留空隙地接著走;仍然生效的上限則會再次讓它暫停,不重複那則訊息。停止之後再按開始,上限仍已達到、中間又沒有重置,就會在工作階段分頁重複那則錯誤,並在它的第一步暫停。沒有這樣的上限時,什麼也不會改變。這個上限是什麼——在授權對網格寬度的上限之外——見網格解析度。
已安裝的 HiNC 的雲端版以雲端帳號授權,還會因其他授權原因暫停,各在暫停的那一步附上自己的訊息。MachiningStep--LeaseExpired:在手上的授權用完之前——最多是上次成功同步後一小時——一直沒有同步成功;同步一旦成功,執行就從暫停的那一步自己繼續。MachiningStep--LeaseEnded:授權伺服器結束了這台電腦的授權——帳號在另一台電腦被接手、密碼改過了、授權到期或被收回,或要先同意授權伺服器新的條款,訊息括號裡的字會說明是哪一種——執行會一直停著:請登出、重新登入(授權到期的話,先輸入新的啟用碼),再播放一次;遇到 consent-required 時則改為關閉 HiNC 再開,登入頁會請你同意。授權在執行途中到了到期日時,暫停的訊息同樣是 MachiningStep--LeaseExpired,而這種暫停不會自己解除。在免費方案下,帳號的步數也可能讓執行暫停。MachiningStep--LeaseStepsExhausted:授權在上次同步時替這台電腦預留的步數已用完,下一次同步——大約一分鐘內——帶來更多步數後,執行就自己繼續。MachiningStep--WeeklyQuotaExhausted:帳號最近 7 天的步數已用完,UTC 午夜回補之後,同步帶來步數時執行就自己繼續。MachiningStep--TrialGrantExhausted:電子郵件還沒驗證的帳號用完了一次性額度,驗證電子郵件、下一次同步帶來步數之後,執行就會繼續。MachiningStep--LicenseCapReachedUnverified:電子郵件還沒驗證的帳號的步數上限,取代 MachiningStep--LicenseCapReached 出現;重置和越過那個上限時一樣有效,電子郵件驗證、同步提高上限之後,繼續也可以。這些情形都見用雲端帳號登入。
按鍵,以及它們在哪裡停止作用¶
F5 到 F8 只在執行頁面是螢幕上那一頁時才綁定。在其他每一頁上,F5 是瀏覽器自己的重新整理,而在這一頁上有兩種情形也是如此:某個按鍵所驅動的按鈕在那一刻不可用時,以及焦點在文字欄位裡時。
Warning
這個例外在執行期間對 F5 的影響最大。執行進行中時「開始」不可用,所以這個鍵會落到瀏覽器手上,頁面重新載入,工作階段也跟著沒了。先用 F6 暫停。
