檢視一個步 (Inspecting a Step)¶
時序圖告訴你在哪裡之後,步資訊欄告訴你是什麼。欄裡的每個面板,都是所選的那一步的一個視圖——只有最上面那個面板例外,它刻意不是;而這個例外的理由,值得在讀這一欄之前先知道。
位置¶
執行頁 /execution 最右邊的一欄,由選單列上的欄快速切換鈕開關。在選取一步之前,它大部分是空的;而選取一步,就是在時序圖上、或在 3D 畫布的刀具路徑上點一下。
單節資訊,以及它為什麼放在外面¶
最上面的面板是唯一的例外,它被刻意放在步群組之外:一行 NC 根本不一定會產生加工步。座標系選擇、冷卻液碼或一段註解,都是底下沒有任何運動的單節,所以一個讀單節的面板,不能是一個以步為鍵的群組的成員。
單節資訊是所選那一行 NC 經模擬器解讀的結果,並照 CNC 程式設計者或操作員讀一個單節的方式呈現:這個單節做了什麼、執行後各軸停在哪裡,以及它執行完之後生效中的模態碼與數值。滑鼠停在面板標題上,也會看到這段說明。
它所跟隨的那一行來自兩個方向:選取一步會把該步的那一行帶到這裡,在程式檔案面板上點一行也會。這就是讀程式與讀執行之間的橋樑,而這座橋也帶著檔案面板一起走:在時序圖上或刀具路徑上點一下所選取的一步,會把程式檢視器帶到那一步的那一行——該步的檔案與趟次不是畫面上的那一個時,就切換過去,副程式也包括在內——並把跟隨關掉,讓執行不會再把那一行捲走。只有在控制樹選取的是「程式」分支的節點時,檢視器才會移動;選取的是「任務」節點時,步資訊欄會填滿,樹則停在原處。
怎麼讀¶
面板由上往下讀。下圖是它在預設欄寬下的樣子,顯示一次停在第 500 步的執行裡的圓弧單節:

- 徽章在標題列上,標出單節與它所在的行:
N806 · 第 799 行。N 號是程式裡寫的,行號則是檔案的第幾行,所以兩者很少相同。沒有 N 號的單節只讀作第 799 行;Heidenhain 的單節則照控制器顯示的單節號來讀:單節 13 · 第 14 行。執行經過不只一次的檔案——一個M98 … L2、一個跳回檔案裡的迴圈——會加上程式面板趟次選擇器所顯示的同一個趟次記號,例如#2。滑鼠停在徽章上會顯示檔案路徑。 - 警示,有才出現。英制單位的單節帶著一條紅色警示說明這件事:HiNC 只以 mm 運作、什麼都不換算,所以數值照程式寫的原樣列出。接著是這個單節自己在 NC 診斷與工步診斷清單裡的警告與錯誤,畫法與「工作階段資訊」面板相同,內容相同的訊息共用一列並帶上次數:碰撞模擬會替這個單節裡每一個撞到的工步各報一次錯誤,在這裡就是一列
×12。面板從每份清單最多讀取這個單節的最後 1000 筆訊息,訊息文字也隨語言切換立即改變。 - 呼叫層級,在副程式或巨集裡時才出現:
副程式第 1 層 · 由 MAIN.NC 呼叫。返回的那一行——M99、M17、RET、LBL 0、END PGM——仍是它所離開的本體裡的一行,顯示同一個層級。 - 單節原文,放在灰色框裡。
- 本單節——這個單節本身做了什麼,一個動作一項,寫成代碼、白話與參數:
G01 直線移動、G02 順時針圓弧 · 圓心 X10.000 Y5.000、以它所做的各段移動列出的固定循環、暫停、換刀(換刀 T5,與它所做的移動分開列出)、停止或程式結束、副程式呼叫(列在呼叫的那一行,而不是本體的各行)、跳轉或迴圈。在另一種呼叫裡發出的呼叫,只列它自己的那一個:M98本體裡的G65列出巨集呼叫,而不是M98。無軸移動只在這個單節沒做別的事時才列出。 - 位置,單節執行後的位置,分兩欄:程式座標,以程式自己的座標表示;機械座標,機台各軸的位置。沒有任何移動的單節——一個
M08、一個S字語、一段註解——兩欄照樣都有值,而它的程式座標沿用前一單節的值;刀具半徑補正生效時也一樣,那時機台停在離程式路徑一個刀具半徑的地方。單獨一行的G55沒有移動,卻換了座標系,所以它顯示的是同一點在新工件座標系下的值。機台有 A、B、C 軸時,它們接在後面,以度表示;這個單節以增量移動的軸,會帶一個小小的增量標記。會回捲的旋轉軸(回捲軸)——模擬器把旋轉軸當成回捲軸,除非控制器頁的機械極限(行程)把它的兩端極限設成相差不到一圈;SINUMERIK 則只有參數(原生)的MD30310列設為 1 的軸才回捲,沒有這一列就照出廠值 0、照原值顯示——不論已經轉了幾圈,都折回 0–360° 之間顯示,和控制器的座標畫面一樣:依序下B0、B180、B0的轉台,讀數是 0°、180°、0°,絕不會是 −360°。不回捲的旋轉軸(例如限制在 ±120° 的傾斜軸)照原值顯示。原始 JSON 檢視保留的是模擬器實際移動所用的連續的角度。 - 模態,生效中的模態碼,依群組順序排列——
G01 G17 G90 G94 G21 G40 G43 G80 G54之類。滑鼠停在代碼上會說明它的意思:XY 平面、絕對、每分鐘進給;只表示取消的代碼,例如G40、G49、G69或G80,則是取消。 - 數值:進給率、帶主軸轉向的主軸轉速、帶著下一把預選刀具(若有)的刀號(
T1 · 預選 T2;程式以名稱呼叫的刀具,照名稱加上引號,"B40R")、帶補正號與補正量的刀長補正與刀具半徑補正、冷卻液,以及帶著所套用偏置的工件座標系。刀尖點控制的代碼——G43.4、TRAORI、M128、FUNCTION TCPM——會在刀長補正那一列、以及在它之下所做的每一個移動標上RTCP。固定循環、傾斜工作平面/座標旋轉、局部座標系、路徑平滑以及其他有條件的列,只在那一項生效時才出現。Siemens 的TRANS或ATRANS是平移而不是傾斜,所以讀作基準點偏移;名稱不只一個字母的參數,寫成帶等號的形式:CYCLE800 · ST=0 MODE=57 X0=0.000 … DIR=-1。路徑平滑列出它的代碼與設定——G05.1 R5、帶公差的CYCL DEF 32——滑鼠停上去會看到僅記錄,模擬路徑不變。Fanuc 的 HPCCG05 P10000只在下達它的那一行出現,G05 P0也一樣,讀作取消。程式還沒給的值讀作未設定——例如第一個F之前的進給率。 - 巨集變數,以及 CSV 列上的 CSV 欄位,摺疊在一個計數底下,點一下才展開。
- 其他列出面板叫不出名稱的代碼;未顯示則計數其餘它不認得的東西,滑鼠停上去會逐項列出。
一個點標出與前一單節不同的地方。位置、模態碼、數值或巨集變數,只要和前一個單節時不一樣,前面就帶一個 •,滑鼠停上去會顯示前一單節的值。前一單節沒有、這一單節才有的列、模態碼或巨集變數也一樣帶點——剛啟動的固定循環、剛設定的 G52——滑鼠停上去讀作與前一單節不同(前一單節:未設定)。判準是不同,不是在這一行下的:已經是 G90 的那一行再寫一次 G90,不會被標出。消失的列——取消的固定循環、關掉的傾斜——會在結束它的那個單節上再出現一次,讀作取消。前一單節是執行時緊接在前的那一個單節,不一定是檔案裡的上一行:副程式的第一行是和呼叫它的那一行比,程式的第一行則是和執行開始時的狀態比。
長度印到小數點後三位,角度以度表示。模擬器始終沒有定下來的值讀作 —(滑鼠停上去顯示未定),它無法求值的運算式則照原字印出,並用警示色。
程式不是 NC 時,欄位跟著檔案走:CSV 列只顯示機械座標一欄,CL 記錄則把第一欄叫做刀位,並多一列刀軸。兩者都不列模態,因為 CSV 列或 CL 記錄所依循的代碼,都是模擬器自己補上的。CL 檔的刀號寫的是它的 LOAD/TOOL 所裝上的刀具,後面接著在那一行生效的 TLDATA——也就是最後讀到的那一筆,寫出它記載的 DIAMETER 與圓角半徑:T1 · TLDATA D… R…——而在 TLDATA 之後、第一個 LOAD 之前,讀作未設定 · TLDATA D… R…。這筆 TLDATA 是檔案的說法,不一定就是正在用的刀:沿用刀具庫裡同號那把刀的地方,這筆記錄只拿來和它比對(見來自檔案的刀具)。HiNC 不讀的 TLDATA——MILL 以外的類型,或讀不成的記錄——之後,這一列不帶 TLDATA,直到下一筆讀得進來的為止。CL 的圓弧寫出三軸的圓心,以及沿著刀軸往下看的方向;刀軸落在圓弧所在的平面上時,只讀作圓弧。
以 Heidenhain 控制器品牌播放的執行裡,對話式程式不寫 G 碼,所以在模態裡,模擬器把單節解讀成的 ISO 碼(G01、G17、G90、G94、G21 等)與基準點預設顯示的是意思,代碼要滑鼠停上去才看得到;刀具半徑補正則把左右側寫在群組名稱之後,刀具半徑補正 左側。只表示取消的代碼——G40、G49、G69、G80——不列出,固定循環的返回代碼 G98 與 G99 也不列。程式自己寫的字——CYCL DEF 32、M128、FUNCTION TCPM、PLANE SPATIAL、M126/M127、TOOL CALL——照原字列出,意思要滑鼠停上去才看得到。刀長補正與刀具半徑補正兩列只寫補正量,不寫 D 或 H 號,因為在 TNC 上那個號碼就是刀號;TOOL DEF 預選的刀具,在那一行以預選列出;循環以它的 CYCL DEF 號碼來讀,模擬器不執行的循環會標上未模擬;LBL 0 則不會列成標籤。
空著的時候¶
每則空狀態訊息說的都是不同的事,而這個差別很重要:
- 未選取 NC 行 — 還沒有挑選任何東西。
- 這一行還沒執行,或本次工作階段沒有執行 — 確實挑了一行,而本次工作階段沒有任何一次播放執行過它。這是一個答案,不是缺漏:那一行被跳過了,或它屬於執行從未到達的一趟,或工作階段在那之後已經重置過。
- 這次播放沒有留下這一行的單節資料 — 選取的是一步,它的那一行也找得到,但產生這一步的那次播放沒有留下單節紀錄:那是在舊版 NC 解譯器上的播放,由腳本把
EnableSoftNcRunner設為false來選用。 - 讀不到這一行的資料 — 向服務的請求失敗了。連線恢復後,再點選那一行一次。
- 模擬器還在處理這一行 — 面板讀取時,這個單節還在寫入中;播放進行時,播放頭所在的那一行就可能如此。這則訊息(結尾是請先選取別行,再選回這一行。)會立刻出現;同時面板會自己再讀這一行,最多三次、每次相隔 600 ms,任何一次讀到就顯示這個單節。
下一行載入期間,面板會保留上一行的內容;面板打開時,在第一份回應送達之前什麼都不顯示,而不是先出現一則空狀態訊息。
所選那一步的那一段加工¶
負載尖峰只是一段較長切削裡的一步;標題列上、徽章旁邊的兩顆按鈕,會像時序圖的右鍵選單那樣顯示整段切削(選取一段加工):
- 選取這一段加工,圖示是一個帶指標的虛線框,把顯示中的單節的一步所在的切削設成時序圖的顯示範圍——從上一段切削之後的第一個移動,到下一段切削之前的最後一個移動——於是圖表縮放到這一段,畫布也只畫它的刀具路徑。所選的步落在這個單節裡,那一步就是它;否則是單節的第一步,所以在程式檢視器裡點的那一行,就是它作用的那一行。單節不產生步(例如
G54或註解)時,以及沒有顯示單節、也沒有選取步時,這顆按鈕是灰的;這次執行什麼都沒切削時,它會顯示所選工步前後沒有切削。,那一步還沒建成時也會說。 - 顯示整個任務,圖示是時序圖重設顯示範圍那兩個往外指的箭頭,重新顯示每一步。它只在顯示著一段的時候才出現。
顯示範圍是這一段時,標題列下方會有一行寫出它的第一行與最後一行——這一段:第 120 行 – 第 180 行,兩端位於不同檔案時,各自附上檔名——滑鼠停在這一行上,會顯示第一個與最後一個單節的原文。顯示範圍一離開這一段(滾輪、拖曳,或群組列上的重設),這一行與第二顆按鈕就會消失;到達目前為止最後一步的一段,在執行繼續推進時仍會留著。所選的步不變,面板繼續顯示它的單節,相機也停在原處:時序圖群組列上的視圖貼合會框住這一段。
在第 50 行(一把刀唯一的一道 G1)的一步上按了選取這一段加工之後的單節資訊。這一段的兩端落在前後兩把刀的 G1 行上:它從第 38 行開始,前一把刀的那一道在那裡走出工件後還繼續走;到第 62 行結束,下一把刀的那一道在那裡還沒碰到工件;所以兩側的退刀、換刀與進刀都在裡面:

原始 JSON 檢視¶
模擬器對一個單節的原始紀錄——它保存的每一個區段,用它自己的名稱——是給開發與支援用的,在被要求之前不會出現。單節資訊 · 原始 JSON 是偏好設定 › 選用節點與圖表裡執行頁那一組的一個核取方塊,它會在面板的標題列加上一個檢視切換:CNC 檢視或原始 JSON。原始 JSON 在那份紀錄上方顯示單節原文,附上執行自己的編號所組成的徽章——F1 L13 · Sn 13:執行對檔案趟次的計數、行號,以及訊息清單用來當錨點的語句索引——和一個複製 JSON 的按鈕;讀不出來的紀錄,會在原處顯示原因,也不會有複製按鈕。取消勾選會讓面板立刻回到 CNC 檢視,並拿掉切換與按鈕;再勾回來,就回到上次選的那個檢視。不論方塊勾不勾,CNC 檢視都一樣;方塊與它所選的檢視都由瀏覽器保存。
這一欄的其餘部分¶
群組列以下,每個面板都是同一個所選步的一個視圖。
| 面板 | 顯示什麼 |
|---|---|
| 步屬性 | 這一步的數值,限於你選定的欄位 |
| CWE | 刀具與工件嚙合——刀具實際接觸到的是什麼 |
| 模擬切削力週期 | 主軸一轉之內的模擬切削力 |
| 模擬主軸力矩週期 | 同一轉之內的模擬主軸力矩 |
| 感測器切削力週期 | 由動力計量到的同一個力,對時間作圖 |
| 感測器主軸力矩週期 | 量到的同一個力矩,對時間作圖 |
兩張感測器圖表只在偏好設定 › 選用節點與圖表底下各自的核取方塊勾著時才會出現;兩者預設都是關的,所以沒有人設定過的這一欄,到「模擬主軸力矩週期」就結束了。
它們上方的群組列以徽章帶著步號,或顯示未選取步。那個徽章是唯一顯示步索引的地方——「步屬性」會略去那一列,而不是重複它,所以當「步索引」在你選的欄位之中時,你設定的清單與你看到的清單會差一列。
沒有主軸能力可對照的播放——專案指定的主軸能力檔讀不到、沒有設定,或主軸能力在任何轉速都給不出扭矩或功率的極限——「步屬性」也略去主軸那一族的列,因為它們在每一步都沒有值:主軸能力不存在時,主軸的列全部略去;主軸能力給不出極限時,除了主軸輸入功率、主軸表計功率與兩個累計主軸能量以外都略去(沒有主軸能力時)。它們仍留在你選的清單上,載入給得出極限的主軸能力之後,這些列就回來。
步屬性顯示的是簡稱。滑鼠停在名稱上會顯示全名,單位跟在數值後面。沒有內容的欄位讀作 -。著色樹的那一列讀出這一步落進的葉,寫成它的編號與名稱,例如 3 · Rapid;沒有名稱的葉只寫編號,沒有任何葉收下的步讀作 -,這一列也不帶單位。區段的那一列——應力臨界區段或應力起始區段——讀出區段的名稱:無、刃區、錐區或柱區,不帶單位;步檔案裡保留的仍是區段的編號 0 到 3(步階欄位參考)。高度的那兩列在沒有那個截面時讀作 -:沒有截面超過 100 % 時(應力起始區段讀作無),應力起始高度讀作 -;比值沒有算出來,或這一步沒有切到材料時,兩個高度都讀作 -。比值的那一列——應力比、主軸的比值、熱應力比與其他比值——以及斷刀概率的那一列,讀作小數兩位的百分比,百分號緊接在數字後面,旁邊不另帶單位:82.35%;恰好為零是 0%;大於零但不到 0.01 % 的值寫成 <0.01%(小於零的寫成 >-0.01%),這麼小的值不需要更多位數。步檔案保留引擎持有的數字:比值就是比值本身,0.8235。任何一列的無限大都讀作 +∞ 或 −∞,不會印成 Infinity,單位照常跟在旁邊:轉動慣量推算不出來、而這一步的切削要的功率超過主軸在程式轉速下給得出的值時,主軸掉速終點比讀作 +∞(負載葉的已知限制)。不是數字的值讀作 NaN,比值的那一列也一樣;只有兩個高度的那兩列照上面讀作 -。
CWE 是一個足跡,不是一個實體。它是一個自成一體的小型 3D 視圖,畫的是這一步留下的接觸輪廓,而不是它掃過的體積,因為步所儲存的就是輪廓。它有自己的視圖控制與一個輪廓格線切換鈕,而對於什麼也沒移除的步——快移,或在空中的移動——它讀作此步無切削。這一步的刀具本體立在足跡上、不帶刀把,而它在刀具的「刀尖至刀把鼻端高度」以上的那一段——夾在刀把裡的長度,沒有刀把的刀具則是主軸量規線以上——以洋紅色標出:刀柄畫成實體,刀刃則在原有顏色上加洋紅的圓圈與線。這個視圖只框住足跡,那一段在取景之上時要先縮小。
兩種尺度,以及兩者之間的接合¶
這一欄旁邊的時序圖與這一欄裡面的週期圖,是同一批量測值在兩種尺度上的呈現:時序圖涵蓋整個任務,週期圖涵蓋一步的一轉。在時序圖上改變選取,會讓每一張週期圖重新讀取,所以在任務上來回拖動,細節也跟著一起拖動。
兩張模擬圖表的橫軸是主軸角度,以度計;兩張感測器圖表的橫軸則是時間,以秒計,因為量測資料是依時鐘、而不是依相位送達的。兩張感測器圖表都需要專案附有量測資料;沒有的話,它們會讀作此步無資料,而旁邊那一對模擬圖表卻是滿的。
每張週期圖的標題列都帶著一個數值邊界——自動,或一個固定的 ± 邊界,把刻度釘住,讓兩步可以比較,而座標軸不會在你眼前移動——以及一個重新載入按鈕。兩張主軸力矩圖多帶一個:折線/飛鏢圖切換,其中「飛鏢圖」把同一個週期重畫成平面上的一條軌跡,而不是三個通道對週期參數作圖。「模擬切削力週期」則改帶一個座標框架切換——工件受力(程式座標)或刀具受力(刀具行進座標系)——選擇所畫的力是作用在工件上、以程式座標表示的那一個,還是作用在刀具上、以刀具行進座標系表示的那一個。
在週期圖上點一個點,會替它的整組圖表標記那個點。兩張模擬圖表共用一個以主軸角度表示的標記;兩張感測器圖表共用另一個以秒表示的標記。這個標記在「折線」與「飛鏢圖」之間切換、以及所選步改變之後都會保留。模擬那一對的標記還會延伸到 CWE 面板:那個視圖裡的刀具會轉到你點的角度,於是「力在這裡達到峰值」與「刀具在那裡接觸到的是這個」就成了一張圖,而不是兩張。感測器那一對的標記是一個時間,不是角度,所以它只留在自己的兩張圖表上,刀具則維持原狀。

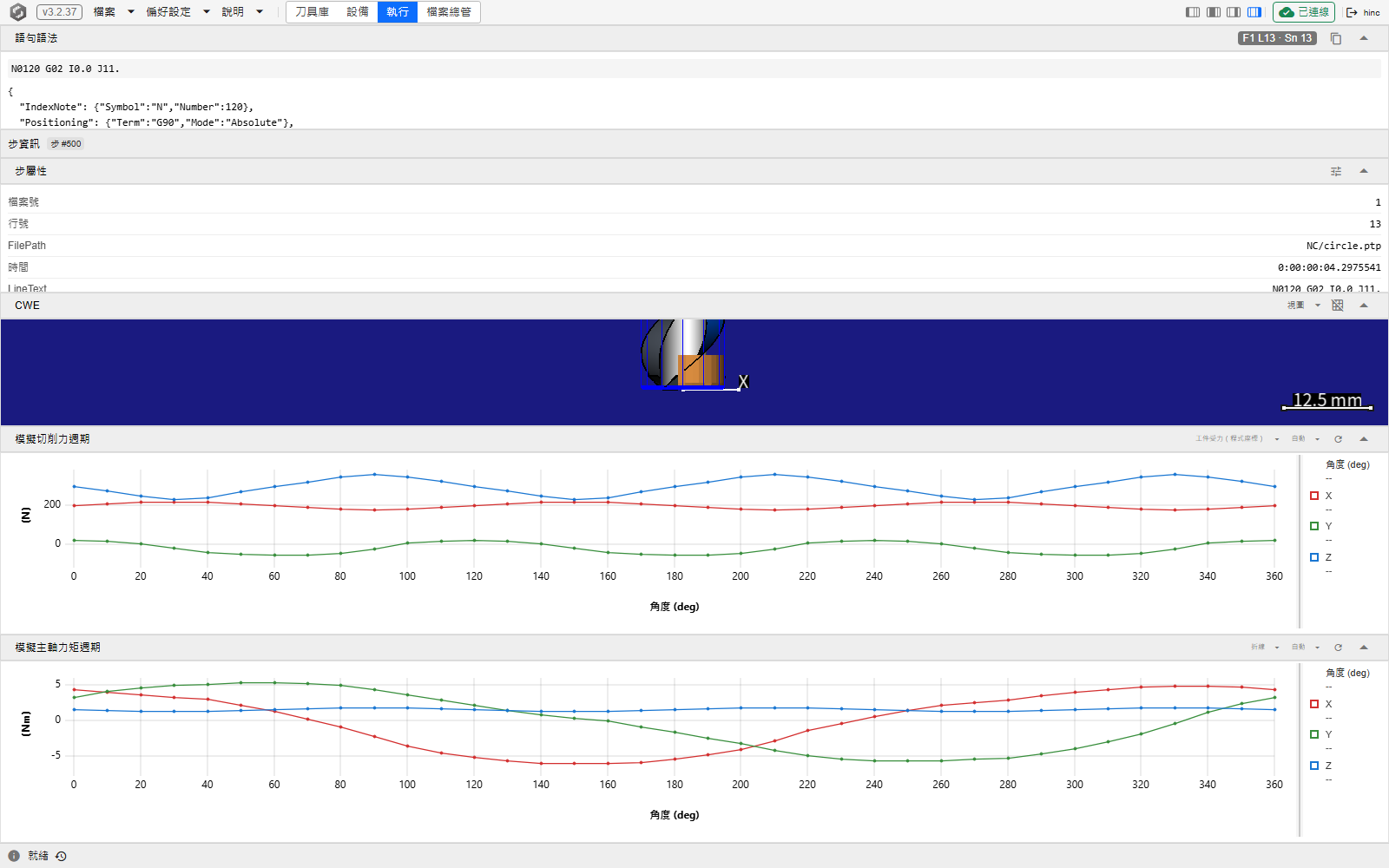

選取了一步、關掉 LEFT、Center-Top 與 Center-Down,只亮著 STEP,讓步資訊欄填滿視窗:最上面是「單節資訊」,它下方的列上是步徽章,接著是「步屬性」、「CWE」與兩張模擬週期圖。兩張感測器圖表不在——它們在「偏好設定」選單上的核取方塊是關的,一如預設。

選擇步屬性顯示什麼¶
「步屬性」不會顯示一步所帶的一切——它顯示的是你從一份長得多的清單中要求的那些。那個面板標題列上的小按鈕會打開選擇器,就在它所設定的清單旁邊。
候選欄位在左邊,依類別分組;類別標題會勾選或取消勾選整組,而加入所選會把你勾選的移到另一邊。已經顯示的任何欄位都會反灰,旁邊帶一個勾,所以左邊永遠不會給你重複的項目。顯示的清單在右邊,依它將出現的順序排列:拖曳一列,或用它的上移與下移按鈕,並可以一次移除一列,或把全部清除。對話框標題列上的重置會把清單整個清空;「清除」與「重置」都會先要求你確認。
沒有「儲存」按鈕,而這不是疏漏。每一次加入、移除與重新排序都在你做的當下寫入,而標題列會回報這次寫入——所以要撤銷一次嘗試,方法是把那些列放回去,而不是關掉對話框。
機台自己的各軸也是候選欄位,位在 Coordinate / Move 之下:MC.X、MC.Y、MC.Z 等等,專案所用的工具機每一軸一個鍵——三軸工具機沒有 MC.B——各是這一步在該軸上的機械座標,單位是 mm,旋轉軸則是度。會回捲的旋轉軸在這裡也折回 0° 到 360° 之間顯示,和「單節資訊」的機械座標欄一樣。
你的任務所註冊的變數,在註冊之後也會成為候選欄位——腳本的 RegisterStepVariable、CSV 程式或映射的 CSV 檔帶到步上的欄位(播放當作指令讀取的欄位、與內建步屬性同名的欄位除外)、訓練的結果。它們位在 Custom 之下,以註冊時給的名稱顯示。你顯示過的變數,在之後還沒註冊它的工作階段裡仍會留在你的清單上;「步屬性」會先略過它,直到腳本再次執行。著色樹則是自成一類 Engineering View 之下的候選欄位,各以它的名稱列出——HiNC 的內建樹加工狀態、加工狀態(不含物理)與專案的樹從載入起就在,腳本的樹則在腳本註冊它之後才有(步著色);加工狀態要讀物理,只在物理選項顯示時才列出。HiNC 的兩棵樹和機械座標一樣,只在開著專案時才是候選欄位,所以沒開專案時在選擇器裡做的修改,在物理選項顯示的情況下會把它們從你的清單拿掉,要再加回來;物理選項隱藏時,存檔會把加工狀態留在原位,就像它留住每一個沒顯示出來的物理欄位。

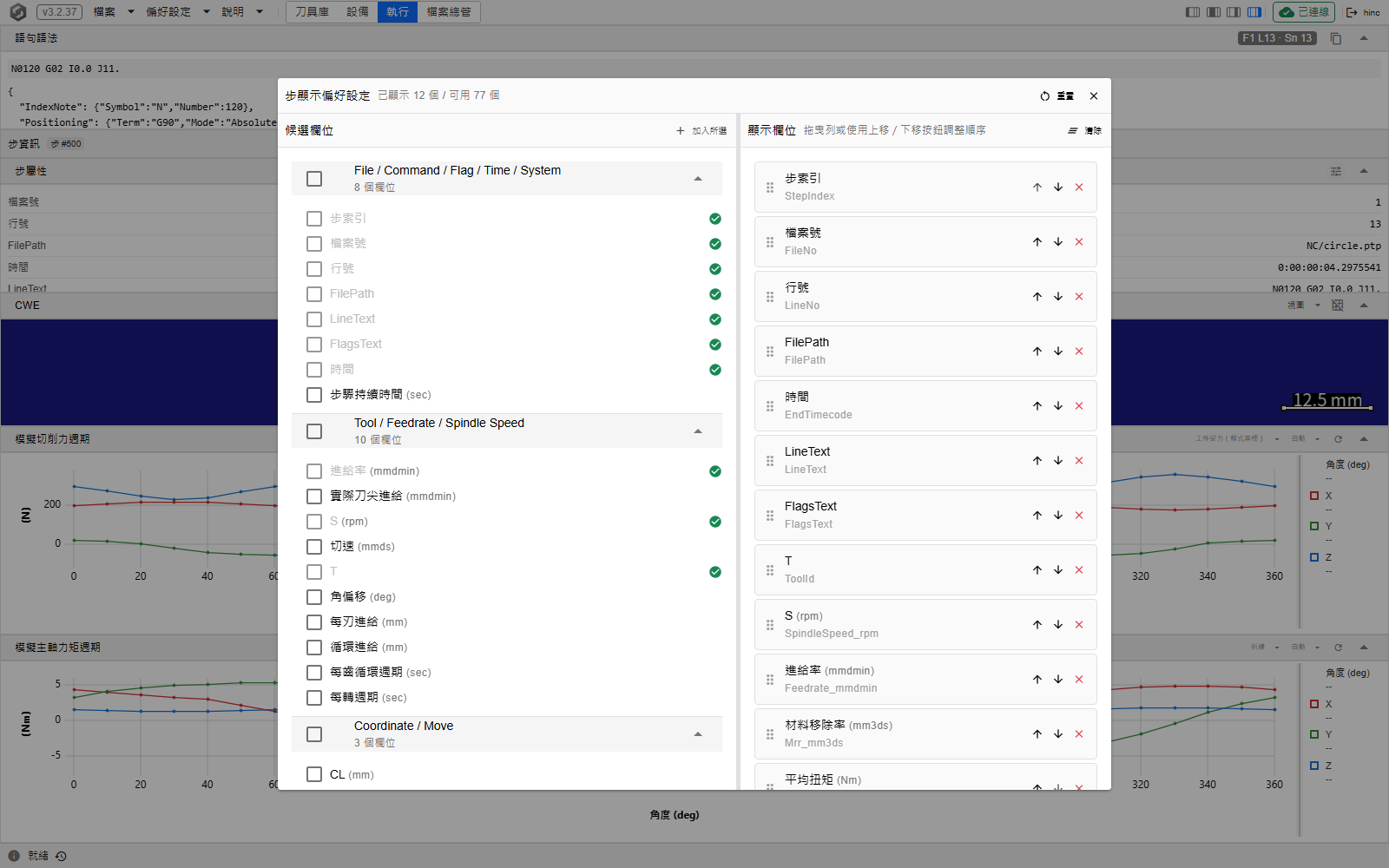

在 /execution 上打開的選擇器,圖上只有它本身。它標題列裡的計數,是這個服務的顯示清單相對於一步所能呈現的全部屬性;候選那一側一路往下的綠色勾,就是已經在右邊的那些列。
