銑刀 (Cutter)¶
刀具是專案刀具庫裡的一筆項目,以它的 T 號辨識;它是主軸所轉動的整組總成:一個刀具本體、裝著它的刀把、它伸出多長,以及智慧刀把所需的感測器設定。這一切都在刀具庫頁面上編輯——一次一把刀具,刀具的每一個部分都是那把刀具控制樹上的一個節點。
每一個量是什麼意思、兩種表達切削包絡形的方式該怎麼選,在刀具幾何。本頁是填入它們的地方。
位置¶
刀具庫 (Tool House) 頁面,路由 /tool-house,從選單列的「刀具庫」切換鈕進入。四欄,由左至右:刀具庫與它的刀具清單;在清單裡選取的那把刀具的控制樹;在樹裡選取的那個節點的編輯器;以及把刀具畫出來的畫布。刀具清單的標題列可以把另外三欄換成圖面檢視,把每一把刀具依比例畫出來。樹的根就是刀具自己的各個部分——「一般」、「刀具本體」、「刀把」、「夾持」與「智慧刀把」——刀具本身沒有一列,所以編輯器的標題把刀具擺在最前面:刀具 #1 / 刀具本體 / 刃包絡形。
網址就是選取:先是刀號,接著是該節點在那把刀具的樹裡的路徑,例如 /tool-house/1/cutter/profile。刀具清單的每一列都是只改刀號、其餘不動的連結,所以選取另一把刀具時會停留在你原本所在的節點,沿著清單一路往下走,看到的始終是每把刀具的同一個部分。沒有那個節點的刀具——在兩刃刀具上找第三條刃——會開在它確實有的、最近的上層節點上;而等下一把有那個節點的刀具出現時,較深的那個節點又會回來。

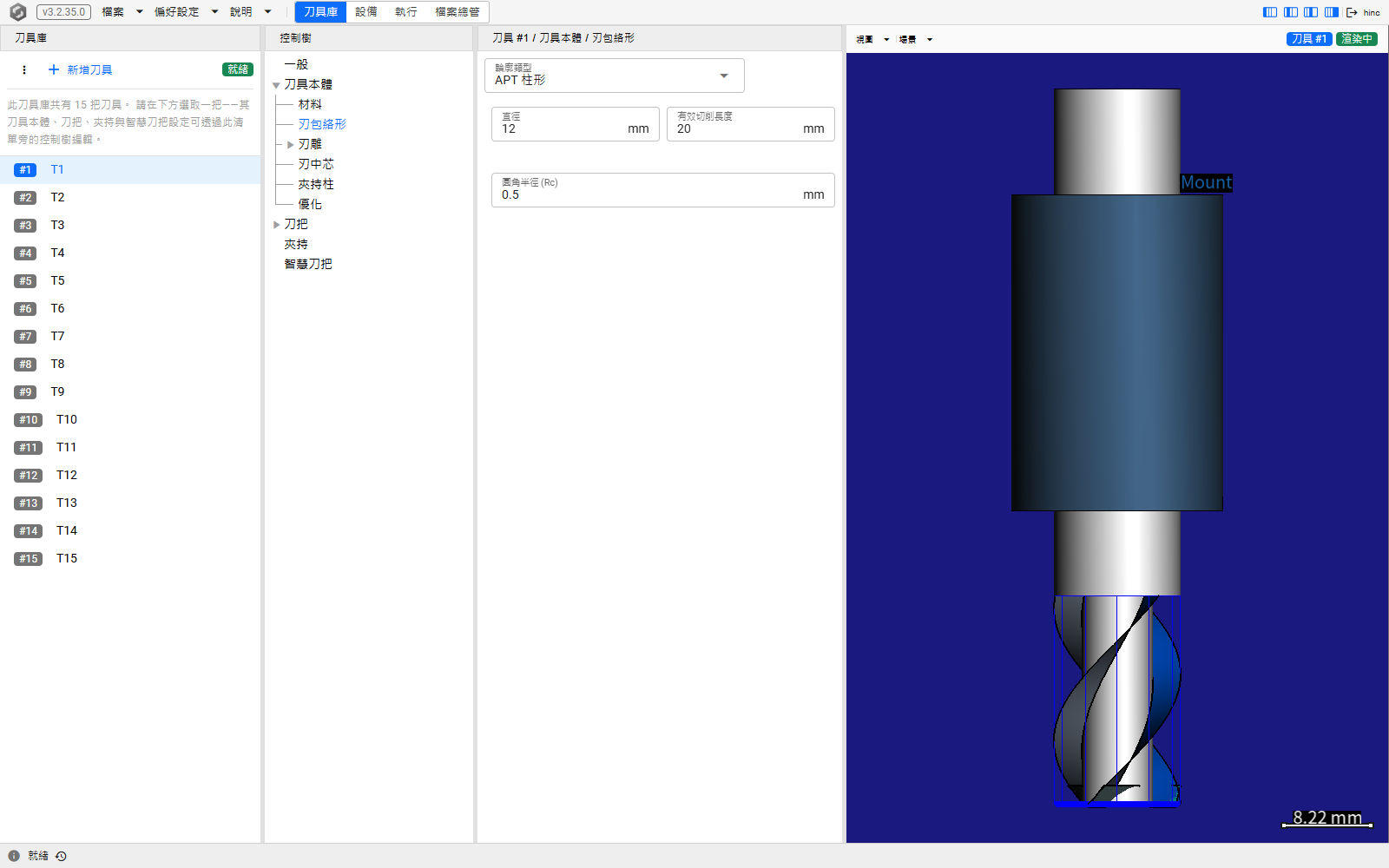

下圖是一座十五把刀具的示範刀具庫裡的刀具 1,路由 /tool-house/1/cutter/profile。刀具清單每把刀具一列——它的號碼標記與它的備註,沒打過備註時則是導出的摘要備註。樹裡的「刀具本體」展開到它的各個區段,選取的是「刃包絡形」,所以編輯器顯示一個「APT 柱形」輪廓與它的直徑、有效切削長度和圓角半徑。

整座刀具庫依同一比例:圖面檢視¶
刀具清單標題列上的「清單」與「圖面」,切換清單旁邊顯示什麼。圖面檢視把刀具庫裡的每一把刀具並排畫出來,全部用同一個毫米比例,畫成從側面看的剖面:刃部、它上方的刀身——縮頸、錐度與柄部——以及刀把,各用一種顏色,由圖上方的圖例標明。虛線標出刀把鼻端,伸出長量到這裡為止;點虛線標出主軸量規線,也就是刀具與主軸相接之處;背景的灰線從刀尖往上數毫米。每張圖底下是刀具本體的直徑與圓角半徑、刃長、伸出長,以及從量規線量到刀尖的刀長。這一頁是用來一眼核對整組刀具假設的——哪一把有縮頸、每一把伸出多長、每一支刀把有多粗。
這些圖用的是畫布畫 3D 時的同一份幾何,擺放方式也相同,所以在清單裡改了刃包絡形、夾持柱、刀把或伸出長,圖面檢視裡看到的就和畫布上一樣。以任意形網格而不是輪廓給定的刀把或刀身,畫的是它在每個高度上的最大半徑,也就是它轉起來掃出的外形,台階畫成它所在高度上的一道水平線。「各自放大」讓每張圖依自己的刀具本體放大,從刀尖到刀把鼻端稍上方,刀把超出圖的部分在邊緣裁掉——給那些在共同比例下只剩幾個像素寬的小刀具用。沒有一把刀會畫得比共同比例還小。還沒有刀具本體也沒有刀把的刀具(例如剛用「新增刀具」加入的),圖的位置會改成一句說明。
點一張圖,就會在清單中開啟那把刀具,停在你上次所在的節點。檢視也是網址的一部分——/tool-house/1?view=gallery——而選單列的「刀具庫」切換鈕會打開這個頁面在這個瀏覽器上次顯示的檢視:圖面檢視,或者在點了一張圖或清單的一列開啟刀具之後,就是清單。切到別的頁面再回來,圖面檢視仍是離開時的樣子,捲動位置也還在。顯示圖面檢視時,選單列上控制樹、編輯器與畫布的按鈕會變灰;刀具清單的那顆照常可用,而刀具清單被藏起來時,圖例最左邊會出現「清單」按鈕,按下就回到清單。圖面檢視只讀取刀具,所以程式播放時也照樣能開。
下圖是十五把刀具的示範刀具庫的圖面檢視,路由 /tool-house/1?view=gallery。刀具 12 有縮頸與錐度接到 6 mm 的柄部,頁底的刀具 15 也是;其餘都是裝在短刀把裡的直柄。清單開著的刀具 1 有外框。

刀具庫本身是一個檔案¶
左邊的清單是專案的刀具庫,而「新增刀具」旁邊的「物件管理」(⋮)按鈕管理的是整座刀具庫而不是單一刀具——它的副檔名是 .MachiningToolHouse。一組刀具就是這樣重複使用的:「另存新檔」把刀具庫寫出去,在另一個專案上「載入」則把它裝上去,取代那個專案原本有的。每件工作都跑同樣二十把刀具的工廠,只需要描述它們一次。
在專案根本還沒有刀具庫之前,「新增刀具」一直是停用的;沒有刀具庫的專案會顯示一個空狀態區塊,點名那個按鈕與 .MachiningToolHouse 副檔名,而不是顯示刀具數量。刀具庫裡一把刀具也沒有時,樹那一欄是空的,只有一行寫著尚未選取刀具。
程式播放中或暫停時,本頁是唯讀的:頂端會有一條橫幅說明這件事,編輯器那一欄會變暗,「新增刀具」與「物件管理」選單也都停用——執行中切削用的,正是你要編輯的那把刀具。按下橫幅上的「停止」或「重置」,本頁就會重新開放;這兩個按鈕和執行頁上的是同一組。
建立、產生副本與刪除刀具¶
沒有需要先填完的對話框——新刀具帶著預設值到來,然後逐一在各節點上設定。
- 按「新增刀具」。刀具取用下一個號碼:刀具庫裡已有的最大號碼再加一,空的刀具庫則是 1。
- 選取樹上的「一般」節點給它身分。「刀號」就是 T 號,在那裡提交修改就是把刀具改號。「備註」由你自己寫;它底下唯讀的「摘要備註(自動)」是由下一步你給這把刀具的刀具本體導出的,並附一個一鍵複製按鈕。
- 「產生刀具副本」與「刪除」是同一個編輯器頂端的兩個圖示按鈕。副本會插在第一個同時越過來源刀具號碼與刀具庫最大號碼的空號上,所以它永遠不會疊在既有刀具上。
刀號不能重複。 把一把刀具改到刀具庫已有的號碼,會被當成衝突而拒絕,不會覆寫任何東西;所以要對調兩個號碼,得先把其中一個挪開。

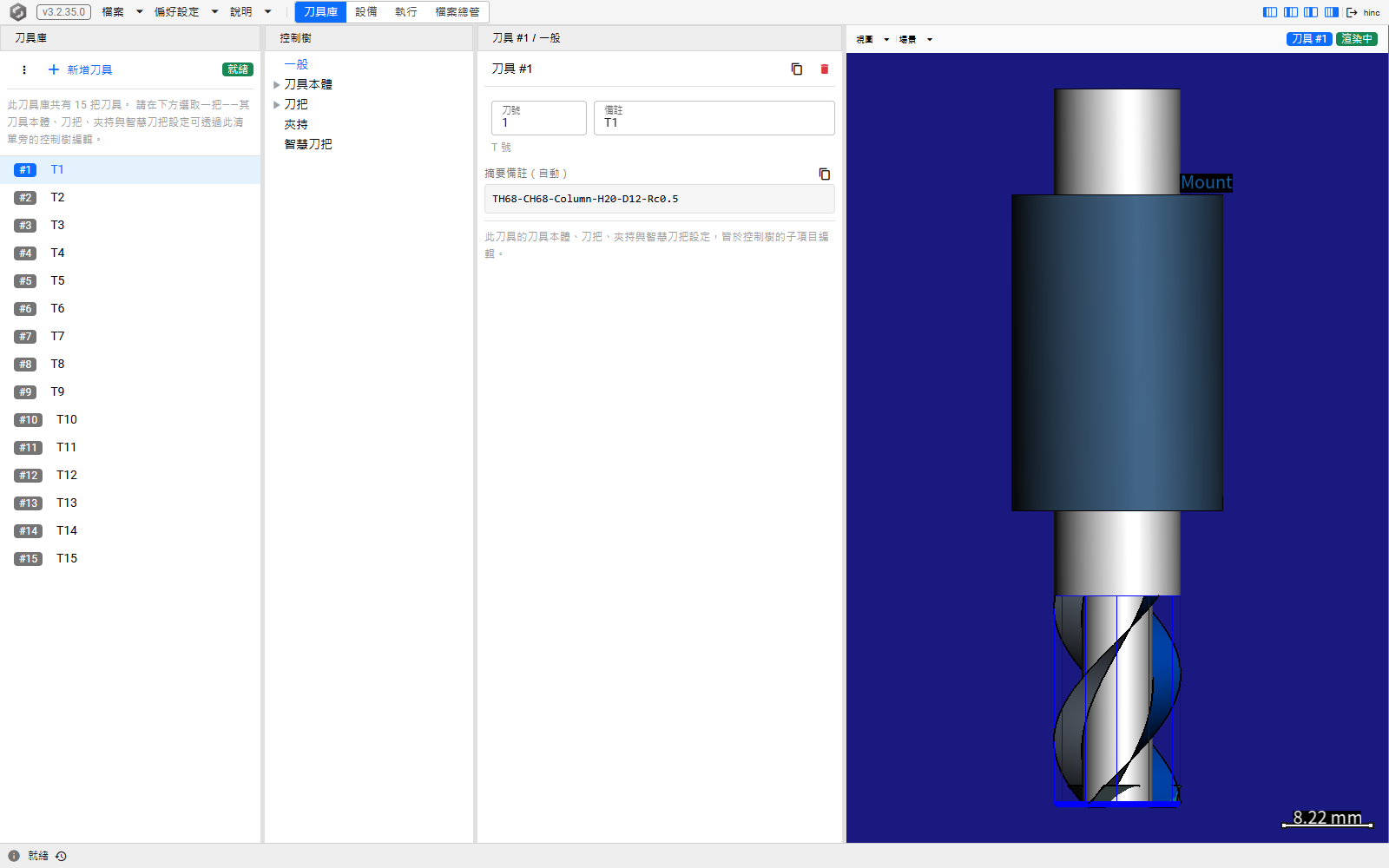

下圖是刀具 1 的「一般」節點,路由 /tool-house/1——只寫了刀號、沒寫節點的網址,會開在「一般」上。可編輯備註底下的「摘要備註(自動)」是由這把刀具所帶的刀具本體導出而非打進去的,這就是為什麼一把沒有自己備註的刀具,在左邊清單裡仍然讀得出是什麼。

賦予它一個刀具本體¶
「刀具本體」節點選擇刀具帶的是哪一種刀具本體——「銑刀」、「任意移除工具」或「無」——並存放每種刀具本體都有的欄位:它的質量、「刃口半徑」與「後角」。「顯示物理選項」偏好開著時,它們上方還有「刀頭形式」:「一體式」用於整體式刀具,「刀片式」用於以刀片作為切削刃的刀具。質量欄位的名稱隨刀頭形式而定,不論這個選單有沒有顯示:「一體式」刀具是「刀具本體總質量」,即整支刀具本體的重量;「刀片式」刀具是「刀柄質量」,即裝刀片的那支刀身的重量,不含刀片。質量一開始是由刀具本體的幾何與材料估算出來的值,欄位底下有一行提示寫著它由什麼估算;你自己輸入的重量,在之後的編輯、存檔與重新載入中都會保留,而欄位尾端的按鈕會把它改回估算值。保留著你輸入的重量時,欄位底下那一行提示寫的是模擬怎麼使用它;一體式刀具的外形容不下這個重量時,提示寫出外形容得下的範圍,以及刀具的熱模型為這把刀運算時改取的那一端,下方還有一條橘色橫幅帶著引擎的警告。每一行提示的意思見刀具本體總質量與刀柄質量。
「刀具本體」節點編輯器頂端的「物件管理」(⋮)按鈕作用在整支刀具本體上,正如「新增刀具」旁邊那一個作用在整座刀具庫上。「載入」開在 HiNC 內附的刀具本體,也就是 Resource/Cutter 底下,並把挑選的 .Cutter 檔案裡的刀具本體裝到刀具上,取代原本的那一支——刀具原本沒有刀具本體也可以;刀具自己的刀把與夾持維持原樣,畫布則回到原位視圖,把新的刀具本體整個呈現出來。刀具本體連同它的材料被複製進專案,專案不保留指向那個檔案的連結,所以之後的編輯或存檔都不會寫進那個檔案。刀具本體檔只裝著刀具本體:刀把與「刀尖至刀把鼻端高度」在它們各自的節點上設定。載入之後,「材料」節點的檔案欄位寫著「內嵌於刀具本體(無檔案)」,下面是等級的名稱;之後在那裡挑選的等級會取代它。載入對材料數值發出的警告,和在「材料」節點挑選材料時相同。「另存新檔」把刀具的刀具本體寫成 .Cutter 檔案,給另一個專案使用;在「材料」節點挑選過的刃部或刀柄材料,會寫在它旁邊一個由檔案指向的 <名稱>.Cutter-src 資料夾裡,所以要讓資料夾跟著檔案走——少了資料夾,載入的刀具本體就不帶那個材料。「複製」、「貼上」與「XML 模式」對刀具本體的作用和對其他物件一樣——從另一把刀具貼上的刀具本體,會成為這把刀具自己的副本,而不是兩把共用一支。裝的不是刀具本體的檔案會被拒絕,刀具保留原本的刀具本體。
銑刀會把它的各個區段長成「刀具本體」的子節點,真正的描述就是在那裡輸入的:
| 節點 | 存放什麼 |
|---|---|
| 刀片 | 「刀片式」刀具的刀片:有幾片、單片的重量與厚度,以及由它們得出的總重量。一體式刀具沒有這個節點。 |
| 材料 | 刃部材料、刀片式刀具的刀柄材料——一體式刀具的刀柄就是它的刃部材料,所以沒有另外的設定——以及塗層,從表面往內編號。刀片式刀具的刀柄既沒有材料、也沒有指名檔案時——較舊的專案,或是少了 <名稱>.Cutter-src 資料夾而載入的刀具本體——欄位顯示「尚未選取刀柄材料」,「清除」則會把它設成預設的 AlloySteel42CrMo;在那之前,這把刀具會略過熱計算,並發出一則 Tool-ShankMaterial--Missing 警告。熱傳導係數、密度或比熱不是有限正數、或超出固體範圍的材料照樣載入,並有一則警告點名那個常數。檔案缺少的元素視為未給定、不以預設值代入:材料照樣載入並被點名(Material-ThermalConstants--NotGiven),那把刀具則略過熱模型。刀具材料檔缺少硬度或磨耗係數曲線(TemperatureVsHardnessCurve、TemperatureVsWearCoefficientCurve)時照樣載入、選用與存檔,並被點名(Material-WearCurves--NotGiven);原生熱模型不涵蓋以它為刃部或塗層材料的刀具。這樣的刀具,以及有一層塗層沒有刀具材料或塗層材料的刀具,會在它的步播放時被點名一次(Physics-Thermal--ModelUnavailable,訊息以 tool [N] 或 the currently equipped tool 稱呼它),直到「重置」之前不再重複;它的溫度與磨耗維持換刀時、或模型最後一次執行的那一步所留下的值。熱模型不需要塗層:沒有塗層的刀具,不論刀片式或一體式,都照樣計算溫度與磨耗。 |
| 刃包絡形 | 切削刃的包絡形,以五種 APT 型式之一表達:泛用形、球形、柱形、錐形與錐度。 |
| 刃雕 | 刃雕構型:有幾條刃、每條刃在刀具本體上的位置,以及它的側向與底部刃雕——見下文。 |
| 刃中芯 | 刃部的兩個等效芯。「輪廓類型」設定撓曲等效芯——與整個刃部截面面積慣性矩相同的實心圓,不是刃溝底的內切圓——應力比與刀具撓曲讀它;它不改變切削外形。「刃槽相依比例輪廓(一般刀)」依刃數決定它的「撓曲等效芯徑比」(2 刃 75 %、3 刃 76 %、4 刃 78 %),「刃槽相依比例輪廓(高強度刀)」則依高強度刀的表(83 %、83 % 與 85 %)。高強度刀屬於高剛性的系列,或淬硬鋼、耐熱合金加工用的系列(含一體式陶瓷刀),刃溝淺、刃溝底的實心部分粗:刃溝底內切圓的直徑約為刃徑的 70 %–80 %,一般二到六刃刀約 55 %–65 %。刀具的外形看不出它屬於哪一種,所以照刀具所屬的系列選。「固定比例輪廓」取你以百分比輸入的比例,「柱狀輪廓」取一個旋轉出來的輪廓。下方的「截面積等效芯」設定第二個芯——與整個刃部截面面積相同的實心圓——「一體式」刀具的「刀具本體總質量」估算與刀柄熱模型讀它;在「刀片式」刀具上,「刀柄質量」估算與刀柄熱模型讀的是撓曲等效芯本身。它的「截面積等效芯類型」沒改過就是「自動」:撓曲等效芯用刃數表時,取同一刀種(一般刀或高強度刀)的截面積等效表(一般刀 2、3、4 刃 71 %、74 %、77 %;高強度刀 82 %、82 %、85 %),撓曲等效芯是固定比例或旋轉輪廓時,就是撓曲等效芯本身。同樣那兩個刃數表的選項讓它有自己的一張表,不論撓曲等效芯是什麼;「固定比例輪廓」則取你以百分比輸入的「截面積等效芯徑比」。所以「刀具本體總質量」是估算值、截面積等效芯為「自動」的一體式刀具,把撓曲等效芯從刃數表切成固定比例時,即使百分比沒有改,估算值與刀柄熱模型也會變:一般刀 4 刃的截面積等效芯由 77 % 變成 78 %,一般刀 2 刃的由 71 % 變成 75 %,高強度刀 2 刃的由 82 % 變成 83 %,高強度刀 4 刃的則停在 85 %;你設定過的截面積等效芯不會動。刀柄熱模型在質量——「刀具本體總質量」或「刀柄質量」——是估算值時讀上述那個芯的體積;質量是你自己輸入的值時,刃部高度內的體積改由這個質量得出——輸入的質量減去夾持柱在刃部以上那一段的質量——而在有刃的一體式刀具上,會把它保持在刀具外形容得下的範圍內,截面積等效芯就由這個體積得出,不論設定了什麼。這個範圍裡最輕的質量,是刃部只容得下一支細芯的那一個:該刃數的典型刃溝底——這一刀種的刀在刃溝底留下的實心芯——刀具自己的截面積等效芯比它細時則取那個芯。只有「輪廓類型」是高強度刀的表時,才取高強度刀的典型刃溝底。所以選那張表會讓最輕的質量變重或不變:截面積等效芯為「自動」的 4 刃刀具,最輕的質量所對應的芯由刃部半徑的 60 % 變成 73 %,原本在一般刀範圍內的輸入質量,這時可能讀成太輕。只要「刀具本體總質量」是你自己輸入的值(不論外形容不容得下),「截面積等效芯類型」就不能改:「截面積等效芯徑比」顯示生效的比例,質量有和範圍比較時附上外形容得下的質量範圍,質量落在範圍外時再附上只照質量算出的比例(質量不比夾持柱本身重時沒有這個比例);「刀具本體總質量」欄位的「回到估算值」按鈕會讓質量回到估算值,芯也回到這裡的設定。在「刀片式」刀具上,類型同樣不能改,也不顯示比例。截面積等效芯不畫出來。畫布上與執行頁的 CWE 面板裡,有刃的刀具上以比例給定、小於 100 % 的撓曲等效芯,畫得比這個比例細,因為它比刃溝底的內切圓粗。用刃數表時,芯與它周圍的刃溝底畫在那一刀種的典型刃溝底內切圓上(2、3、4 刃在一般刀上分別是刃部半徑的 54 %、56 % 與 60 %,在高強度刀上是 70 %、70 % 與 73 %)。固定比例畫在三段直線上:到一般刀的預設比例為止依比例畫,預設比例畫在一般刀的典型刃溝底;從那裡到高強度刀的預設比例,畫在兩個典型刃溝底之間;再往上一路畫到比例 100 % 時的整個刃部半徑。所以兩種刀的刃數表切成它讀到的固定比例時,都畫在原來的位置。7 刃與 8 刃以上,中間那一段比較平:8 刃以上,比例在 82 % 與 90 % 之間改動,畫面只動刃部半徑的 2 %。你自己給的旋轉輪廓照它本身的幾何畫,沒有刃中芯時不畫芯。 |
| 夾持柱 | 刀刃上方的刀柄,以一個幾何表達——柱狀體,或底部跟著刃部走的延伸圓柱,以及其他幾種。在每轉進給或每刃進給運動解析度下,刃部輪廓是 APT 時,柱狀體或延伸圓柱——包在變換裡的也算——以它精確的形狀做碰撞檢查,不是以畫出來的多邊形(刀柄怎麼檢查)。 |
| 優化 | 優化器會遵守的、每個刀具本體各自的限制,其中的應力比上限以百分比輸入:它是刀具應力安全係數的倒數,HiNC 存的是這個係數——預設係數 3 約是 33.33 %,輸入 50 就把係數設成 2。 |
「刀片」、「材料」、「刃中芯」與「優化」只有在「顯示物理選項」開著時才在樹裡,所以該偏好關著時,刀具本體的區段從「刃包絡形」開始。見偏好設定,那裡也說明它們被藏起來時,指名其中之一的網址會開到哪裡。
「刃雕」自己就是一棵小樹。這個節點挑選刃雕構型——「對稱」,所有刀刃共用同一條基準刃雕;或「自由」,每個刀刃各有自己的刃雕——並為它長出一個子節點。「對稱刃雕構型」存放刃數,並長出單一個「基準刃雕」;「自由刃雕構型」一次新增一條刃,並長出「刀刃 1」、「刀刃 2」,依此類推。每個刃雕節點都存放它的「刃偏移角」,也就是那條刃在刀具本體上的位置,並在底下長出「側向刃雕」——固定螺旋角或自由面——與「底部刃雕」——斜面或自由面。所以單一條刃的側向刃雕也有它自己的網址:/tool-house/1/cutter/contours/fluting/flute-0/side,刀刃在網址裡從 0 編號,在樹裡則從 1 編號。
夾住它,以及它伸出多長¶
另外三個節點承載刀具的其餘部分。
「刀把」挑選刀把種類——「無」、「柱狀刀把」或「任意形刀把」——並存放刀把自己的「名稱」與「備註」,兩者之間是一個唯讀的「摘要備註」。柱狀刀把會在底下長出「幾何」與「解析度」:刀把的 Z-R(Z 對半徑)輪廓,以及它為顯示與碰撞網格化得多細。輪廓從刀把鼻端(Z = 0)——也就是夾住刀具本體的那一端——開始,到主軸量規線 (gauge line) 結束,所以它最後一個 Z 就是刀把的量規長度 (gauge length)。剛選上的柱狀刀把只是個佔位——從 Z = 40 到 Z = 80 的 Ø6 圓柱——所以每一列都要換成刀把自己的輪廓,而不是接在它後面。輪廓與伸出量如何組成刀長,見刀具幾何。
任意形刀把是一個幾何,而不是一條輪廓。它長出「幾何」——方塊、柱狀體、STL 檔、變換後的幾何,或它們的組合——接著是「幾何至主軸」與「幾何至刀具本體」,也就是把那個幾何放到主軸安裝點上、以及放到刀具本體安裝點上的兩個定位,最後是「解析度」。
資源庫的「Holder」資料夾——位於檔案總管的根目錄「資源目錄」之下——把刀把輪廓存成 .Holder 檔,每一個都是一串以上述同一座標系表示的 (Z,R) 數對。「刀把」節點沒有載入它們的按鈕:這些數對要打進「幾何」表格,或是經由 HTTP API 整份寫到刀把的輪廓上——呼叫順序在刀具幾何一頁。
「夾持」承載三個數字,其中兩個其實是同一回事。「刀尖至刀把鼻端高度」是刀具本體從夾住它的那個面往下伸出多長——那個面是刀把鼻端,刀具沒有刀把時則是主軸量規線。「刀刃至刀把鼻端長度」是刃頂與同一個面之間的間距(欄位標籤把這個面叫作刀把鼻端)。兩者相差一個刃高,所以編輯其中一個,另一個就跟著動,面板也這麼寫著。新刀具的「刀尖至刀把鼻端高度」從 0 開始,整個刀具本體都藏在刀把裡,所以伸出量一律要照刀具表填入。執行頁的 CWE 面板畫刀具本體時不畫刀把,並把「刀尖至刀把鼻端高度」以上的那一段以洋紅色標出(刀柄是實體、刀刃是線)——見檢視一個步。
「安裝角」在它們下面,和兩者都無關:刀具本體在刀把裡繞刀軸轉過的角度,單位為度。它從 0 開始,而一把夾的時候不管刃朝哪裡的刀具,也就一直停在 0。只有銑削物理會讀它——它把每一條刃擺在這個角度加上該刃自己在刀具本體上的偏移角之處;右邊的圖不會跟著轉,所以畫布上沒有東西能印證這裡填了什麼。最需要它的是智慧刀把,因為它量到的力矩是以感測器自己的座標系讀出來的——這個角度怎麼得到,包括改用一段錄製資料估計而不是量測,見智慧刀把。

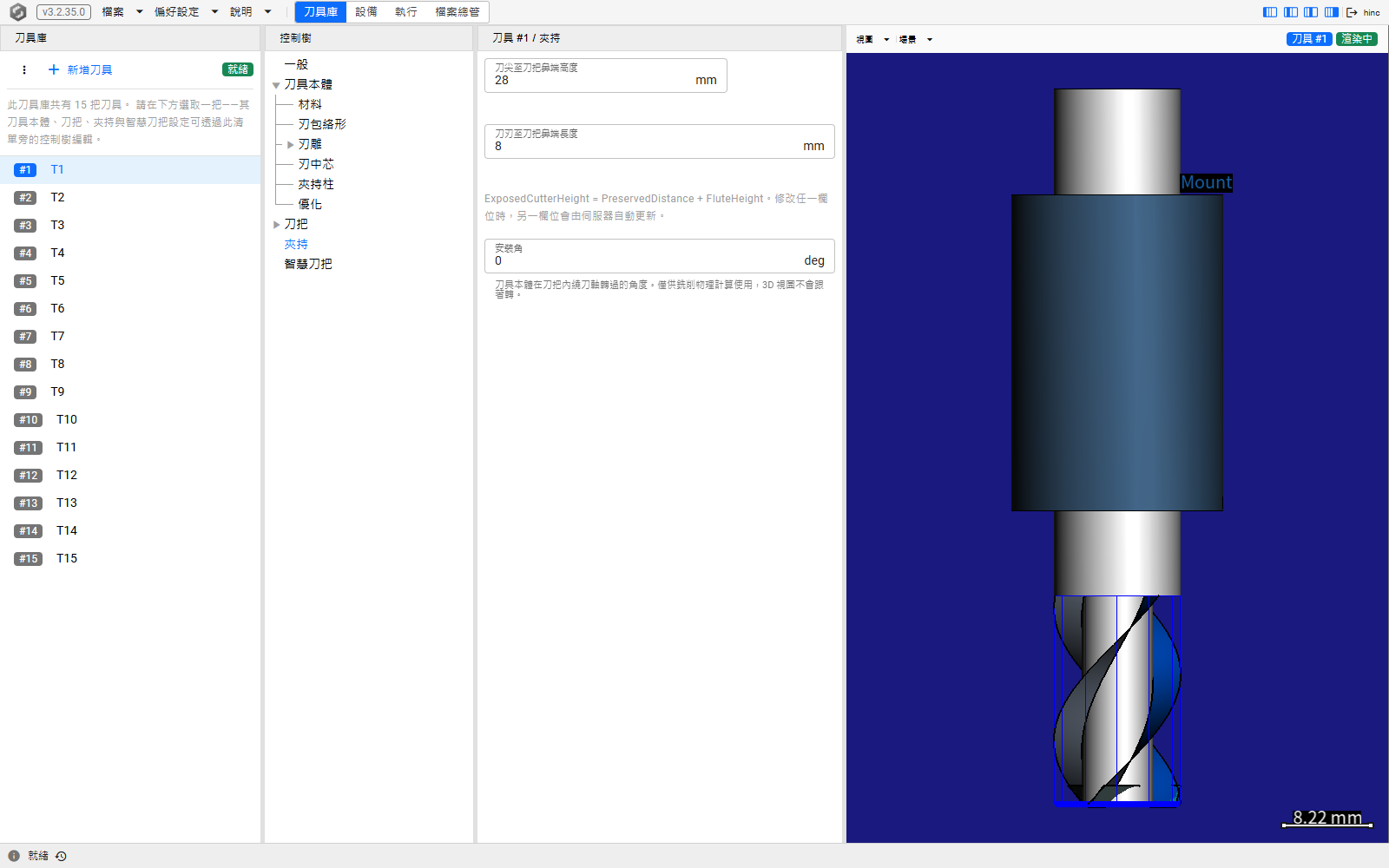

下圖是刀具 1 的「夾持」節點,路由 /tool-house/1/clamping。兩個連動欄位讀作 28 mm 與 8 mm,其下那一行說明伺服器在兩者之間維持的關係,而「安裝角」單獨站在那一行底下。

「智慧刀把」(Int. Holder) 節點是智慧刀把的「觀測位置」:感測器讀值參照的是哪個錨點——「無」、「刀尖」、「刀把錨點」或「主軸安裝點」——接著是在該錨點之上的高度(朝主軸為正)。設備頁與執行頁的畫布會在那一點畫一圈綠環,大小依刀具在該高度的外形決定,而且只在「顯示物理選項」開著時才畫。刀把錨點就是刀把鼻端,而新刀具就從那裡、以高度 0 開始,所以智慧刀把要先填入感測器的高度,它的力矩才有意義。這個節點只有在「顯示物理選項」開著時才在樹裡,因為除了物理之外沒有東西會讀它。該選哪個錨點、高度填錯會對結果造成什麼影響,見智慧刀把。
兩種本畫面填不了數字的形狀¶
「任意移除工具」刀具本體在本頁沒有編輯器。已經帶著它的刀具——隨刀具庫或專案載入——會在「刀具本體」節點上顯示它,並附一則說明,點名那個形狀改在哪裡編輯;其他刀具在這裡改不成它,而把這種刀具改成「銑刀」或「無」之前會先詢問,因為它的模型會被捨棄。在這個節點的「物件管理」選單上對它「載入」、「貼上」,或在「XML 模式」裡「套用」,也一樣會先詢問;按「取消」就保留原本的任意移除工具。另一種是自訂旋轉輪廓:「刃包絡形」節點只提供五種 APT 型式,別無其他;不過「刃中芯」節點倒是接受以旋轉輪廓表達芯部。
