智慧刀把銑削係數訓練

切削以下形狀並使用智慧刀把擷取三方向力矩，可透過 HiNC 專案訓練銑削係數。

概覽

• T1 端銑刀 D10 4 刃
• T2 鑽頭，直徑不限

點擊下載 NC 程式。

調整加工方式

• 轉速與進給可依材料條件調整，但每刃進給應為倍數關係。
• 主軸轉速越慢，智慧刀把單位時間能擷取的資料越多。
• 形狀 I 中兩槽之間的壁厚需足夠薄，以使 形狀 II 切削在每轉中為非連續。

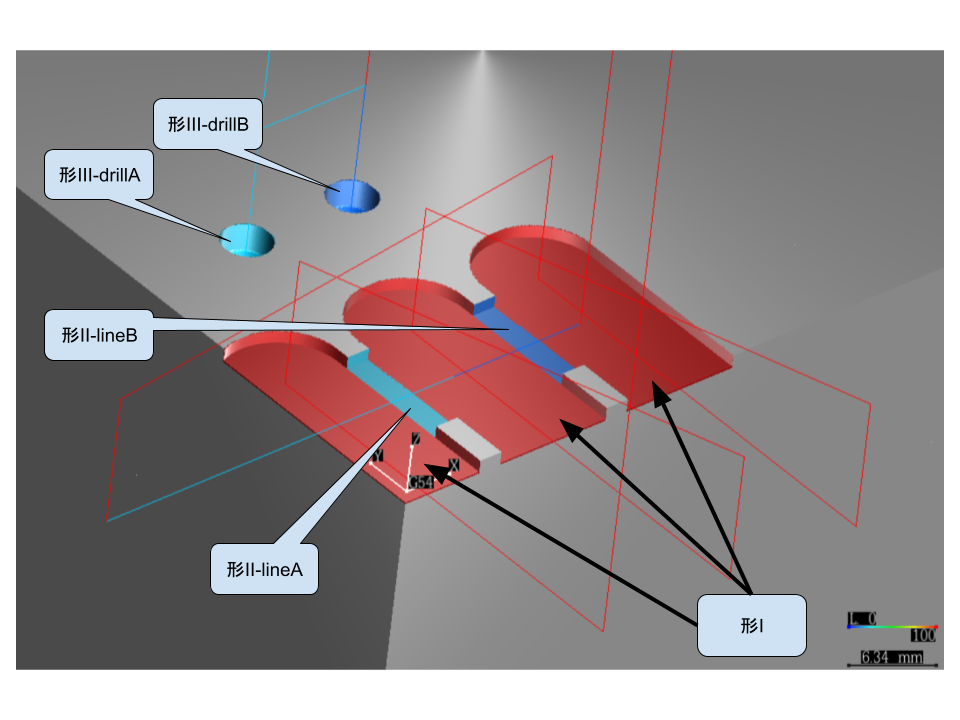

形狀 I

形狀 I 由三條紅色槽組成，為前置形狀，無須擷取智慧刀把資料。

• ae10；ap1；S1500；F600

形狀 II

形狀 II 穿透三條紅色槽之間的薄壁，需擷取智慧刀把資料。

• lineA：T1；ap1；S50；F20 (frt0.1)
• lineB：T1；ap1；S50；F10 (frt0.05)

形狀 III

形狀 III 為鑽孔，需擷取智慧刀把資料。

• drillA：T2；dp4；S50；F20
• drillB：T2；dp4；S50；F10
