CAM 浮點漂移觸發貼底接觸力峰¶
分層(Z 階梯)切削可能產生看似仿真臭蟲、實則反映真實物理敏感性的力峰:刀具底面與前一層底面之間的次微米接觸會造成很大的力差,而 CAM 產生的 NC 程式常在層與層之間、於承載重複路徑的軸向上漂移相近的量。CAM 浮點漂移與次微米貼底敏感性之間的這種耦合,在一般工作流程中鮮少被察覺;HiNC 透過智慧刀把驗證與力仿真比對,將它顯露並診斷出來。
現象¶
在 Z 階梯均勻切削中,偶爾有一兩個特定層出現尖銳的力峰。在下方範例中,鋁材上 D16 mm 銑刀的 X 方向力峰達到 ~865 N,而相鄰層維持在 ~477 N 的穩定水準。使用者常把這誤解為仿真異常,因為 NC 優化器在力峰處會大幅放慢進給率。

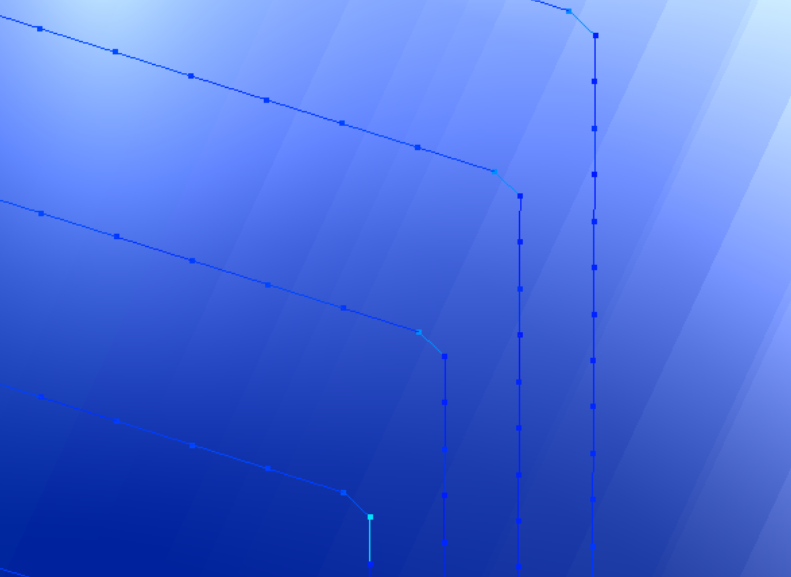

Z 階梯分層切削示意。每條水平軌跡是一層;層與層間次千分之一 mm 的面內漂移(此例為 Y)會改變每層進入與離開前一層底面的位置。

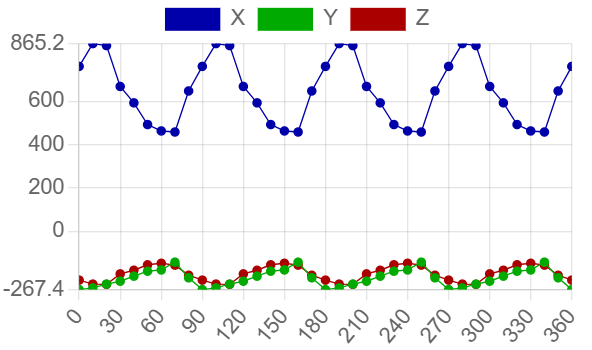

接觸到前一層殘脊的尖峰層 —— X 峰值達 ~865 N。

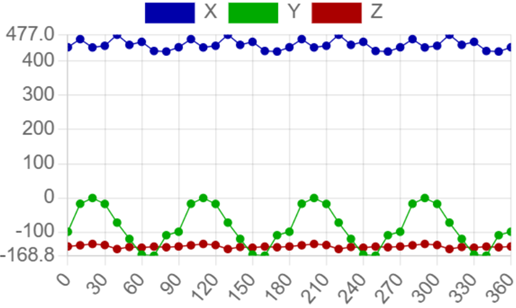

位於「相同」XY 的相鄰正常層 —— X 維持在 ~477 N 附近。
機制¶
智慧刀把量測顯示,刀具底面對與前一層底面的次微米接觸十分敏感:
- 小於 1 μm 的間隙就已產生可量測的力差。
- 在最小有效切屑厚度以下 —— 此例為 7.5 μm,一般而言隨工件材料與刀刃幾何而變 —— 雖不形成切屑,但刀具下方接觸帶的摩擦仍會負載主軸。
- 在仿真中,把刀具底面模型為上抬 0.15 μm 對比不上抬,會得到明顯不同的主軸扭矩波形 —— 而只有上抬的版本才符合真實智慧刀把的扭矩形狀。
因此,由貼底接觸驅動的仿真力峰反映的是真實敏感性,而非數值假象。
NC 側觸發:層對層漂移¶
CAM 產生的 NC 程式在通過「相同」位置、跨越連續 Z 層時,常漂移約 ~0.001 mm。在下方範例中漂移落在 Y;在其他程式中可能落在 X 或重複路徑上的任一面內軸。
每一層相對於前一層底面落在略為不同的位置。某些層接觸到上一層殘留的脊,其他層則錯過。接觸到的那些層即出現力峰。
為何仿真力峰是真實的¶
仿真力模型在間隙低於最小有效切屑厚度時,簡化了刀具上半部的嚙合方式,因此仿真出的力峰可能略大於真實力峰。對延性材料(鋁是代表案例),摩擦主導切削力,故高估幅度很小。
實際機台另有獨立的安全餘裕:控制器在轉角減速(見 轉角進給率),而刀具旋轉提供刀刃層級的「機率性閃避力峰」效應(見下方〈機率性閃避力峰〉一節)。
在上述範例中,刀具在尖峰峰值處仍保持在安全極限內(~865 N 對比 ~477 N 基準)。更硬的材料在相同 NC 下較易發生刀刃斷裂,但修正方式相同。
機率性閃避力峰¶
對多刃刀具而言,接觸層是否真的產生力峰,取決於接觸瞬間的刀刃相位。一個刀刃週期內的力取樣通常分為:
- ~6 個取樣落在高力窗(如上方尖峰層圖中 ~500 N 以上)
- ~3 個取樣低到足以「錯過」力峰
亦即約 2/3 落在高力窗、約 1/3 錯過。這就是為何幾何名目上相同的相鄰層會給出不同結果,也說明此問題是良率問題而非確定性失效 —— 以及為何在修正了部分(而非全部)漂移 NC 行之後力峰仍會出現。
緩解:修 NC¶
應清理 NC 程式,而非調整仿真:
- 找出漂移的位置(通常是分層挖槽中的數十行),並把漂移的座標跨層對齊到一致值。
- 這會恢復乾淨的底面對底面關係,並移除虛假的力峰。
繞著力峰調整仿真,會掩蓋一個控制器與刀具在實務上都會感受到的訊號。
當 NC 無法修改時¶
對成熟的客戶產品,NC 往往是凍結的標準,貼底接觸的力峰必須在仿真側接受。有兩個優化器側的槓桿可在不修改 NC 的情況下吸收力峰:
- MinFeedPerTooth_mm (API) —— 優化器所選每齒進給的下限。將其設為原進給的某個縮放比例,使優化器無法在單轉尖峰處再放慢:
MachiningStepBuilt += (preStep, curStep) =>
{
curStep.UpdateNcOptOption(opt =>
{
opt.MinFeedPerTooth_mm = FeedPerTooth_mm * scale;
});
};
- OptYieldingUtilizationFactor (API) —— 依觀察到的穩定極值提高屈服應力比的接受門檻(例如若 150 % 通常可容忍,就設
1.5)。每個指標的完整係數組合與哪些可放寬,見 NC 優化原理 — 調整力峰容忍度。
請優先採用上述做法,而非調整切削係數來壓制力峰。切削係數描述的是材料行為;把它們調離物理值會掩蓋真實訊號,影響所有下游計算(力、力矩、磨耗、熱)。
Note
目前的 API 不會把單轉尖峰從優化基礎中濾除。若客戶政策要求排除這類尖峰,請在 MachiningStepBuilt (API) 回呼處套用上述槓桿,以便在不干擾全域選項的情況下覆寫各步設定。
